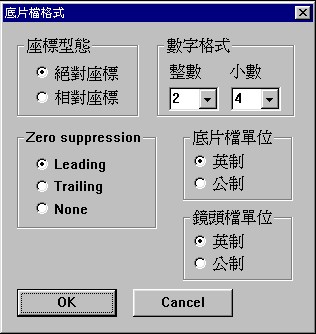

在您使用CAM时,如果读入的GERBER FILE的图形不正确,图形太大或太小,线宽不正确,或是孔位没有办法对齐.有绝大部分的原因,是因为您GERBER FILE的数字格式设定得不正确.在CAM功能表中,选择 [档案][底片档格式] 会出现下面的对话视窗出来.

座标型态:
如果有O(0,0),A(100,20),B(300,100)三点座标

以绝对座标而言,O看A的位置在X轴100,Y轴20的地方,O看B的位置在X轴300,Y轴100的地方.
以相对座标而言,O看A的位置在X轴100,Y轴20的地方,A看B的位置在X轴200,Y轴80的地方.

Zero suppression: (补零位置)
Leading:(后补零)
Trailing:(前补零)
None:(前后皆补零)

数字格式:
说明一个数字的组成,是由多少整数及小数代表的.因为在GERBER FILE中,没有小数点的存在,数字2342是代表0.2342或是2.342或是23.42,必须由Zero Suppression及数字格数来定义,我们看底下的一个表格,说明1.23在不同数字格式时,所呈现出来的结果.

从以上得知,如果我们在读取GERBER FILE时,如果没有设定正确的格式,读出来的结果会完全的不一样

底片档单位和镜头档单位
当你在输出GERBER FILE时,请确定您布线软体输出档案的单位是mm或是mil,然后在这里做正确的设定,如果设定不对,图形的大小也会不正确. 在某些布线软体输出的档案,镜头档单位和底片档单位有时候是不一样的,你怎么知道你的档案单位是什么呢 ? 通常建议您使用文书处理程式(例如附属应用程式底下的记事本),开启您的镜头档档案,然后检查里面的资料,如果比4小的居多,那么就是公制 mm,如果比4大的居多,那么就是英制 mil,这是最简单的识别方法.
