Allegro如何调用AutoCAD产生的数据教程

Allegro如何调用AutoCAD产生的数据教程

Allegro可以导入AutoCAD产生的DXF文件（支持DXF R10-R14版本）。同时Allegro也可以将设计文件导出为DXF文件，供其他CAD工具使用。

该DXF 文件可以包含过孔、焊盘、封装符号以及图形数据等等。也就是说，你可以把经过AutoCAD定位后的文件调入Allegro进行布局；也可以把公司的标志做成DXF文件，放到你的PCB板上；还可以把Allegro或其他PCB工具完成的设计放到AutoCAD进行修改然后导入Allegro等等。

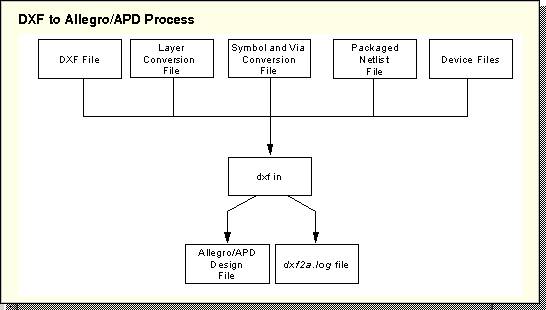

下图是DXF导入Allegro的一般过程：



在导入DXF文件前，需要先完成以下准备工作：

1、准备DXF文件：

○如果DXF设计文件中包含填充过的矩形，应先在AutoCAD中使用SOLID命令进行定义；

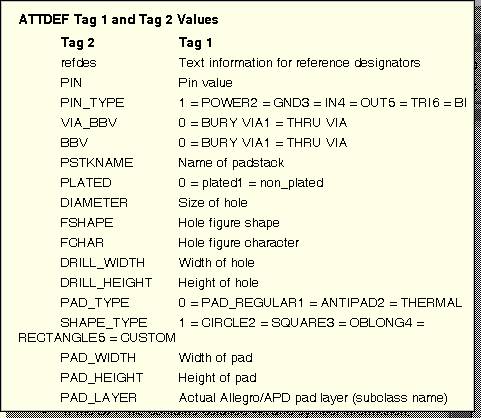

○如果DXF设计文件中包含详细的Via和Symbol信息，应先使用ATTDEF命令定义ATTDEF Tag1和Tag2的值，如下图。

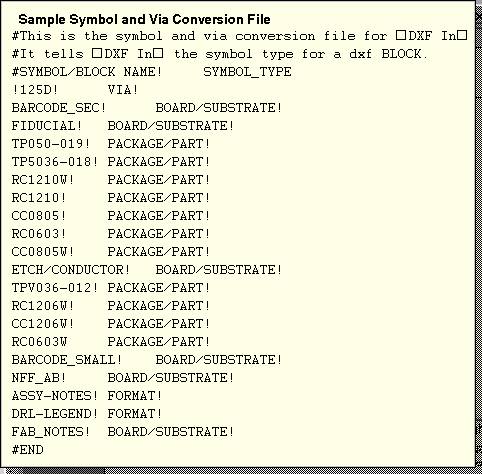

2、如果DXF设计文件中包含Block的话，应建立一个symbol和via的转换文件(symbol and via conversion file)。通过这个文件使Allegro可以识别DXF文件中的block到底是板外形、零件封装还是制图框等，并进行对应。该文件可以使用任何文本编辑器进行编辑。



3、层转换文件(layer conversion file)，用来将Allegro及DXF文件中的层进行对应。下面是Allegro和DXF文件中图形元素的对照：

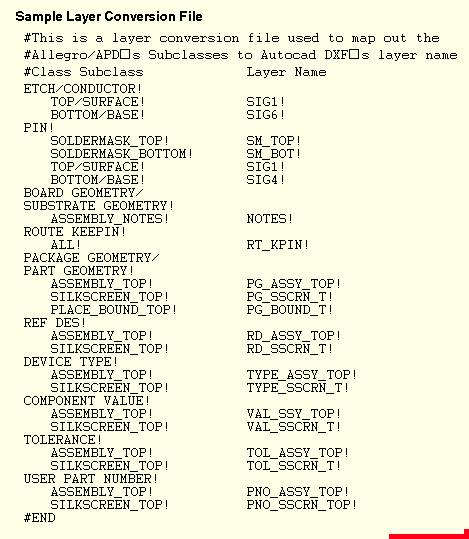

下面是一个layer conversion file的例子：




完成上面的数据准备以后，你就可以把一个DXF设计文件导入到Allegro里面来了。

当然，如果你的DXF文件仅仅是些符号定位信息，那么操作步骤将会很简单了。

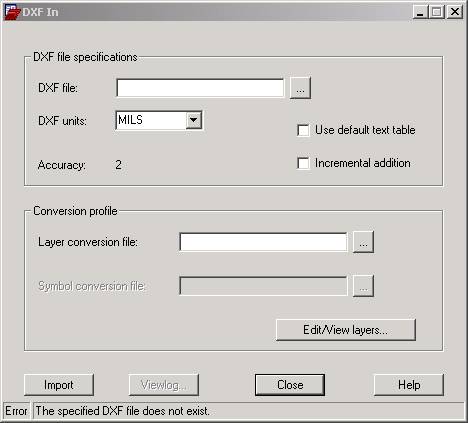

命令：File>Import>DXF



更多的信息请查看Allegro的在线帮助文件
