电磁感应产生传导干扰分析

电磁感应产生传导干扰

我们知道，在开关电源里面，开关电源变压器是最大的磁感应器件。反激式开关电源变压器，就是通过把流过变压器初级线圈的电流转换成磁能，并把磁能存储在变压器铁心之中，然后，等电源开关管关断的时候，流过变压器初级线圈的电流为0 的时候，开关电源变压器才把存储在变压器铁心之中磁能转换成电能，通过变压器次级线圈输出。开关电源变压器在电磁转换过程中，工作效率不可能100%，因此，也会有一部分能量损失，其中的一部分能量损失就是因为产生漏磁，或漏磁通。这些漏磁通穿过其它电路的时候，也会产生感应电动势。

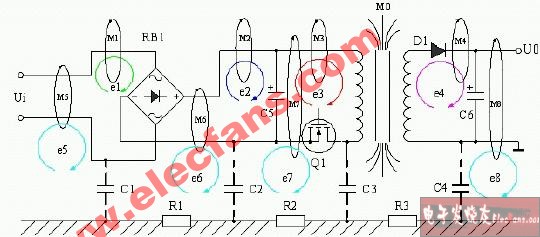

图8 是磁感应产生传导干扰的原理图，图8 表示开关电源变压器产生的漏磁通穿过其它电路时，在其它电路中也产生感应电动势，其中漏磁通M1、M2、M3 产生的感应电动势e1、e2、e3 属于是差模干扰信号；M5、M6、M7、M8 产生的感应电动势e5、e6、e7、e8 属于是共模干扰信号。

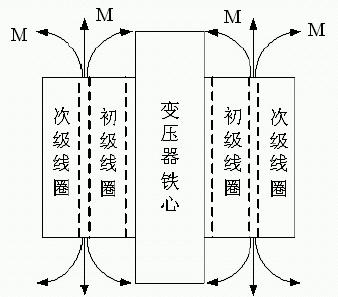

图9 是开关电源变压器产生的漏磁通的原理图。开关电源变压器的漏磁通大约在5%~20%之间，反激式开关电源变压器为了防止磁饱和，在磁回路中一般都留有气隙，因此漏磁通比较大，即：漏感比较大。因此，产生漏感干扰也特别严重，在实际应用中，一定要用铜箔片在变压器外围进行磁屏蔽。从原理上来说，铜箔片不是导磁材料，对漏磁通是起不到直接屏蔽作用的，但铜箔片是良导体，交变漏磁通穿过铜箔片的时候会产生涡流，涡流产生的磁场方向正好与漏磁通的方向相反，是部分漏磁通被抵消，因此，铜箔片也可以起到磁屏蔽的作用。
http://www.elecfan.com 电子发烧友 http://bbs.elecfans.com 电子技术论坛

检测漏磁通干扰的简便方法是，用示波器探头接成一个小短路环进行测量，最简便的方法就是把探头与地线端短路连在一起，相当于一个磁感应检测线圈。把磁感应检测线圈靠近变压器或干扰电路，很容易看到干扰信号的存在。值得一提的是，开关电源变压器初级线圈的漏感产生的反电动势et，在所有干扰信号之中是最不容忽视的，如图10 所示。当电源开关管关断的时候，开关电源变压器初级线圈的漏感产生的反电动势et 几乎没有回路可释放，一方面，它只能通过初级线圈的分布电容进行充电，并让初级线圈的分布电容与漏感产生并联谐振；另一方面，它只能通过辐射向外进行释放，其中通过对地电容C3 与大地相连，也是反电动势et 释放能量的一个回路，因此，它对输入端也会产生共模信号干扰。
