常用的几点PCB布局知识

常用的几点PCB布局方法

主要是线间串扰，影响因素：
※直角走线
※屏蔽线
※阻抗匹配
※长线驱动

输出噪声的减小
原因是二极管反向电流陡变及回路分布电感。二极管结电容等形成高频衰减振荡，而滤波电容的等效串联电感又削弱了滤波的作用，因此在输出改波中出现尖峰干扰解决办法是加小电感和高频电容。

对于二极管，应考虑最大反响电压最大正向电流、反向电流、正向压降和工作频率。

电源抗干扰的基本方法有：
采用交流稳压器，交流电源滤波器，对电源变压器实行屏蔽和隔离，利用压敏电阻吸收浪涌电压，在要求供电质量很高的特殊情况下，可采用发电机组或逆变器供电，如采用在线式UPS不间断电源供电。采用分立式供电和分类式供电。在每块印刷电路板的电源与地之间并接去耦电容。电源变压器采取屏蔽措施。使用瞬变电压抑制器TVS等方法。TVS是普遍使用的一种高效能电路保护器件，能吸收高达数千瓦的浪涌功率，TVS对静电、过压、电网干扰、雷击、开关打火、电源反向及电机/电源噪声振动保护尤为有效。

多路模拟开关
在测控系统中，被控量与被测量的回路往往是几路或几十路。对于多路的参量进行A/D、D/A转化时，往往采用公共的A/D、D/A转换电路。因此，常选用多路模拟开关轮流切换各被控或被测回路与A/D、D/A转换电路间的通路，以达到分时控制和巡回检测的目的。多个输入信号经多路转换器接至放大器或A/D转换器的方法有单端法和差动接法，其中差动接法抗干扰能力强。
    当多路转换器从一个通道切换到另一个通道时，要发生瞬变现象，使输出端产生短暂的尖峰电压。为了消除这种现象引入的误差，可在多路转换器输出端与放大器之间接一个采样保持器电路，或用软件延时的办法进行采样。
    多路转换器的输入常常受到各种环境噪声的污染，尤其易受到共模噪声的干扰。在多路转换器输入端接入共模扼流圈，对抑制外部传感器引入的高频共模噪声十分有效。转换器高频采样时产生的高频噪声，不仅影响测量精度，而且可能使单片机失控。同时，由于单片机运行速度很高，它对多路转换器也是一个巨大的噪声源。所以，应在单片机与A/D之间采用光电耦合器隔离。

放大器
放大器的选择一般采用不同性能的集成放大器。在传感器工作环境复杂和恶劣时，应选择测量放大器，它具有高输入阻抗、低输出阻抗、强抗共模干扰能力、低温漂、低失调电压和高稳定增益等特点，使其在微弱信号的监测系统中广泛用作前置放大器。为了防止共模噪声窜入系统可以采用隔离放大器。隔离放大器具有线性和稳定性好，共模抑制比高，应用电路简单，放大增益可变等特点。在使用电阻传感器时，可选用具有放大、滤波、激励功能的模块2B30/2B31，它是高精度、低噪声、功能齐全的电阻信号适配器。

高阻抗引入噪声


高阻抗输入端对于输入电流比较敏感。如果从高阻抗输入端引出的走线靠近有快速变化电压的走线(如数字或时钟信号线)，就会发生这种情况，此时电荷通过寄生电容耦合到高阻抗走线中。

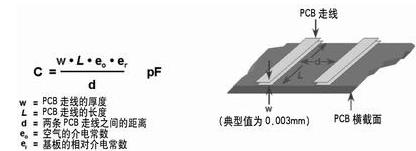

这两条走线之间的关系如图7所示。图中，两条走线之间寄生电容的值主要取决于走线之间的距离(d)，以及两条走线保持平行的长度(L)。通过这个模型，高阻抗走线中产生的电流等于：I=C dV/dt
其中：I是高阻抗走线上的电流，C是两条PCB走线之间的电容值，dV 是有开关动作的走线上的电压变化，dt 是电压从一个电平变化到下一个电平所用的时间

在RESET的脚上串入一个20K的电阻,大大提高了抗干扰性能,此电阻一定要紧靠CPU的RESET脚。
