powerlogic 材料清单BOM制作过程方法

powerlogic 材料清单BOM制作过程

材料清单(Bill of Materials)就是设计中各个元件的元件类型数据的统计和排
列，并且采用一定的格式。你可以自己定义报告的格式，包括各行列标题以及
宽度值。

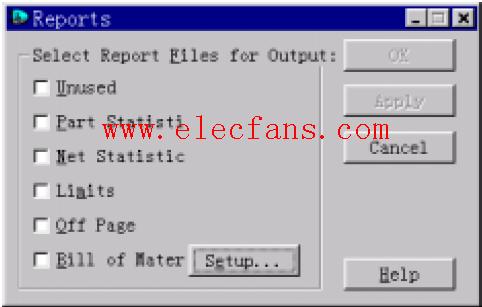

1. 选择文件报告(File/Report)，报告(Reports)对话框将出现。

2. 在选择报告文件(Select Report File)的输出区域(Output area)选择材料清
单(Bill of Materials)。

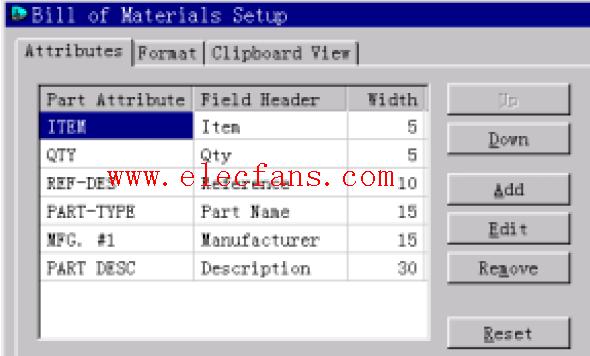

3. 选择设置(Setup)按钮。材料清单(Bill of Materials)设置(Setup)对话框将
出现。

4. 在文件题头列(Field Header column)中，双击选择参考(Reference)。
5. 打入Ref Des，并按回车(Enter)。
6. 在内容列(Width column)，双击元件名称(Part Name)选择值(Value)。
7. 在内容列(Width column)打入一个新的值(Value)，或者使用向上和向下
箭头选定一个值，选择OK。
8. 在报告(Reports)对话框中选择OK。材料清单(Bill of Materials) 报告
(Reports) 将出现在Notepad 窗口中。如果你还没有为PowerLogic 指定文本编辑
器，你可以使用任何文本编辑器查看它。
9. 关闭Notepad。

如果没有设置NOTEPAD，可能你找不到生成的BOM文件的位置，请注意powerlogic底下的output winodos窗口。会有目录地址的。。
