ORCAD CAPTURE-->MENTOR PCB EXPEDITION

我用的工具是WG自带的ORCAD-EXPEDITION interface

1.把\mentorgraphics\2004\wg\win32\ocint\bin\mentorKYN.exe拷贝到capture\netforms目录下

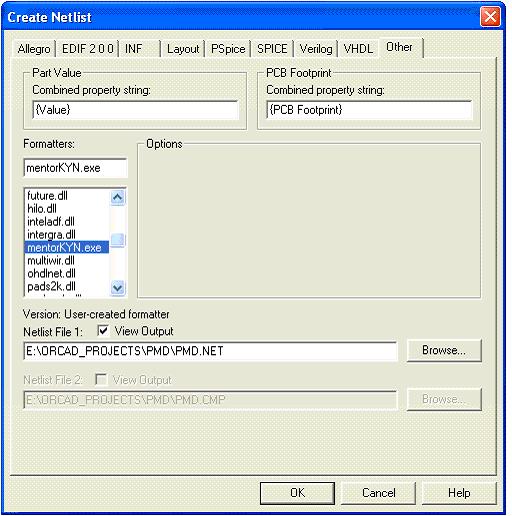

2.在orcad capture中 创建网表(这个大家都知道了吧^_^)，选取other子页，在formatters中选中上一步拷贝的mentorKYN.exe，点ok。

3.打开wg的ORCAD-EXPEDITION interface，选中在orcad中创建的.prj项目文件，选择几层板的template。

4.打开job management wizard创建pcb板，然后打开pcb expedition做你最后的工作。

注意：你可能在第4步创建pcb的时候会提示forward annotation failed，这是因为capture中元器件的value和wg中的part number不一致，修改一下就行了。

不建议orcad to mentor wg的转换，假如一个很多元器件的原理图，在orcad中修改元器件的value和wg中的part number一致是一个巨大的工程，而且在allegro做pcb也不见得比mentor 的pcb expedition差。

最后作为一个mentor的新手，最开心的是和大家交流经验。大家有什么mentor的经验都可以拿出来交流
