PCB设计铜铂厚度、线宽和电流关系表

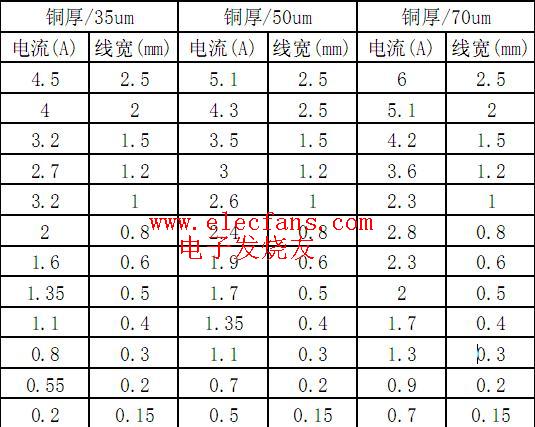

PCB设计铜铂厚度、线宽和电流关系表

电流(A) 线宽(mm) 电流(A) 线宽(mm) 电流(A) 线宽(mm)

以上数据均为温度在25℃下的线路电流承载值.
导线阻抗:0.0005×L/W(线长/线宽)
电流承载值与线路上元器件数量/焊盘以及过孔都直接关系
PCB设计铜铂厚度、线宽和电流关系表
铜厚/35um 铜厚/50um 铜厚/70um
也可以使用经验公式计算:0.15×线宽(W)=A
