传输线原理

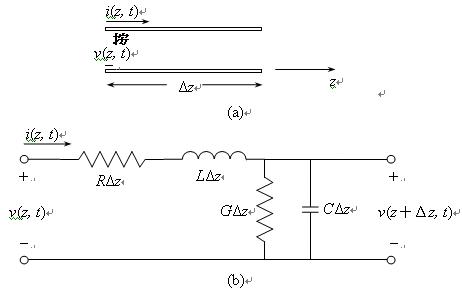

传输线之电路表示方式一般以两条等长的导线表示，如图1.1(a)。其中一小段长度为Δz的传输线，可以用1.1(b)的集总组件电路模型描述，其中
图1.1 传输线之等效电路图
R=两导体中单位长度的串联电阻，单位Ω/m。
L=两导体中单位长度的串联电感，单位H/m。
G=两导体中单位长度的并联电导，单位S/m。
R=两导体中单位长度的并联电容，单位F/m。

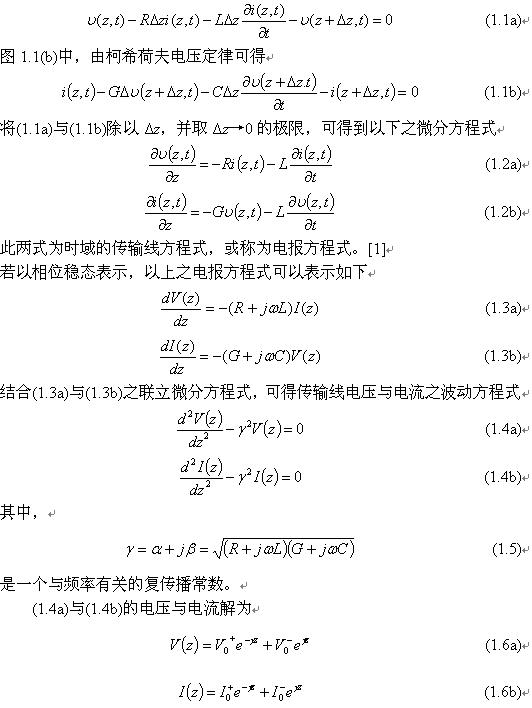

图1.1(b)中，由柯希荷夫电压定律可得

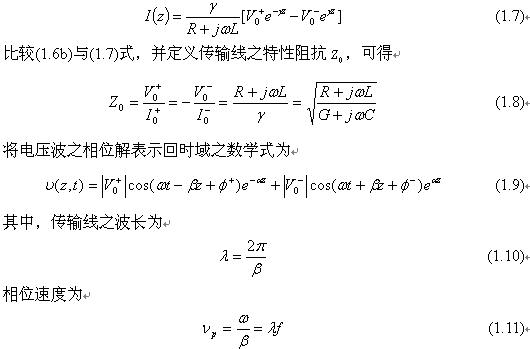

为一组行进波，其中 项表示往 方向传播， 项表示往 方向传播。将(1.6a)代入(1.3a)，可得传输在线的电流波
