protel99se gerber文件的输出方法及步骤

1.现在要将demo.pcb 的图形资料，输出 Gerber File 及 Drill File （钻孔文件）


在工作区按滑鼠右键，系统会弹出下拉式功能表，我们选择[New]

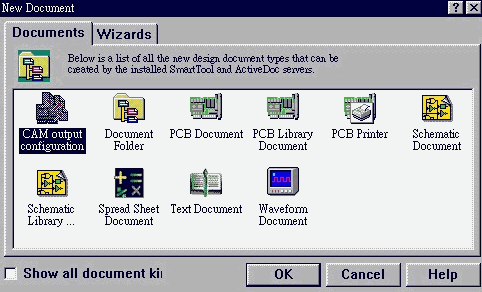

在视窗中，我们选择 [CAM output configuration]


在我们的专案计画 MyDesign1.ddb 中，会新增一个[CAMManager1.cam]的选项，我们点选并且开放这个图示
按此在新窗口浏览图片

选择我们要输出的LAYOUT档案，在这里是 DEMP.PCB
按此在新窗口浏览图片

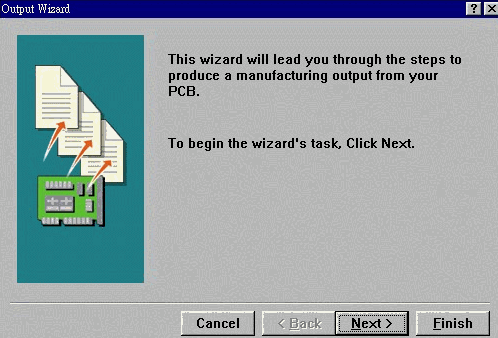

进入 {Output Wizard}视窗，你可以依Wizard的指引，一步一步的设定，输出Gerber File,在这里我们点选 [Finish按钮,离开 {Output Wizard}视窗。
按此在新窗口浏览图片

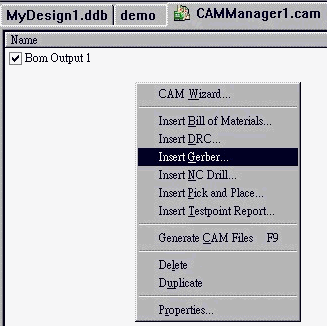

按下滑鼠右键，点选[Insert Gerber]
按此在新窗口浏览图片

在[General]的选项中，我们要设定GERBER的格式，我们设定单位为英制（Inches），整数2，小数3
按此在新窗口浏览图片

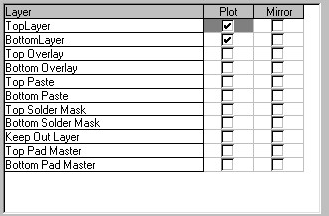

在[Layers]部分，我们设定要输出的图层，在这里选择[TopLayer]及[BottomLayer]
 按此在新窗口浏览图片

在Apertures,我们勾上 [Embedded apertures(RS274X) ], 输出的GERBER FILE里,内含Aperture的资料
按此在新窗口浏览图片

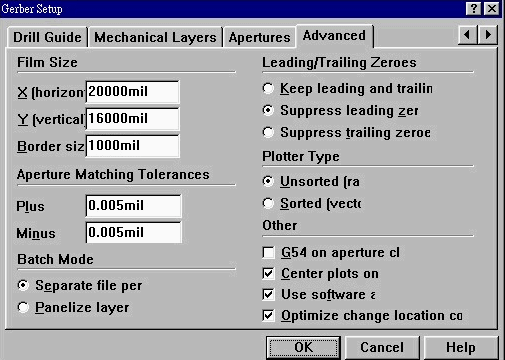

在[Advanced]里面,我们保持默认值。
按下[OK],结束GERBER FILE的输出设定视窗。
设定 Drill File 钻孔文件
按此在新窗口浏览图片

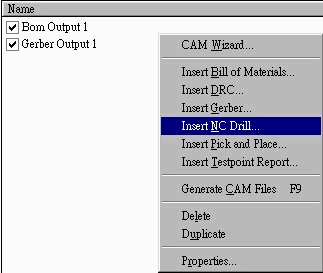

按滑鼠右键，选择 Insert NC Drill
按此在新窗口浏览图片

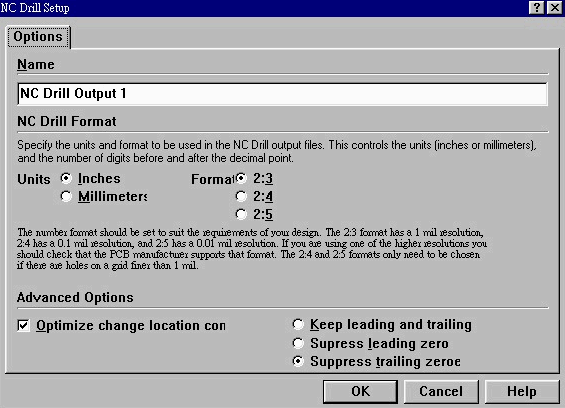

在这个钻孔资料设定视窗中，我们设定单位为英制，数字格式为2个整数，3个小数，数字尾不补零
按此在新窗口浏览图片

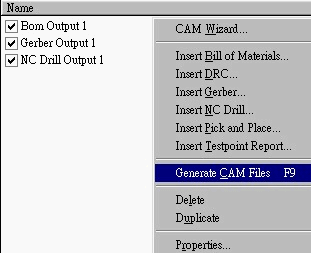

当我们都设定好GERBER及DRILL的格式后，人们就可以将其输出，按下滑鼠右键，选择Generate CAM Files,程式就会依据我们的设定，输出档案，存在档案夹 CAM for demo 中
按此在新窗口浏览图片

打开档案夹 CAM for demo
按此在新窗口浏览图片

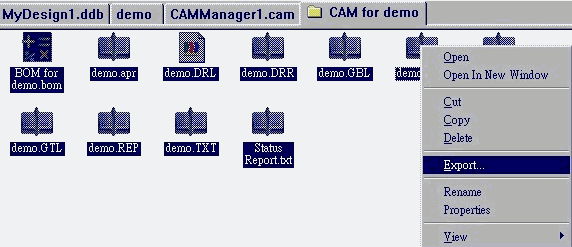

在 CAM for demo的档案夹中，按下滑鼠右键选择[Export]输出

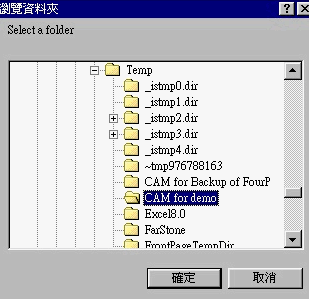

在视窗中，选择你要储存的档案夹位置，按下[确定]即可
