Protel 层次图的创建

时间:2006-04-16 20:43

人气:

作者:admin

标签: PROT  图的创建

导读:Protel 层次图的创建- 首先关于层次图的创建有两种方法:1.自顶而向下设计;2.自低向上设计;不管那种设...

首先关于层次图的创建有两种方法:1.自顶而向下设计;2.自低向上设计;不管那种设计方法,你必须清楚各个原理图之间的信号输入输出的关系.在各个SCH中要放置PORT;在主电路图中Sheet Symbol中要放置Sheet Entry;

以下介绍两种方法的创建,我本人比较推荐第二种方法:

1.自顶而向下设:

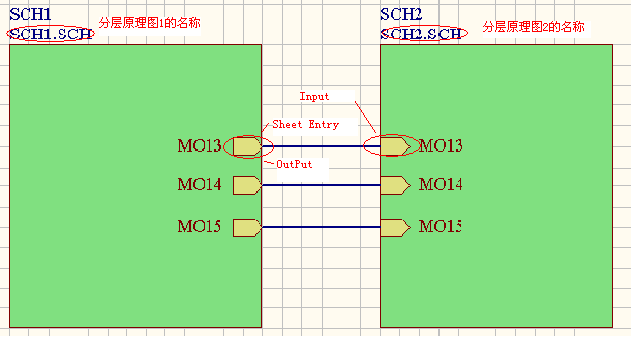

新建一sch文件,该sch为顶层图.在该sch中放置Sheet Symbol如下图所示:



两次点击Design->Create Sheet From Symbol;则会生成SCH1.sch和SCH2.sch,并且自动产生输入输出口.
该方法的关键在于一开始要在Sheet Symbol中放置Sheet Entry,对系统的熟悉和分配很重要.
2.自低向上设计:
要创建的层次如上图所示,分别新建原理sch1.sch和sch2.sch.在原理图sch1.sch中放置PORT端口:M13,M14,M15(可以自定义),属性为OutPut.在原理图sch2.sch中放置PORT端口:M13,M14,M15(可以自定义),属性为InPut.
新建一sch文件,该sch为顶层图, 两次点击Design->Create Symbol From Sheet;则生成Sheet symbol 和 Sheet Entry.

最后,在顶层图中将各Sheet Entry用Net 或Wire 或BusWire电气联接.
