虹科微波点对点视通验证方案

视距验证

电波在以视距传播的方式进行传播时，会受到地面和地面物对电波的绕射、反射和散射，大气层对电波的折射、反射、吸收和散射等，如果收发天线之间存在遮挡物也会对传播的信号产生干扰。而无线电波的频率越高，波长越短，波的绕射能力就会越弱，在遇到障碍物的时候就越容易被阻隔，所以只能依靠直线传播。

在视距通信中，影响传播稳定性的因素有很多，比如在远距离通信中，在天线高度不变的情况下，当通信距离超高一定的数值时，电磁波传播将受到地球自身曲面的阻挡，为了进行远距离通信，就要采用中继的方法。其次，因为微波传播有损耗，随着通信距离的增加信号衰减，有必要采用中继方式对信号逐段接收、放大后发送给下一段，以延长通信距离。除此之外，地面障碍物如丘陵、山头、树林和高大的建筑物等也会阻挡电磁波视距传播，与自由空间传播相比，地表障碍物对微波视距传播的影响表现为引入了阻挡损耗。

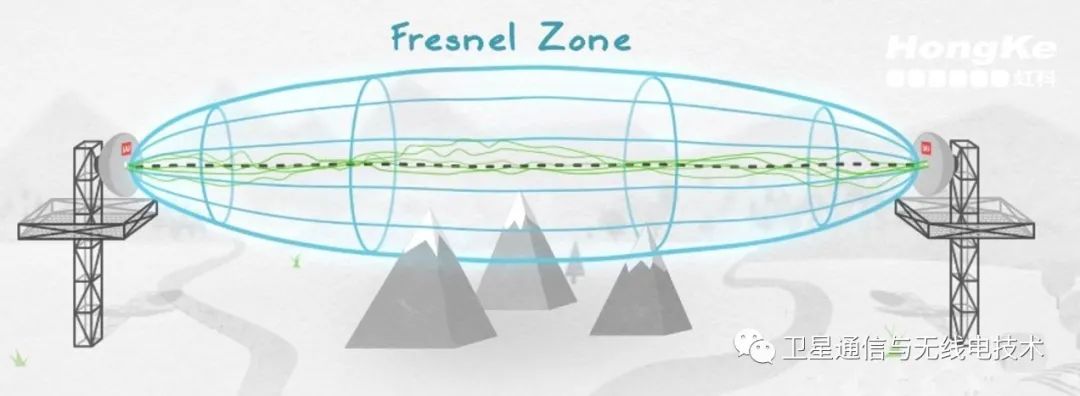

而需要保证通信系统的稳定，信号不受到太大干扰，就需要对视距链路进行验证，清晰的视线对于长距离微波点对点链接性能至关重要，确保链接路径具有清晰的视线并且没有任何物体会干扰信号是非常重要的。即使远程站点看似可见，无线电视线也可能会受到所谓菲涅尔区内物体的影响。例如，如果坚硬的物体（例如山脊或建筑物）离信号路径太近，则它可能会降低无线电信号的强度，即使障碍物没有遮挡，也无法实现计划的接收信号电平直接的视线。因此，在设计链接路径时，必须计算并考虑菲涅尔区域的必要间隙，所以快速有效的验证微波链路是否有清晰的视线是必要的。

解决方案

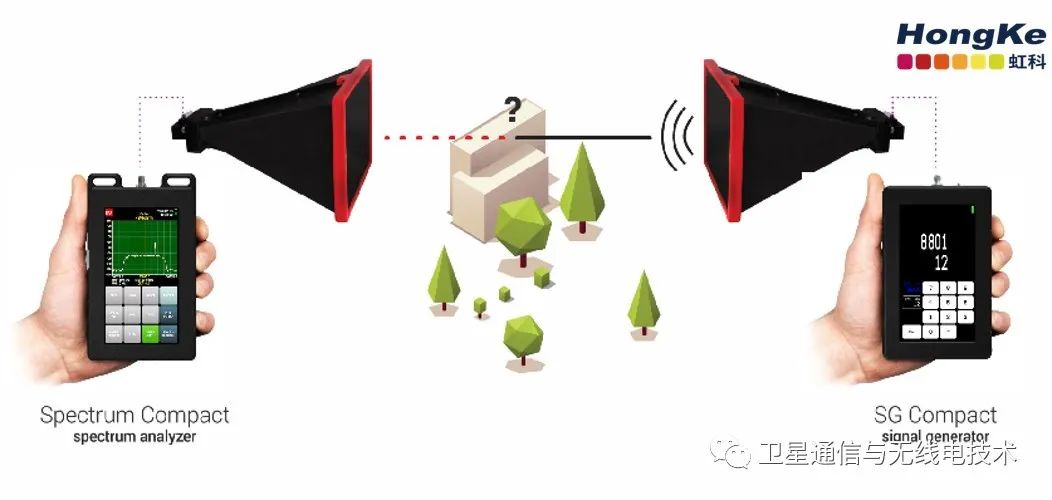

虹科视距验证套件是一种小尺寸、手持式电池供电的解决方案，它使用无线电频率来验证微波点对点无线电视线。

特点

• 使用小型天线验证最远85km的距离；
• 可靠的结果；
• 电池供电解决方案，无需外部电源；
• 容易携带上塔；
• 实际链路安装前的LoS验证；
• 易于使用，快速测量；
• 结果适用于在5GHz至38GHz频率范围内运行的PTP链路；

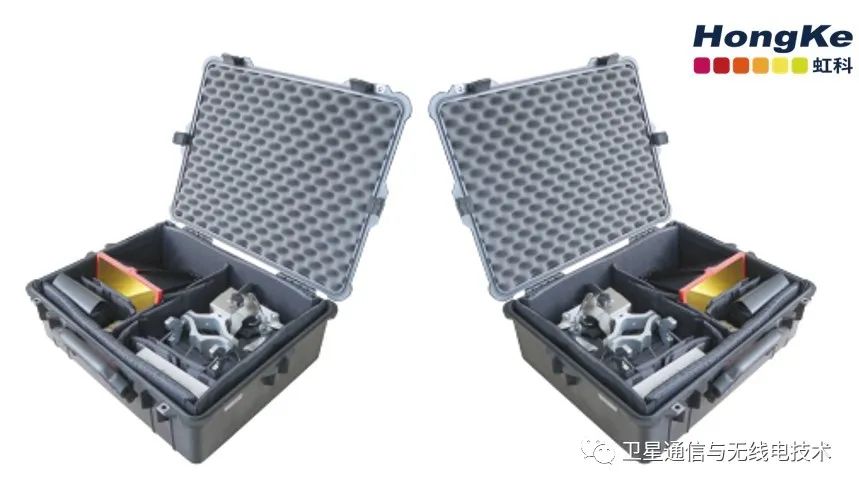

装箱清单

• 虹科手持频谱分析仪HK-SC 6–20GHz v.2
• 虹科手持微波信号源HK-SG compact 6–12GHz
• 2×21dBi带安装支架的小喇叭天线
• 2×波导适配器UDR70转SMA，5.38-8.2 GHz，WR137
• 2×2.92mm同轴射频线缆
• 2×挂绳
• 2×USB 转 mini USB线缆
• 2×AC/DC USB适配器
• 2×便携箱
• 具有9GHz截止频率的射频滤波器

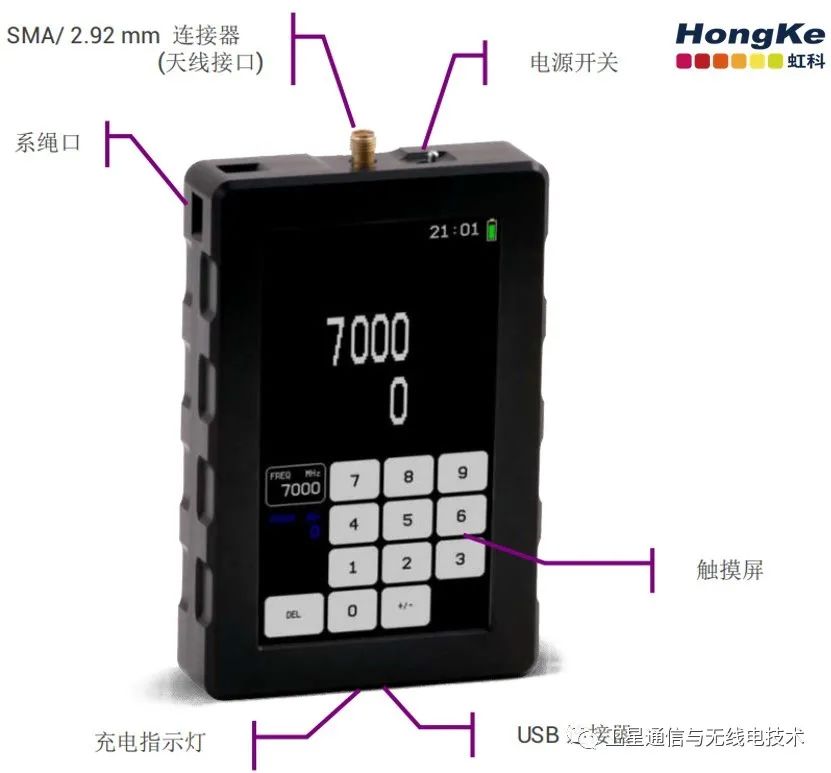

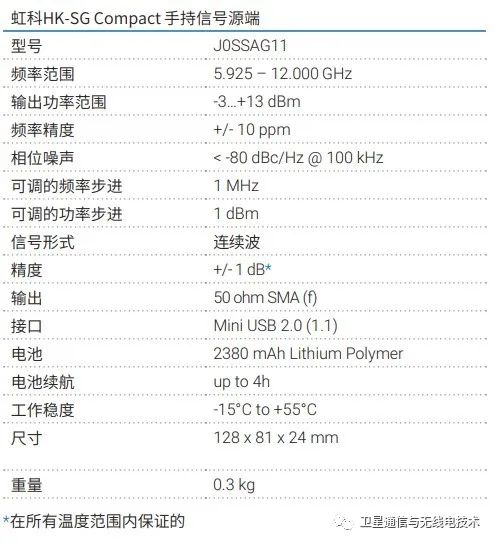

虹科HK-SG Compact手持信号源端

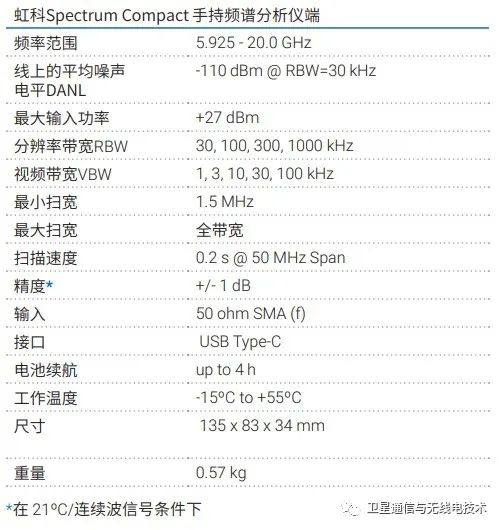

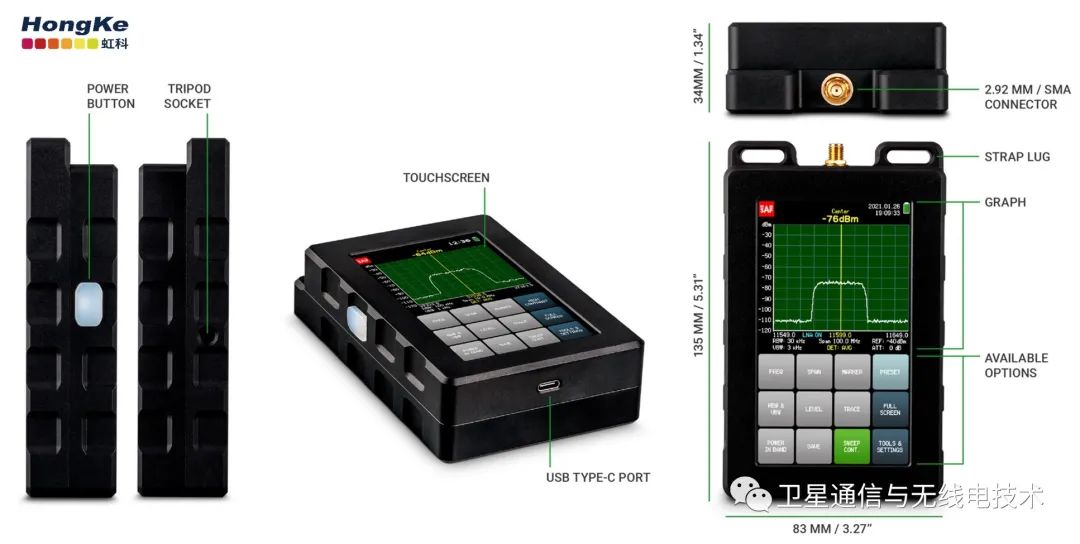

虹科HK-SC手持频谱分析仪端

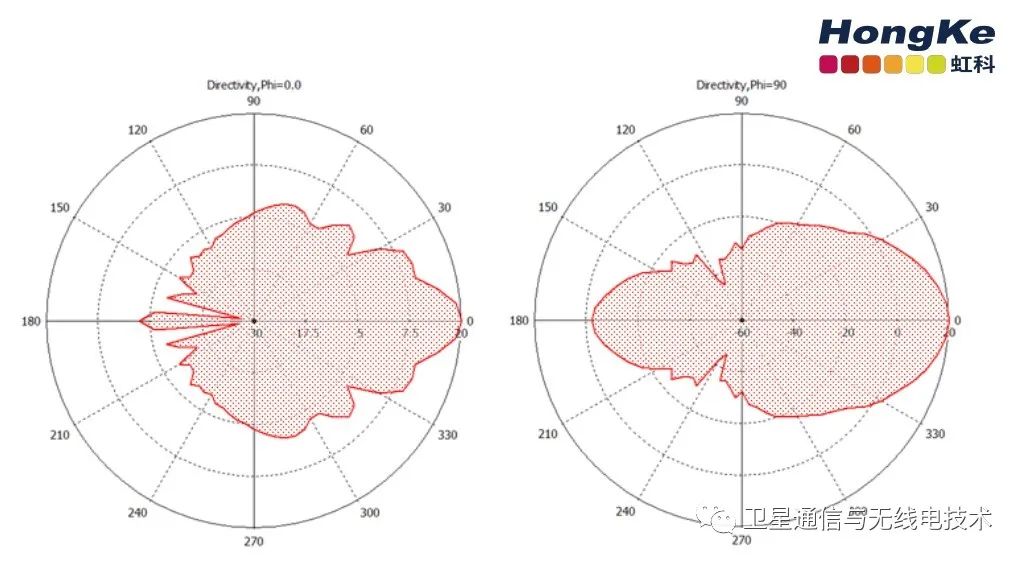

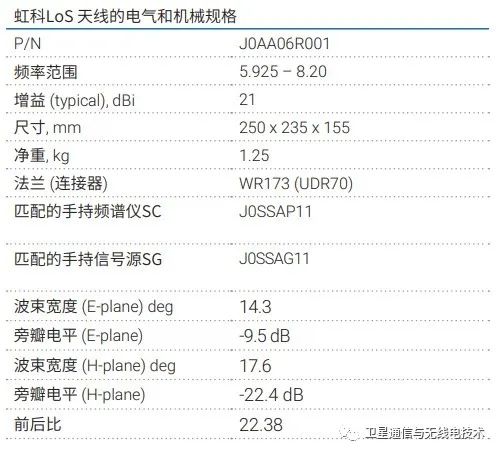

虹科LoS天线的电气和机械规格
