远距离手机无线充电底座方案，20mm充电距离支持

远距离无线充电器方案IC，隔空20mm无线充方案

方案：远距离无线充电器

标准：支持兼容Qi BPP

输入：9V/2A

最大输出功率：15W（兼容10W/7.5W/5W）

有效充电距离：6~20mm

典型充电效率：75%

工作频率：115k~140kHz

保护机制：FOD/OTP/OVP

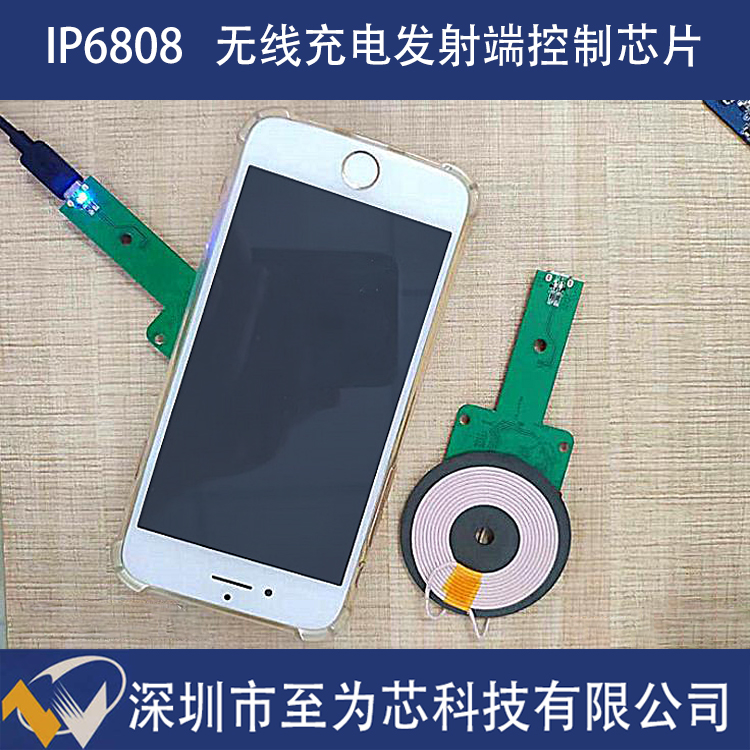

IP6808 无线充电发射端控制SoC芯片兼容WPC Qi v1.2.4最新标准，支持A11线圈，支持5W、苹果7.5W、三星10W充电。

IP6808 通过 analog ping检测到无线接收器，并建立与接收端之间的通信，则开始功率传输。
IP6808 解码从接收器发送的通信数据包，然后用PID算法来改变振荡频率从而调整线圈上的输出功。一旦接收器上的电池充满时，IP6808终止电力传输。
片内集成全桥驱动电路和压 电路和压&电流两路ASK通讯解调模块，集成度高、降低方案尺寸和BOM成本。

IP6808 只需要MOS管、一个OP、电容、电阻等少量无源器件，即可实现完整功能的无线充电方案。
