虹科5G毫米波OTA测试方案

毫米波为波长1mm-10mm，频率范围为30GHz-300GHz的电磁波，与6GHz以下的频段相比，毫米波带宽更大、空口时延低且具有灵活弹性空口配置等优势，能够更好地满足当前快速发展的无线通信技术对系统容量、传输速率和差异化应用等方面的更高的要求。国际电信联盟（ITU）于2019年对5G毫米波频段进行了明确规定，具体包括24.25-27.5GHz、37-43.5GHz、45.5-47GHz、47.2-48.2GHz和66-71GHz五个频段。

5G网络主要有FR1和FR2两个频段，FR1频段的频率范围为450MHz-6GHz，即大家熟知的sub 6GHz频段，目前的4G LTE网络都运行于这一频段，而FR2频段的频率范围是24.25GHz-52.6GHz，即毫米波频段。在毫米波频率范围内主要分为三个频段，具体如下表所示，

OTA测试是验证移动通信空中接口的发射功率和接收性能的一种测试，可以对天线和射频整机进行统一测试，得到更真实的性能数据，是5G毫米波通信领域中的可靠测试方案。

解决方案

虹科提供5G毫米波OTA测试方案，该测量套件专为毫米波通信频段的空口(OTA)测试和测量而设计，以具有成本效益的价格提供卓越的质量和性能，涵盖 24-40GHz（或43GHz）频谱中的5G毫米波频段。

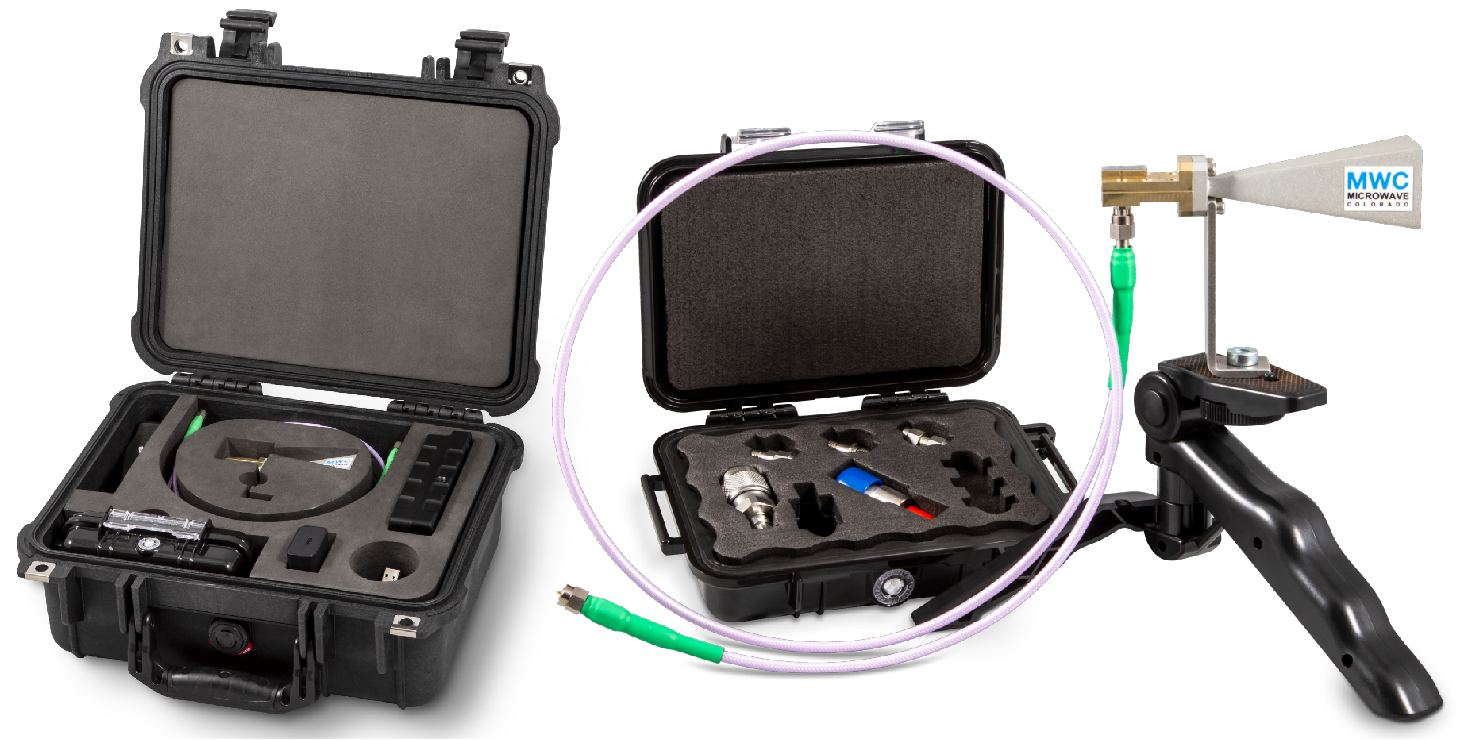

该套件采用行业标准防水便携箱，并包括一个高质量的RF适配器套件，还包括一根坚固的测试电缆和一个可折叠的迷你三脚架。专门设计的泡沫插件有额外的预切存储槽，因此可以添加或者轻松更换额外的组件。

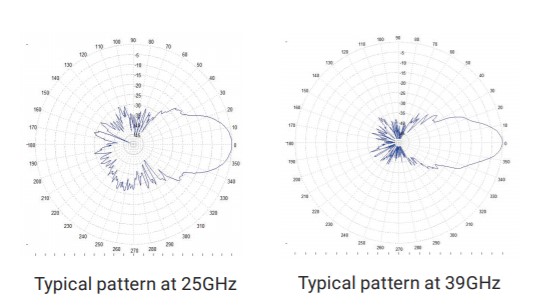

天线技术参数:

• 频率范围：24-40GHz
• 响应增益：17-19dBi
• 回损 (24-40GHz)：15dB Typ/12dB min.
• 波束宽度：30 deg Typ.
• 隔离度：35dB
• 温度范围：-20℃-+85℃
• 连接器：2.92mm K Female
• 安装：¼-20 TPI

套装包含:

• 天线：24-40GHz
• 测试线缆, 76.2厘米：2.92 K M - M
• 适配器包含：2.92 K M–N FM

2.92 K M–N M

2.92 K FM–FM

2.92 K M–M

2.92 K M–FM ¼-20 TPI

• 三脚架 大箱尺寸：13.75 x 11.5 x 5.5”
• 大箱型号：Pelican 1400
• 适配器小箱型号：Pelican 1040

虹科手持式频谱仪Spectrum Compact技术参数：

• 频率范围: 24 – 40 GHz
• 频率扫宽: 10 MHz至全频范围
• RBW（分辨率带宽）: 100kHz, 300kHz, 1MHz
• 扫描时间<200ms @ RBW=100 kHz, span=10 MHz
• DANL(显示的平均噪声电平): -100dBm @ RBW=100kHz
• RF连接器: 2.92mm
• 最大损坏电平: 0dBm
• 电池续航:长达3小时
• 重量: 0.75 kg
• 用于上传、保存、比较、分析和打印频谱扫描的免费PC软件
• 电阻式LCD触摸屏
• 板载存储器: 8 GB
• 充电和控制接口: USB Type-C
