SDIO接口wifi蓝牙二合一系列模块选型参考和外围电

SDIO接口是一种可用于连接外部设备的接口，其中包括wifi模块、蓝牙模块、wifi+蓝牙二合一模块。在实际应用中，wifi模块、蓝牙模块、wifi+蓝牙二合一模块使用SDIO总线进行数据交换和通信。SDIO接口的wifi模块具有高速传输和小尺寸的优点，这些优点使得它们成为物联网设备和移动设备中广泛采用的连接方式。

SDIO接口wifi蓝牙二合一系列模块拥有符合802.11b/g/n/ac/ax 标准的SDIO1.1/2.0/3.0接口，用户使用SDIO接口wifi模块能够通过嵌入式硬件SDIO 接口高效快捷的扩展出无线局域网通信功能。模块沿用SKYLAB SDIO接口wifi蓝牙二合一模块小尺寸， SMD贴片邮票孔封装，PCBA整体公证美观，标准接口规范布局，方便进行嵌入式焊接，可以轻松集成到各种消费电子设备中，如机顶盒、工业平板电脑、物联网设备等。此外，SDIO wifi模块驱动支持Android /Linux/ IOS /WIN10系统，模块只需3.3V供电就可正常工作，使用极为方便。

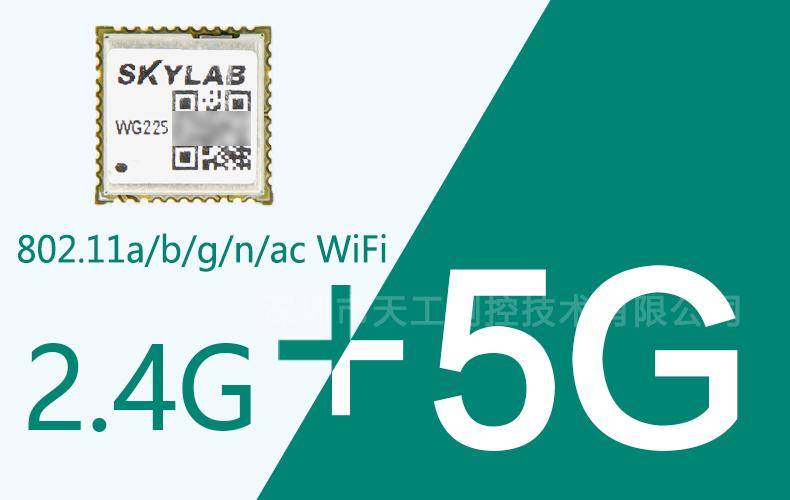

Wifi5双频SDIO wifi+UART 蓝牙二合一模块WG225

WG225是一款基于RTL8821芯片研发、支持SDIO接口WiFi+串口蓝牙的二合一模块，模块兼容802.11a/b/g/n/ac无线标准协议。

WiFi 部分为SDIO接口(SDIO 3.0)，支持双频2.4/5GHz，数据传输速率可达433Mbps； 蓝牙部分支持BLE蓝牙4.2和2.1+EDR，采用UART/PCM接口。

WG225可工作在2.4GHZ和5GHz频段，支持1T1R(一收一发)，外部拥有44Pin引脚，模块尺寸为：12.0mm*12.0mm*1.8mm。

驱动支持Android和Linux系统。

可在使用SDIO 2.4/5GHz WiFi、SDIO 5GHz ac WiFi、SDIO WiFi+UART蓝牙2.1/4.2的应用中使用！

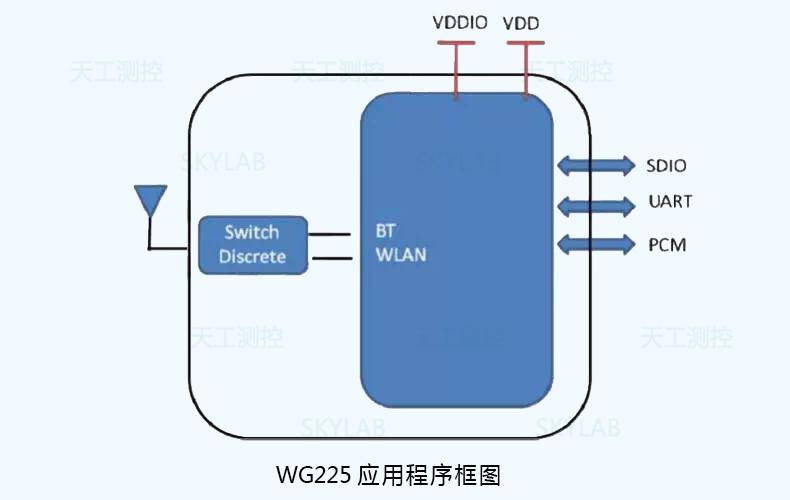

Wifi5双频SDIO wifi+UART 蓝牙二合一模块WG225应用框图

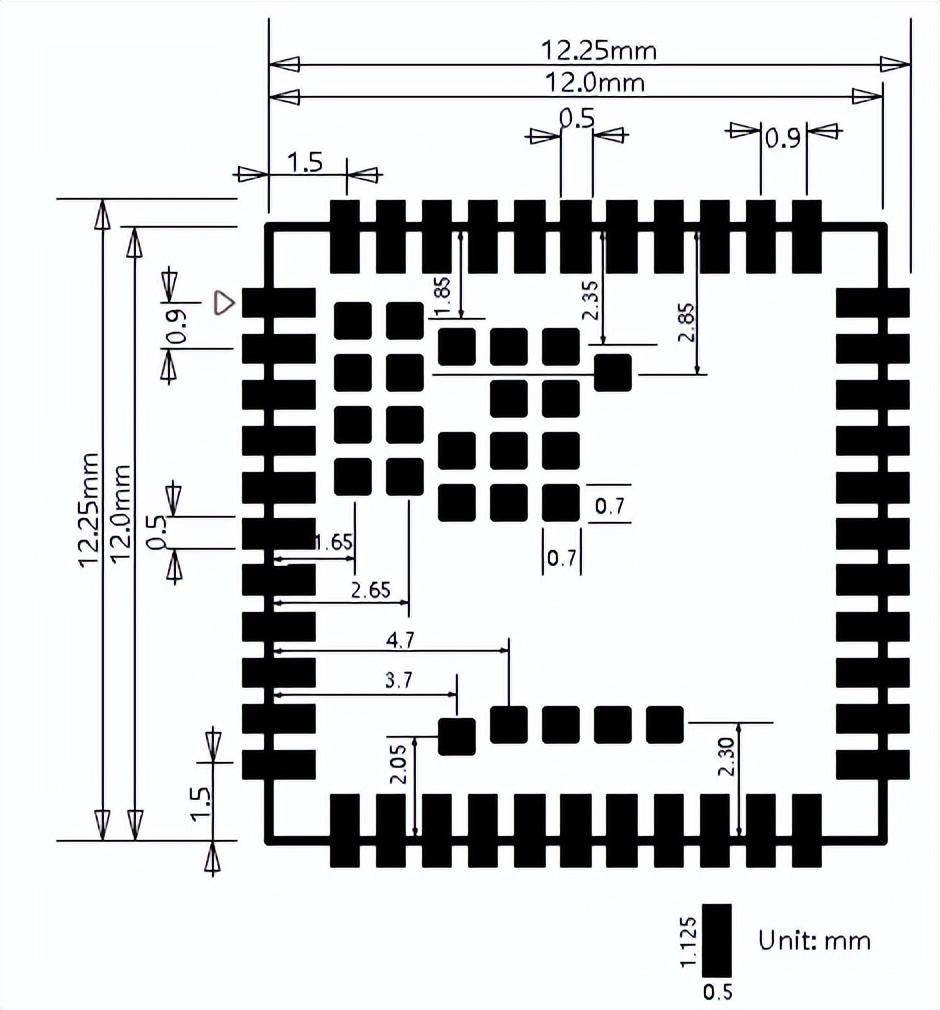

Wifi5双频SDIO wifi+UART 蓝牙二合一模块WG225 PCB参考设计

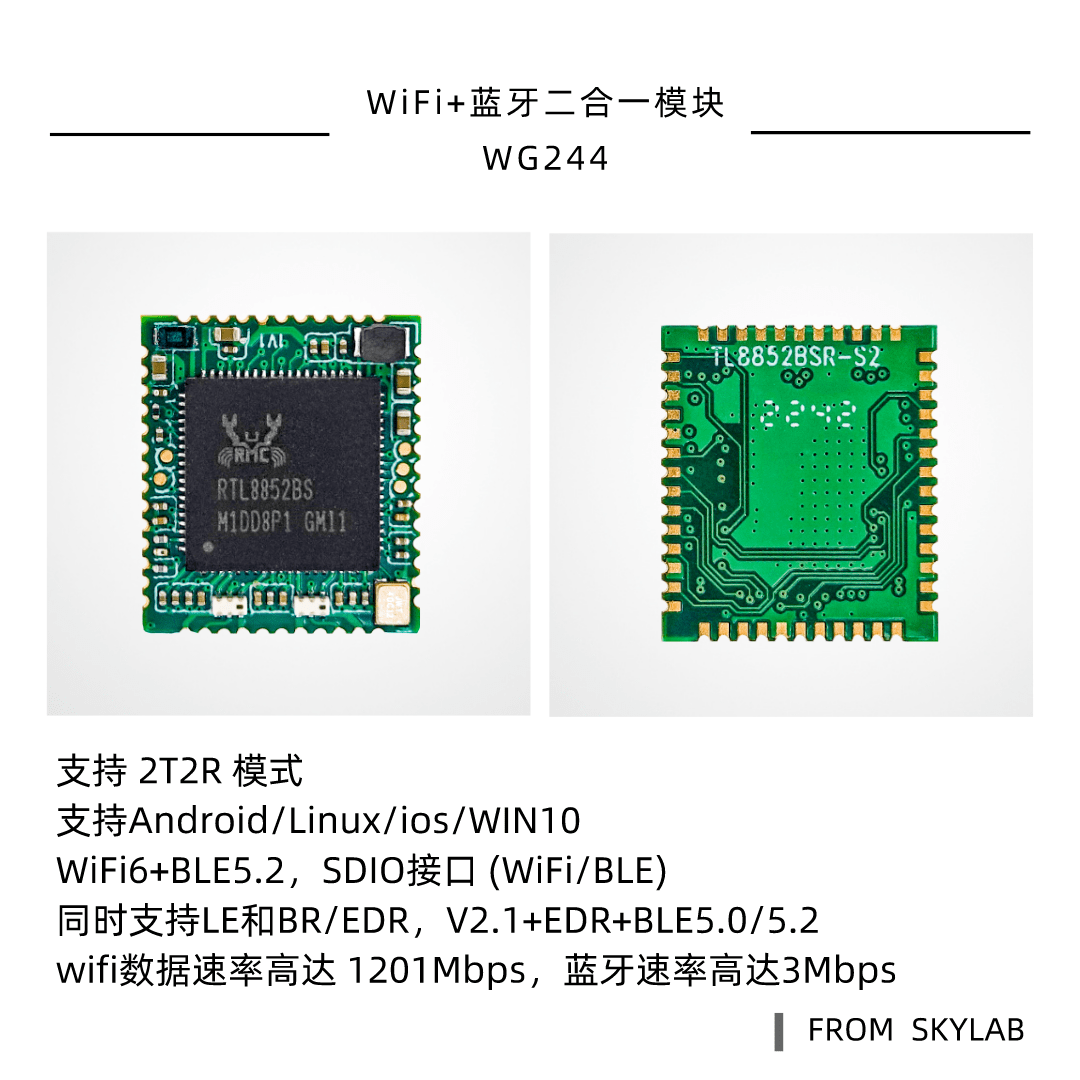

Wifi6 SDIO wifi+SDIO蓝牙二合一模块WG244

WG244是一款2T2R，嵌入式SDIO接口wifi6+SDIO接口蓝牙二合一模块。模块尺寸小巧，PCB 板载天线。支持标准的 IEEE 802.11 a/b/g/n/ac/ax协议、低功耗蓝牙 5.0(Bluetooth LE)：兼容Bluetooth 5.2及蓝牙V2.1+EDR。模块支持Android/Linux/ios/WIN10系统，用户可以使用该模块为现有的设备添加蓝牙配网及联网功能，也可以构建独立的网络控制器。WiFi使用20MHz带宽时PHY数据速率最高可达286.8Mbps，使用40MHz带宽时可达573.5Mbps，使用80MHz带宽时最高可达1201Mbps，蓝牙速率为1Mbps、2Mbps、3Mbps。可满足安防监控、工业图像视频传输、工业摄像机、车载监控、消费类电子设备、机顶盒的高速率数据传输需求。

WG244是一款外形小巧，支持协议802.11 a/ b/ g/ n/ ac/ ax 的单流板载低功耗应用处理器的WiFi蓝牙组合模块。它是一个低成本SDIO WiFi模块，支持SDIO WiFi/蓝牙共享。

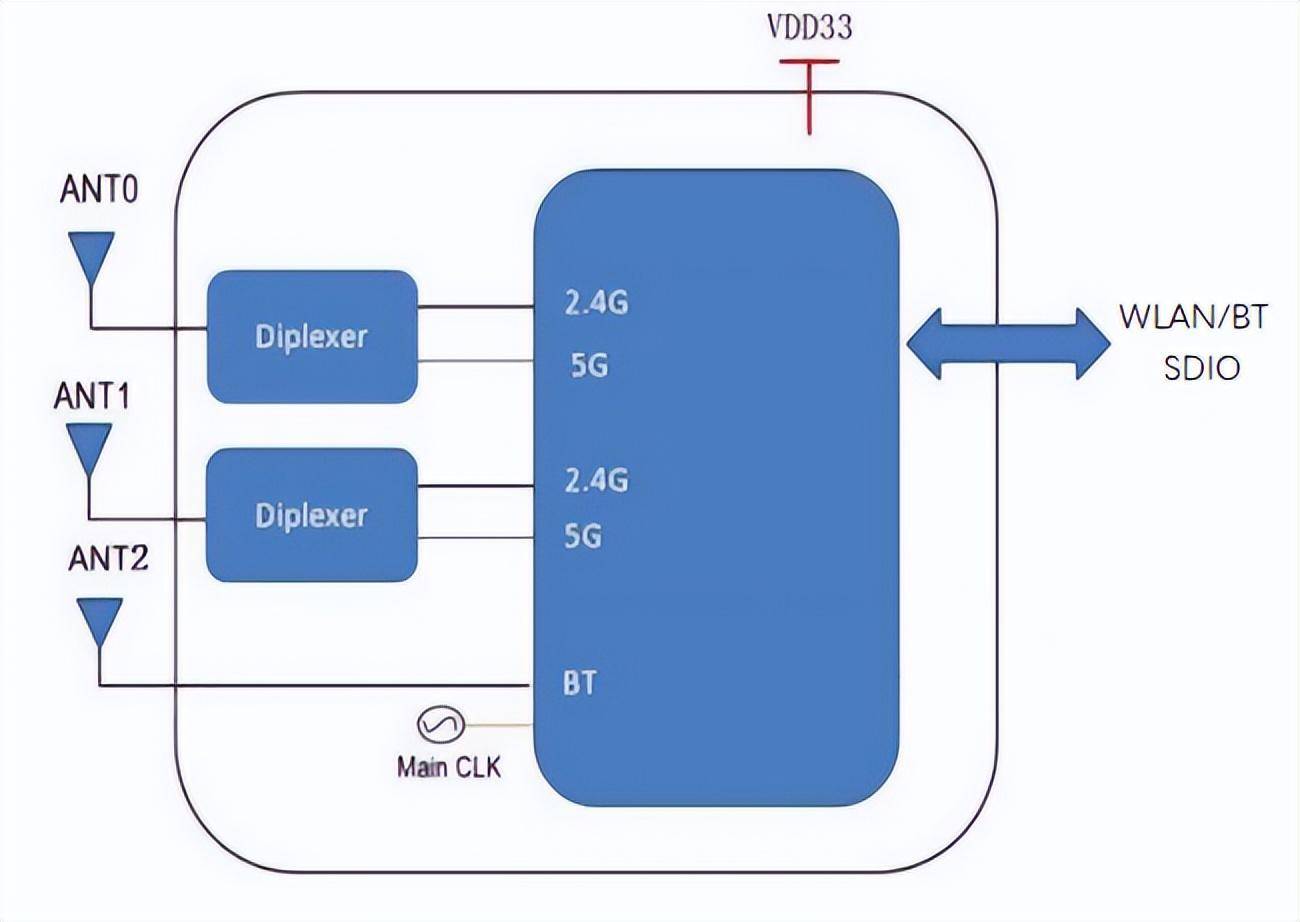

Wifi6 SDIO wifi+SDIO蓝牙二合一模块WG244应用框图

Wifi6 SDIO wifi+SDIO蓝牙二合一模块WG244参考设计

WG244将为客户实现通过嵌入式硬件SDIO 接口高效快捷的扩展出无线局域网通信功能，是一种符合国际标准的简单、低成本、可靠的安防监控、工业图像视频传输、工业摄像机、车载监控、消费类电子设备、机顶盒的高速率无线网络设计方案。
