该有线电视放大器电路是一种射频放大器，设计用于快速安装在两条同轴电缆之间。输入和输出阻抗均兼容75Ω电缆。主放大器siT1晶体管，T2作为发射极跟随器工作。反馈偏差由R3和R4决定。
该电视电缆放大器的总增益为22dB。
由于晶体管的高频限制（《=2GHz），电视放大器在高达150MHz的频率下工作良好。它必须装在金属外壳中，同轴电缆必须de75Ω型。该电视电缆放大器电路的总电流消耗约为20mA。

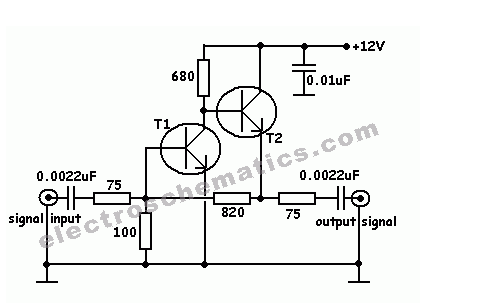

有线电视放大电路原理图
电视功放有源元件
T1、T2=2SC4308或2SC1324
电视电缆放大器印刷电路板
