全频段的电磁频谱中英文对照

虽然有很多电磁频谱的图表，但有的太粗，有的又太复杂，或者，通信关注的频段又标注不全，特别是在频谱高端，很多资料都只标波长没有频率。即使有比较理想的，但在手机上保存又不方便。

以图片形式，制作了全频段的电磁频谱中英文对照，从甚低频到伽马射线。关注通信频段，强调无线电通信和无线光通信，特别适合通信人士。

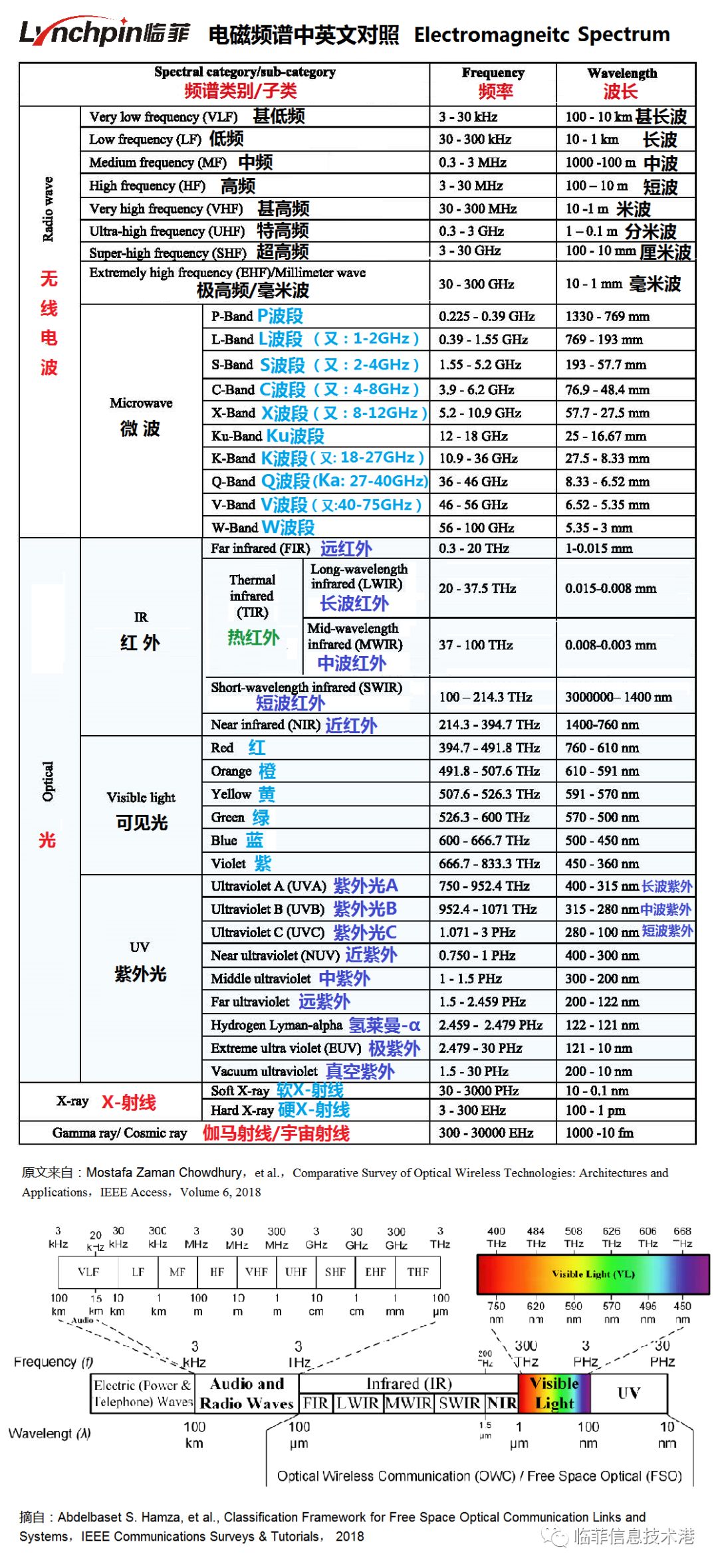

表一

第一个表，分为“4大波段”：

1、无线电波：从甚低频VLF（3-30KHz）到毫米波（30-300GHZ），每一段是以“3...”开始，到“3XX”结束,这样计算出来的波长正好是整数。此外，遵从习惯，把微波单列出来。

2、光波：从低到高，分三段：红外、可见光、紫外。

3、X-射线。

4、伽马射线。

第一个表的参考文献是：Mostafa Zaman Chowdhury，et al.，Comparative Survey of Optical Wireless Technologies:Architectures and Applications，IEEE Access，Volume 6,2018

表二

按频率从低到高、从左至右标注，主要是无线电通信和无线光通信两部分。

由于在第一个表中已经给出了中英文对比，限于图表大小，第二个图没有给出中文。

第二个表的参考文献：Abdelbaset S. Hamza, et al., Classification Frameworkfor Free Space Optical Communication Links and Systems，IEEE Communications Surveys & Tutorials， 2018 （Early Access）

点击下面图片，保存到手机，方便随时查阅。

编辑：黄飞
