浅谈射频技术的中频设计原则

超外差方案中最关键的点是中频的选择，中频的选择决定了杂散的分布，决定了系统滤波器的设计难度。一个合适的中频会决定这个系统的设计难度。

中频的设计原则，在前文也讲过。

主要有四个原则

避开半中频

混频杂散尽量少的落入中频

中频的谐波要能推出带内

镜像要足够的过渡带去抑制

射频非谐波的杂散来源主要是混频杂散

中频的选择，我们设计的原则是没有MN杂散区域，如果没有干净区域，选择杂散相对小的区域。

中频选择的一个关键参数是混频器的参数。

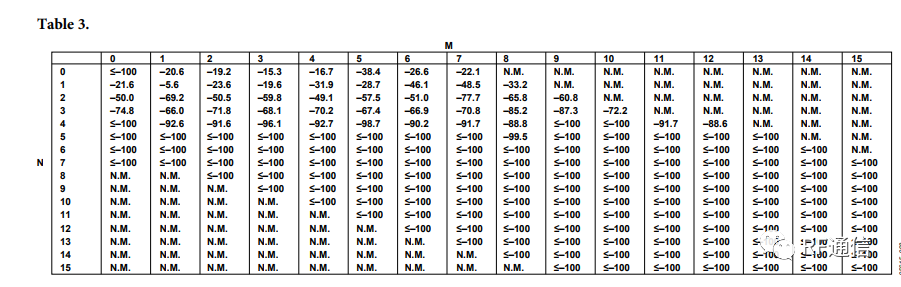

比如下面的混频器ADL5350，手册给出了M*N的杂散。

假设我们的射频输入频率：550MHz

带宽：10MHz

中频带宽：5MHz

下变频

RFCF1 = 550e6; % 0.55 GHz

RFBW1 = 10e6;  % 10 MHz

IFBW1 = 5e6;   %  5 MHz

IMT1 = [99  0 19 15 16 38;

21  0 23 19 31 28;

50  70 50 66 51 57;

74  66 71 68 70 67;

100  99 95 99 99 100];

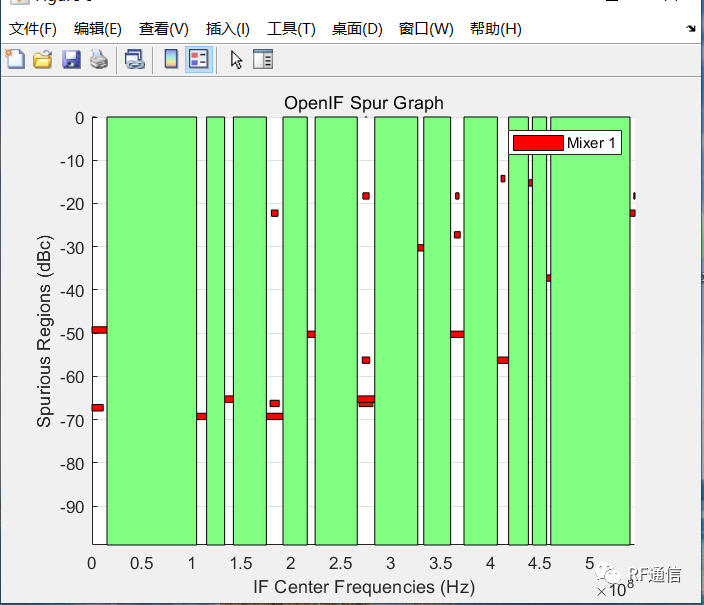

没有杂散的中频区域为绿色区域。

假设射频频率：300MHz

射频带宽：80MHz

中频带宽不变

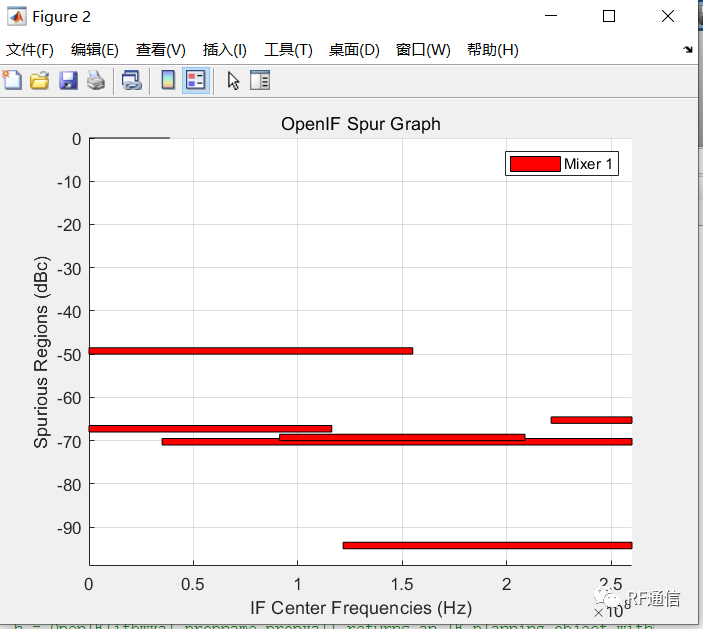

无干净区域

上变频

上变频的杂散比下变频的杂散要少很多。

这也是为什么U波段第一中频都是高中频的原因。

选择相对杂散较小的区域，结合滤波器的设计和选择，可以有效降低杂散的输出。
