射频检波器MS2351M/MS2351D产品概述

一、产品简述

MS2351M/MS2351D 是一款对数放大器芯片，主要用于接收信号强度指示 (RSSI) 与 控 制 功 率 放 大 器 ， 工 作 频 率 范 围 是0.05GHz4.0GHz，动态范围随信号频率不同可达 35dB 到 45dB。

MS2351M/MS2351D 是电压响应器件，0.05GHz2.5GHz 频率范围工作时，典型的输入信号范围均方根值为 1.25mV224mV 或-45dBm0dBm@50Ω。

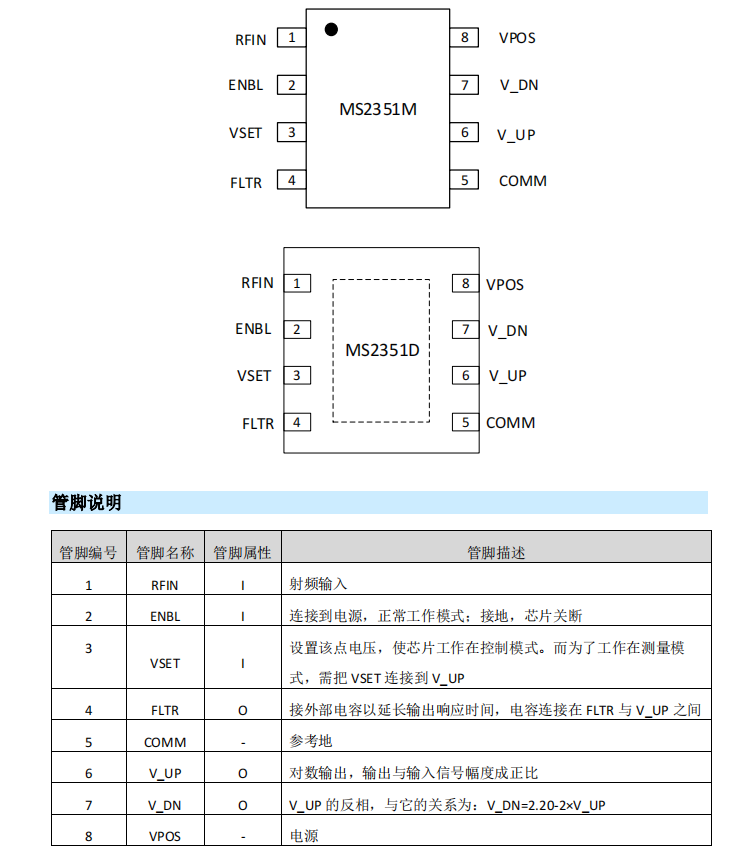

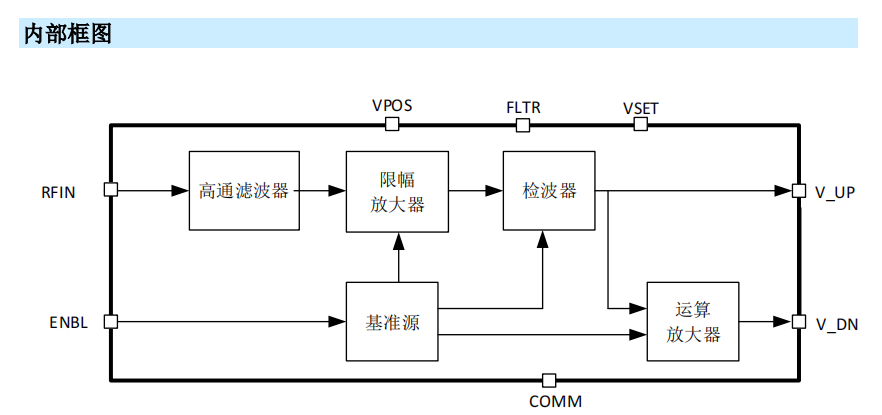

MS2351M/MS2351D 内部使用 AC 耦合，并提供两种电压输出。一是从引脚 V_UP 输出；二是从引脚 V_DN 输出，它是 V_UP电压的反相，且有 2 倍的增益。V_DN 输出从 2.20V 降到接近于地电位，该输出可以使芯片工作在控制模式。

二、主要特点

完整的 RF 检测器/控制器功能

典型条件下动态范围：

0.05GHz2.5GHz：-45dBm0dBm@50Ω

2.6GHz3.0GHz：-40dBm0dBm@50Ω

3.1GHz4.0GHz: -35dBm0dBm@50Ω

10dB 阶跃响应时间：83ns

良好的温度稳定性

2.7V5.5V 的单电源供电

MS2351M兼容AD8314、MAX4003

三、应用

探测器

基站

手机信号放大器/直放站

天线

发射/接收精密功率测量

雷达和通信设备

回波损耗/驻波测量

微波点对点通信设备

电台设备

电磁环境检测设备

电力设备放电检测(GIS局部放电UHF检测)

发射机功率测量与控制
