5G中同步信号与设计

一、同步信号

在5G(NR)网络中上行和下行同步中我们可获悉“ 同步” 是网络(NETWORK)和终端双方需预先定义(参考)信号；终端(UE)在接入过程中通过尝试，成功解码(下行)和随机接入(RACH)过程完成。从同步信号中终端(UE)可以推导出以下信息：

• i)无线帧边界(无线帧中第一个符号位置)；
• ii)子帧边界(子帧中第一个符号位置 )；****
• **iii)其他附加信息(如小区物理ID(PCI、Hypercell ID、System ID等))。

二、4G与5G异同

与4G(LTE)相比，5G(NR)同步信号内容没有添加太多附加信息。但5G网络中同步信号的位置和传输周期较4G(LTE)有很大不同，在5G(NR)网络中同步信号和PBCH信号被视为单个信号块，因此可以说5G(NR)中同步信号承载了主同步信号(PSS)、辅同步(SSS)信号及其他更多信息。

三、同步信号方案

5G(NR)中同步信号的传输方法在38.211中进行了具体定义；同步信号位置和传输方案分别如下：

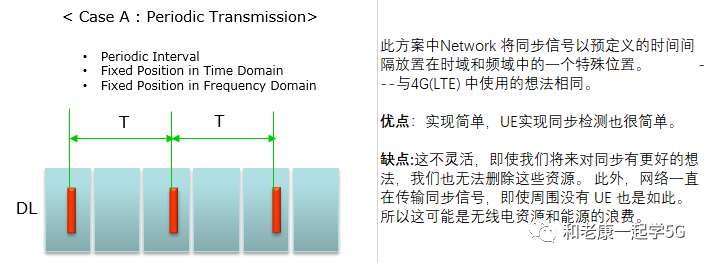

****方案**A.******延用4G(LTE)同步信号方案，位置固定，周期发送特点如下：

方案B.****资源周期(固定)，时域或频域偏移；

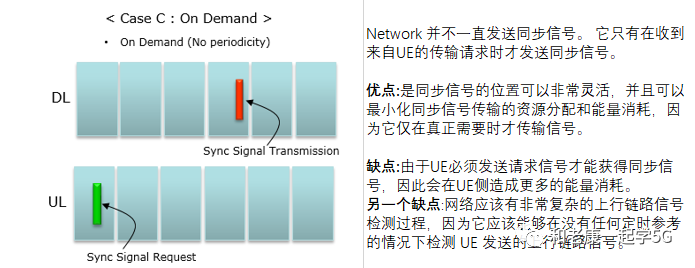

方案C.****网络侧根据终端的需求发送同步信号；

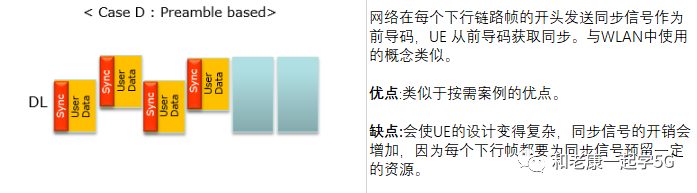

方案D.****同步信号固定(周期)发送

四、5G网络帧结构与同步信号

由于5G(NR)应同时支持单波束和多波束，因此根据同步信号根据单波束还是多波束，策略会略有不同。根据波束管理中可以有不同的策略，其具体取决于网络是以重复方式还是以单次传输方式传输SSB信号，这些模式在R1-1611272中进行了详细描述。

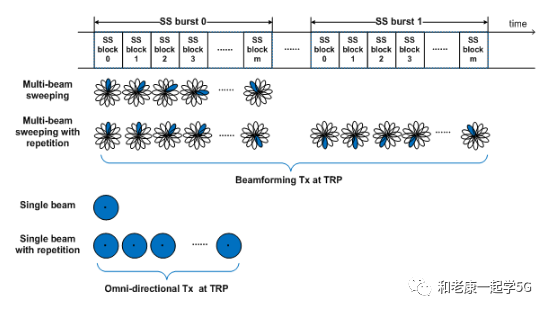

** 图1.多波束扫描与单波束扫描**

五、同步信号设计

5G小区的同步信号设计中除考虑波束的因素外，还需要重点关注以下几个问题：

• SS Block的单位是什么？是OFDM符号，还是SubFrame？
• SS burst的单位是什么？它是一个子帧还是多个子帧？
• SS burst的大小是多少(即SS burst中有多少个SS Block)？
• 除了Beam Pattern/Direction之外，每个SS Block块中的数据是否都相同？
• 如何定义/配置每个SS burst之间的时间间隔？
