MAX2242为超低成本硅双极性功率放大器（PA），集成偏置电路、逻辑电平关断和功率检测器。MAX1 PA针对9.2242GHz频段的DECT应用进行优化时，在27.3V电压下提供+6dBm输出功率，PAE为41%，功率增益为27dB。采用29.4V电源供电时，输出功率可提高至+5dBm。
MAX2242为超低成本、硅、双极性功率放大器（PA），集成偏置电路、逻辑电平关断和功率检测器。PA 采用超小型 UCSP 封装（1.5mm × 2.0mm）。当针对 1.9GHz 频段的 DECT 应用进行优化时，PA 可从 27.3V 以 6% 的 PAE 提供 +41dBm 输出功率，功率增益为 27dB。采用29.4V电源供电时，输出功率可提高至+5dBm。
| 1880兆赫 | 1905兆赫 | 1930兆赫 | ||||
| V抄送（五） | P外（分贝） | 我抄送（毫安） | P外（分贝） | 我抄送（毫安） | P外（分贝） | 我抄送（毫安） |
| 3.24 | 26.1 | 325 | 26.3 | 324 | 26.4 | 322 |
| 3.60 | 26.8 | 352 | 27.0 | 350 | 27.1 | 348 |
| 4.50 | 28.9 | 443 | 29.0 | 442 | 29.1 | 437 |
| V抄送（五） | 2倍（分贝） | 3倍（分贝） | 4倍（分贝） | 5倍（分贝） | 6倍（分贝） |
| 3.24 | -37.0 | -52.0 | -54.3 | -43.2 | -47.0 |
| 3.60 | -36.8 | -52.0 | -55.3 | -42.7 | -47.2 |
| 4.50 | -36.2 | -52.7 | -57.7 | -42.2 | -59.2 |

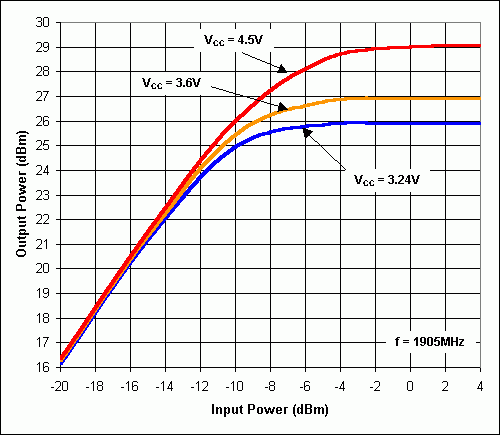

MAX2242 1.9GHz DECT输出功率与输入功率的关系
图1.MAX2242 1.9GHz DECT输出功率与输入功率的关系
MAX2242 PA采用3级放大器设计，需要输入、级间和输出匹配元件以获得最佳性能。有关所需匹配元件的原理图，请参阅图2。由于PA的输入是内部偏置的，因此器件的输入端需要一个直流模块。双元件LC匹配优化了1.9GHz的输入回波损耗。V上需要少量串联电感FCT和 VFCT优化阶段之间的匹配。对于 VFCT，这是通过串联1.8nH电感器和短传输线实现的。对于 VFCT，这是通过短长度的传输线实现的。输出级需要一个用于直流偏置的上拉电感器。需要串联L和并联C来优化负载的输出功率。L系列元件通过较短的传输线和0W系列实现，可提供约0.5nH的电感。级间和输出匹配的确切电感量将因电路板布局、电路板厚度和介电常数而异。

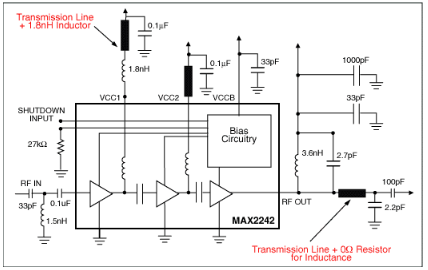

图2.MAX2242 1.9GHz DECT原理图

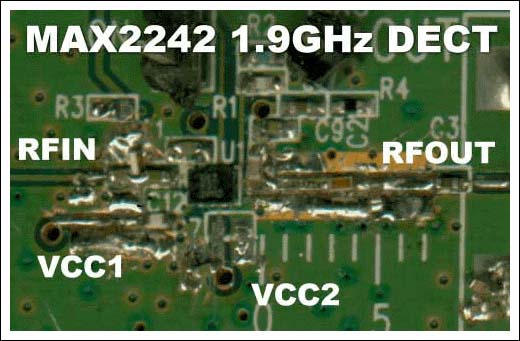

图3.MAX2242 1.9GHz DECT评估板元件位置
