基于LM324构建的无线信号检测电路

反间谍或错误检测器电路是一种检测隐藏的无线电子设备的设备，例如无线麦克风、间谍相机、Wi-Fi 设备、GPS 跟踪器或任何发射某种射频 （RF）

的小工具。

注意：电路的灵敏度可以通过增加2M2电阻值或与上述设计串联另外两个运算放大器级来调节到更高的水平，因为我们在IC内部已经有两个额外的运算放大器。

图片介绍

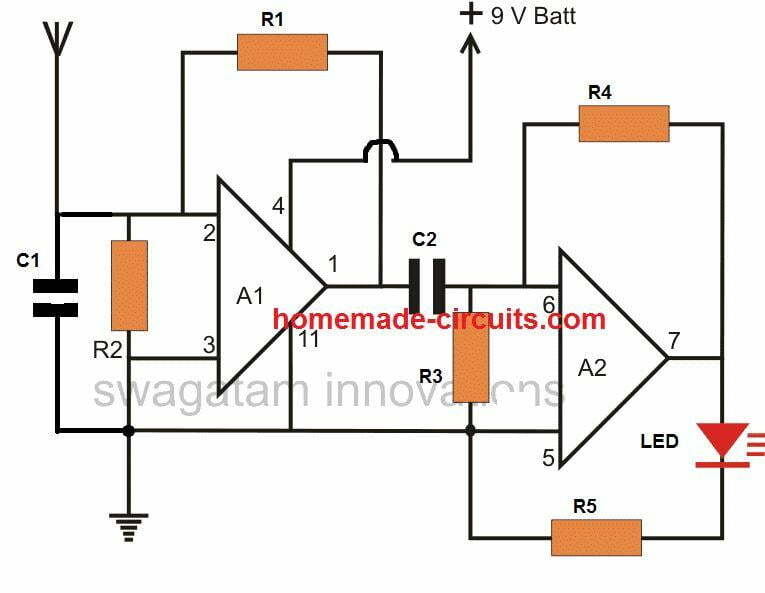

电路说明

该电路基本上是使用四通道运算放大器IC LM324构建的。虽然该IC内置4个运算放大器，但实际上只有《》个运算放大器用于错误检测器应用。

A1和A2级相同，均配置为高增益反相放大器电路。

由于两个放大器串联连接，因此总增益得到高度增强，使电路对RF干扰高度敏感。

基本上，放大器通过以下步骤工作：

天线拾取电气干扰，将其发送到运算放大器A1，运算放大器放大器根据反馈电阻R10的值将其放大100至1倍。

A1的输出通过C2发送到下一个运算放大器A2，这阻止了直流广告仅允许拾取的交流频率。

A2 根据电阻 R10 将频率进一步放大 100 到 4 倍。C1可确保运算放大器的稳定性，并避免杂散拾音。

R2、R3确保运算放大器输入像差分输入一样工作，用于检测接收到的电信号的微小变化。

该电路非常灵敏，可以轻松检测所有类型的电噪声，甚至是雷电干扰。

当我看到这个错误检测器电路轻松地从我的无线 Wi-Fi 设备从 2

英尺的距离接收信号时，我感到很惊讶。实际上，当设备放在床上时，我发现LED异常闪烁，好像电路不稳定且出现故障。我很失望。

然后我把它捡起来，把它放在离床有一段距离的地方，LED就关掉了。我试着把它再次放在床上，LED又开始闪烁。我仍然想不通原因，我想可能是床像一个大天线一样，造成了干扰。

然而，最后我意识到这种情况正在发生，因为我的互联网WiFi装置也被放置在距离一定距离的同一张床上。

我从床上取下WiFi设备，错误检测器LED再次关闭。

接下来，我做了一些重复测试，确信该装置实际上是在检测射频，并且LED闪烁不是由于不稳定或故障条件造成的。

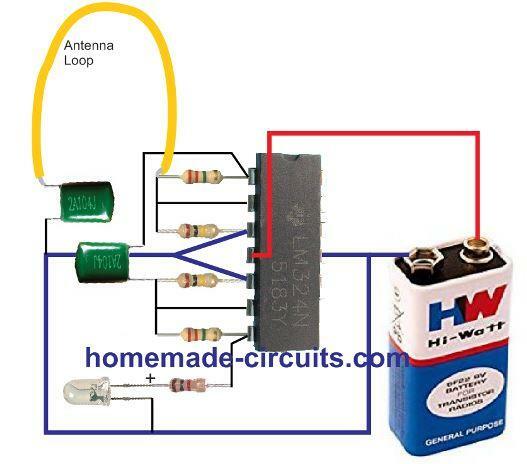

确认后，我构建了最终的错误检测器电路，并将其呈现在这里供您阅读！

零件清单

R1， R4 = 2.2 兆

R2， R3 = 100 K，

R5 = 1 K

C1， C2 = 0.1 uF PPC

A1， A2 = 1/2 LM324 运算放大器

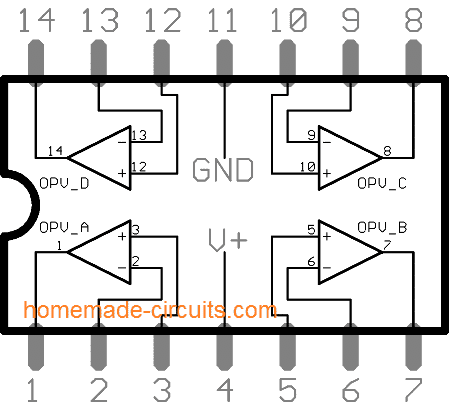

LM324 引脚排列详细信息如下：
