基于晶体管的FM发射机电路

FM发射器是您在家中轻松构建的基本RF电路之一，当然您甚至可以使用这些电路。上述电路是您可以构建的最简单，最基本的FM发射器之一。尽管该FM发射器电路仅提供5V电压，但它能够覆盖约300米的范围。

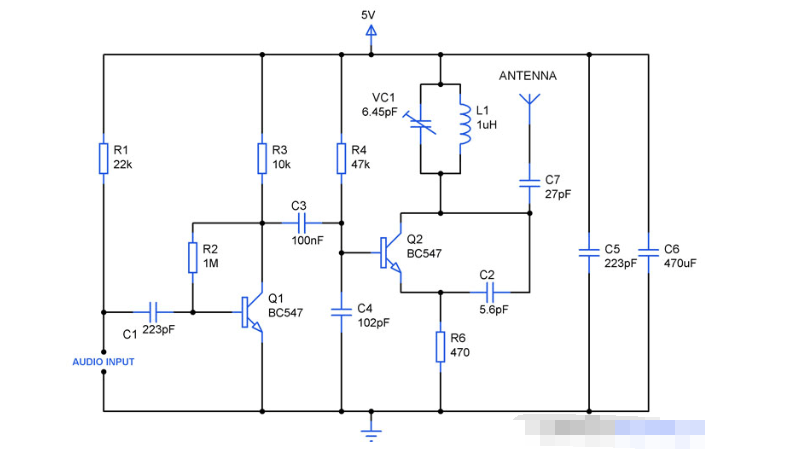

调频变送器电路图工作原理图：

上述电路由两级组成，其中由第一晶体管Q1组成的一级用于放大通过简单麦克风拾取的音频信号。因此，Q1放大获得的信号并将其馈送到第二级，即围绕晶体管Q2构建的振荡器。

来自Q1的输出被馈送到Q1的基极，振荡器的工作频率约为100MHz。来自第一级的音频信号调制振荡器电路的谐振频率。然后将调制后的波馈入天线。上述电路的频率可以通过改变VC1中的电容值来调节。您还可以根据工作频率范围更改组件。

注意：

将发射机放置在距离 FM 收音机约 10 英尺的地方。以避免谐波的影响。

您还可以通过增加馈送到发射器的电源电压来增加发射器的范围。
