EMC测试中放大器的线性度验证

在进行EMC抗扰度测试时，必须在所有适用的测试频率下检查所用射频功率放大器的线性度。检查方法如下：

确定产生测试电平所需的功率，包括调制。例如:

• 测试电平:10v /m
• 调制:80% AM, 1 kHz
• 所需场强包括调制:18 V/m

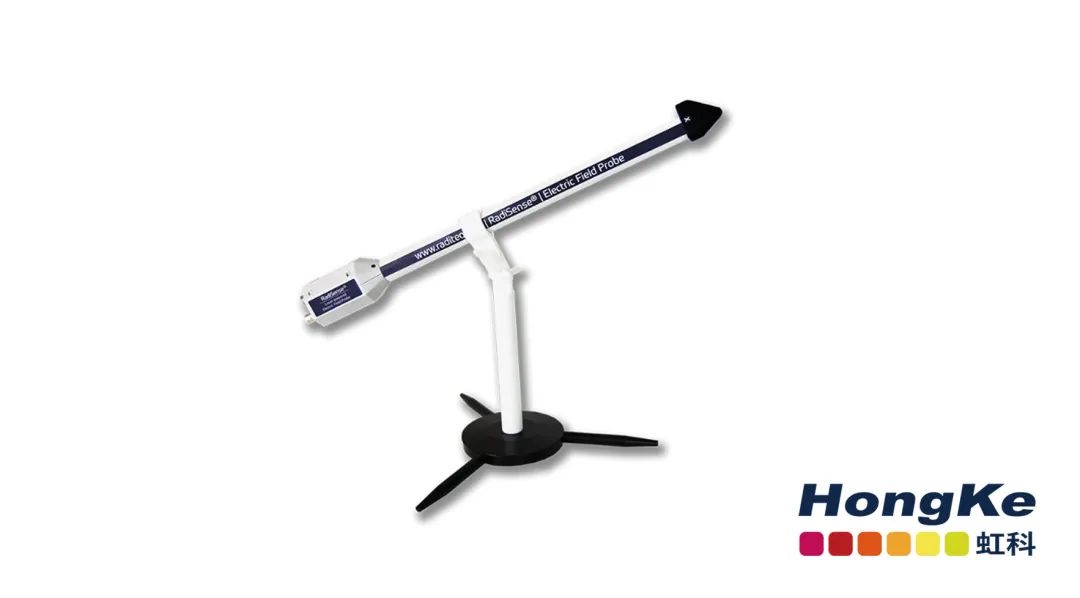

辐射抗干扰校准配置示例

在特定频率下所需的功率由n点均匀性校准期间测量的校准文件决定(在上面的例子中，均匀面产生18 V/m的功率)。然后对所有频率点进行如下检查:

1. 设置信号发生器电平，使放大器提供所需的输出功率。
2. 将信号发生器电平降低5.1 dB。
3. 放大器的输出功率至少降低3.1 dB。如果功率下降小于3.1 dB，说明放大器压缩过远，不满足压缩要求。

通过上述测试，将检查每个频率点的放大器是否表现出小于 2 dB 的压缩，从所需测试电平（包括调制）所需的（最大）功率测量，幅度范围为 5.1 dB 。作为对照组，1 dB 压缩点测试需要测量放大器的增益降低 1 dB 的点，即以放大器的“小信号增益”为起点（全功率下典型值为 20 dB），测量在哪个输出功率下增益降低了 1 dB。这种测量是在更大的幅度范围内进行的，从而更早地实现了压缩。

1 dB 方法主要用于电信市场，其中大振幅范围内的线性度很重要。这与 EMC 测试相反，EMC 测试中唯一相关的一点是放大器在应用放大器的功率点周围的表现，目的是确保 AM 调制不会失真太多。因此，1db压缩点对EMC测量的要求过于严格。

根据所使用的放大器技术，放大器将表现出“软”或“硬”压缩行为。在第一种情况下，放大器将提供很多额外的“可用”功率高于1db压缩点，而放大器的“硬”压缩行为通常锁定仅高于1db压缩点。特别是具有 GaN 晶体管的放大器会表现出软压缩行为。与基于硅和砷化镓的放大器相比，这种相对较新的晶体管技术的优点是寿命更长、效率更高。
