工业路由器IO远程控制使用说明（智联物联）

工业路由器IO控制是指路由系统已开发支持对用户DI（数字输入）/DO（数字输出）/Relay（继电器）类型的设备控制操作，目前各支持1路设备类型。IO控制目前支持2种方式进行控制操作，即通过工业路由器web页面本地IO控制查看及通过工业路由器云平台进行远程控制查看。具体简单介绍如下，以智联物联工业网关IR4000示例。

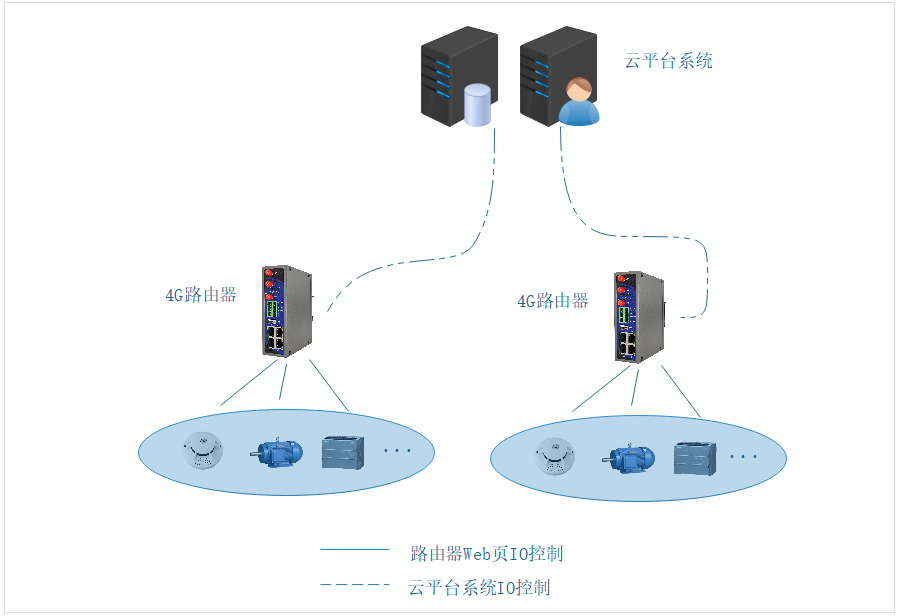

网络基本拓扑：

1.工业路由器Web页登录

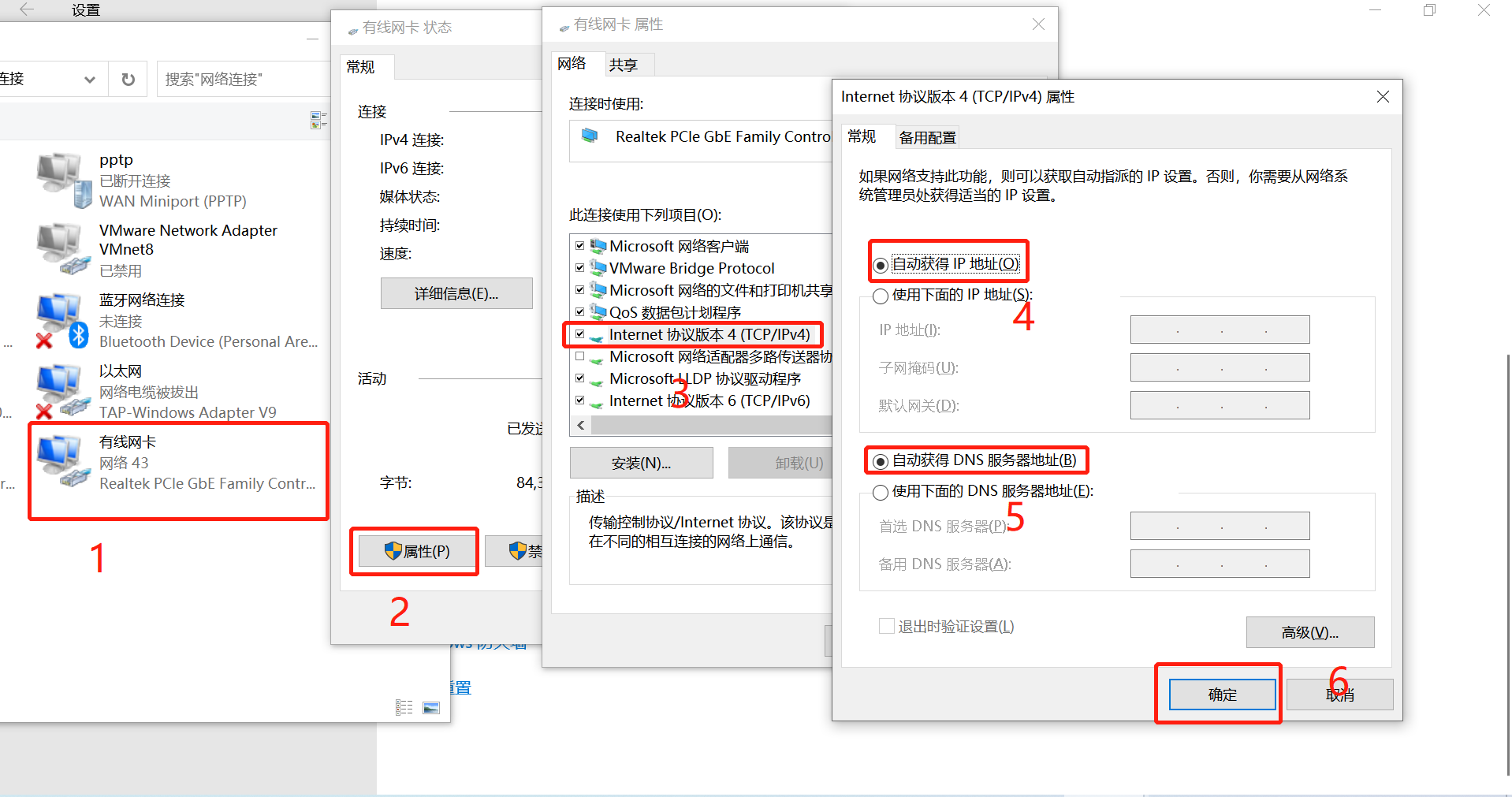

1. 工业路由器插好4G卡，安装好网络天线；然后将工业路由器的Lan口连接到电脑网口，同时电脑网络共享中心的本地连接设置自动获取；

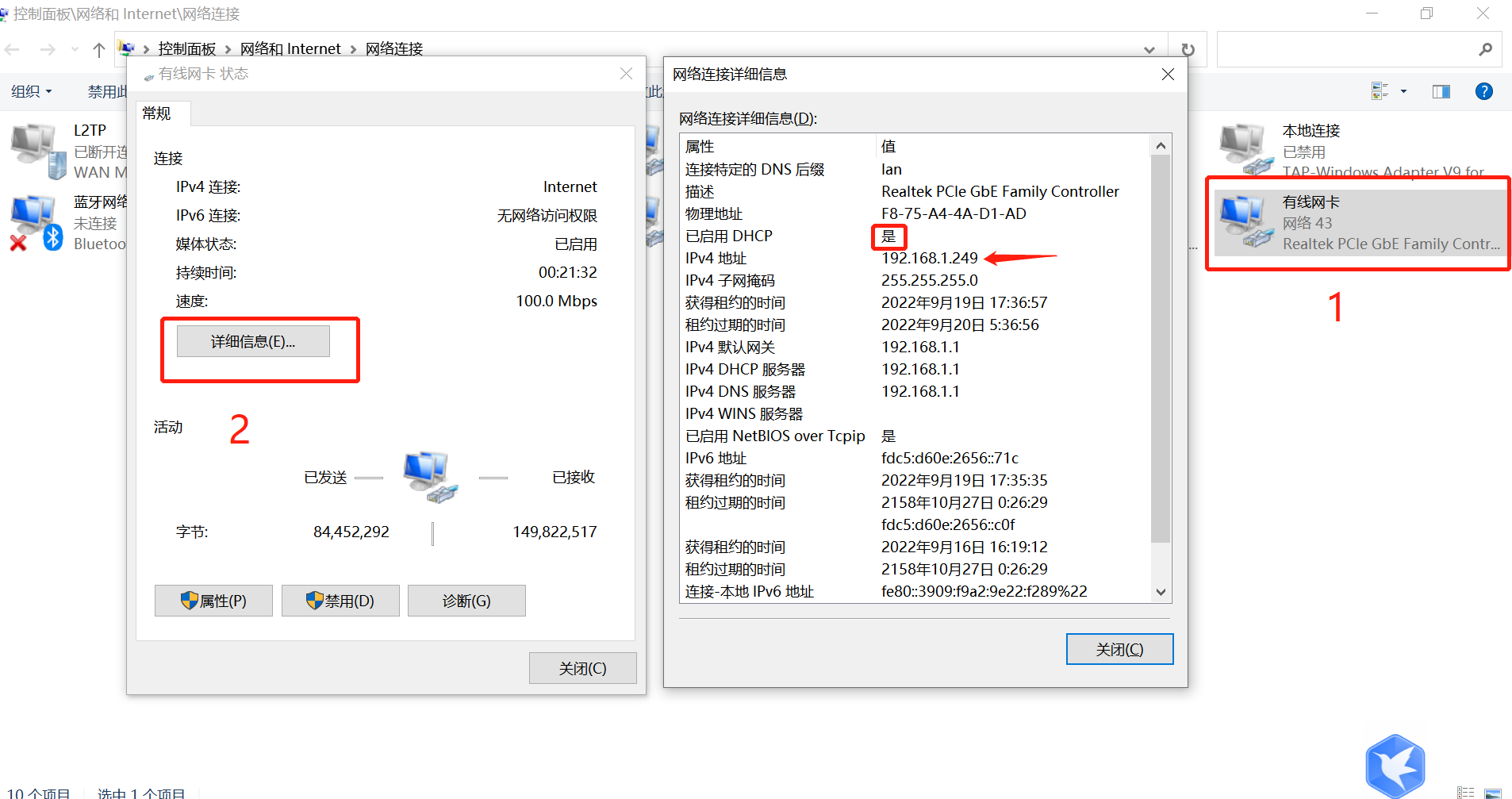

1. 打开浏览器，输入：192.168.1.1（默认地址，如有修改，请先查看电脑本地连接处的实际网关ip地址），回车，输入默认的登录用户名、密码：admin/admin，点击“登录”，最后进入到工业路由器的配置管理页面。

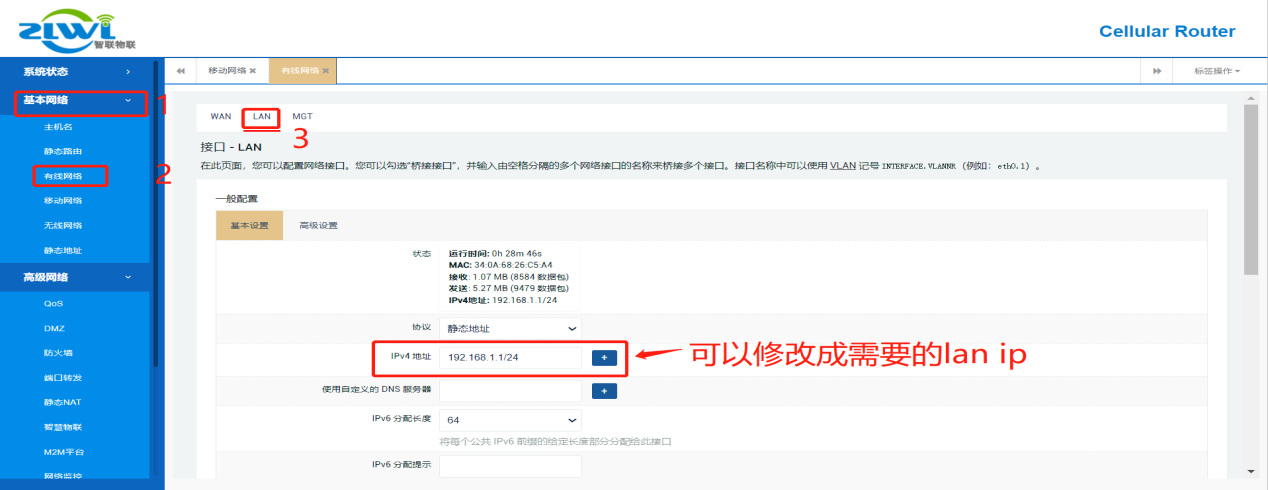

1. 如有需要，还可以修改工业路由器默认网关LAN的IP地址，如下：

2.IO控制（Web端）

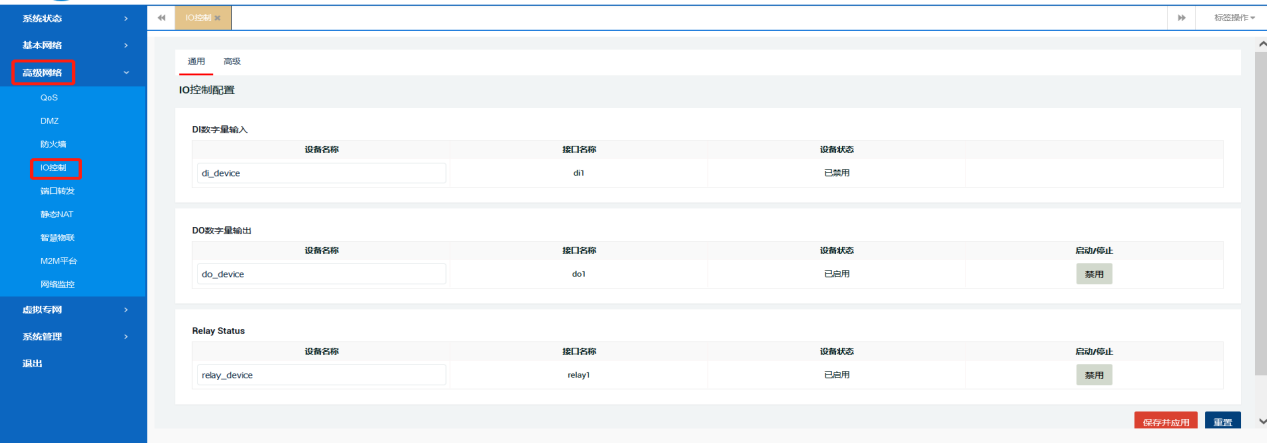

2.1 IO控制页面

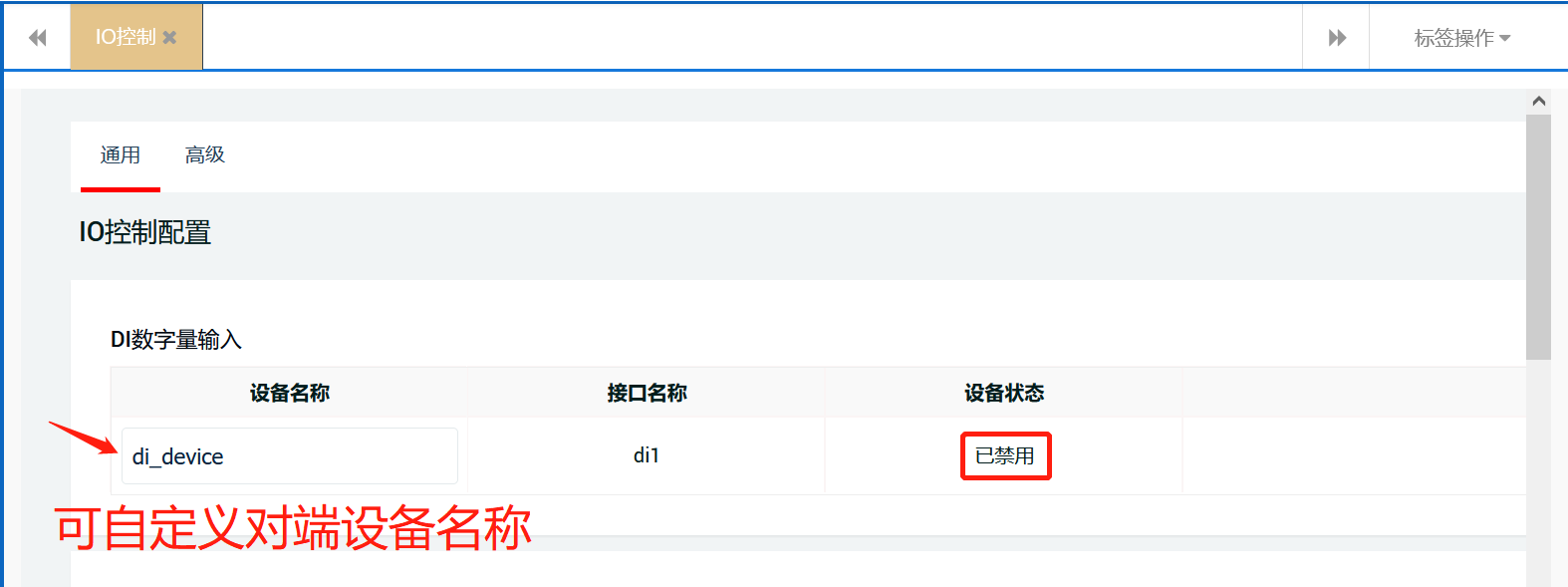

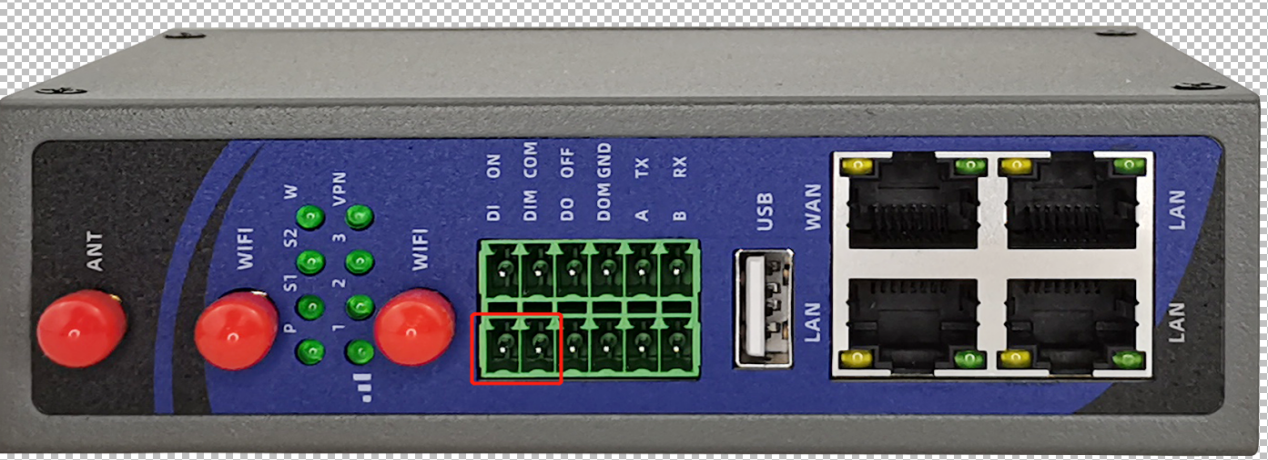

2.2 DI数字量输入

所谓数字信号，即高电平1和低电平0，在控制上也就是断开或闭合，DI就是一个开关量的输入信号，用户DI设备给工业路由器输入一个断开/闭合的控制操作后，工业路由器系统页面会读取对应的DI设备状态。和常开启动按钮开关一样，按下就是一个闭合信号；常用于状态的显示，比如断路器合闸了，在DCS画面显示闭合。

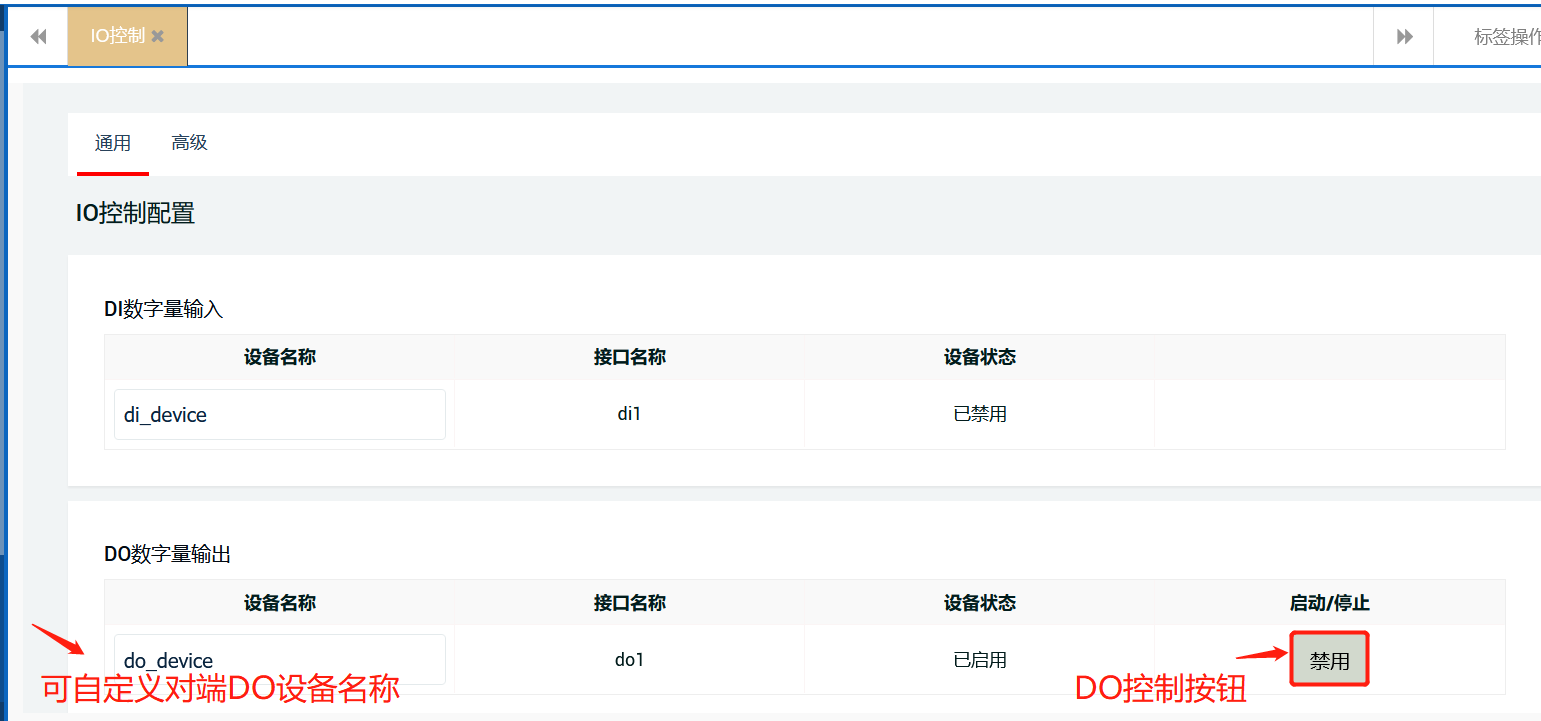

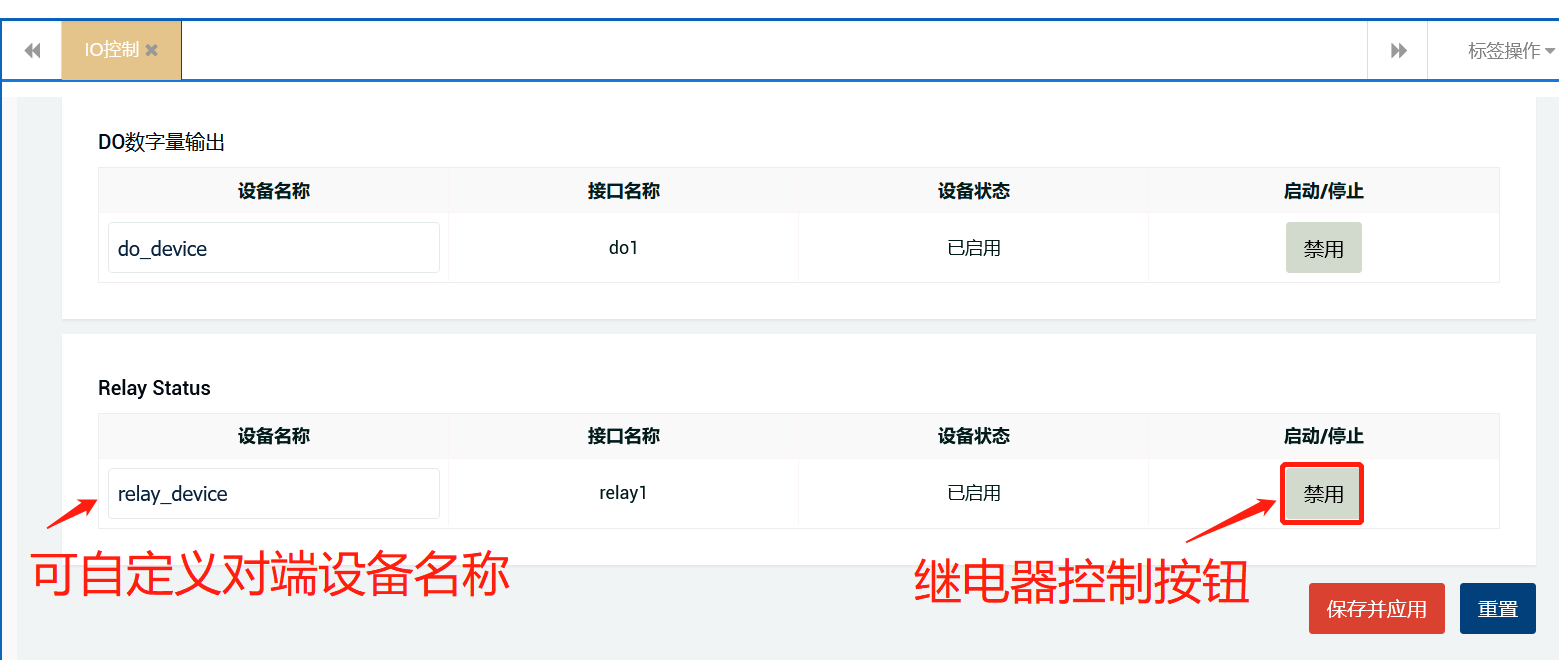

2.3 DO数字量输出

是一种开关量的输出信号，即通过远端用户系统平台或者工业路由器web页面IO控制触发出一个启动或停止的信号给用户DO设备，使设备启动/关闭；比如电机的启动，通过DCS发出启动命令，电机控制回路接通，接触器得电吸合，电机启动；功能和启动按钮一样。

2.4Relay继电器

继电器是一种电控制器件，是当输入量的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器，包括常开或者常闭两种类型。继电器具有控制系统和被控制系统，通常应用于自动化的控制电路中，在电路中起着自动调节、安全保护、转换电路等作用。

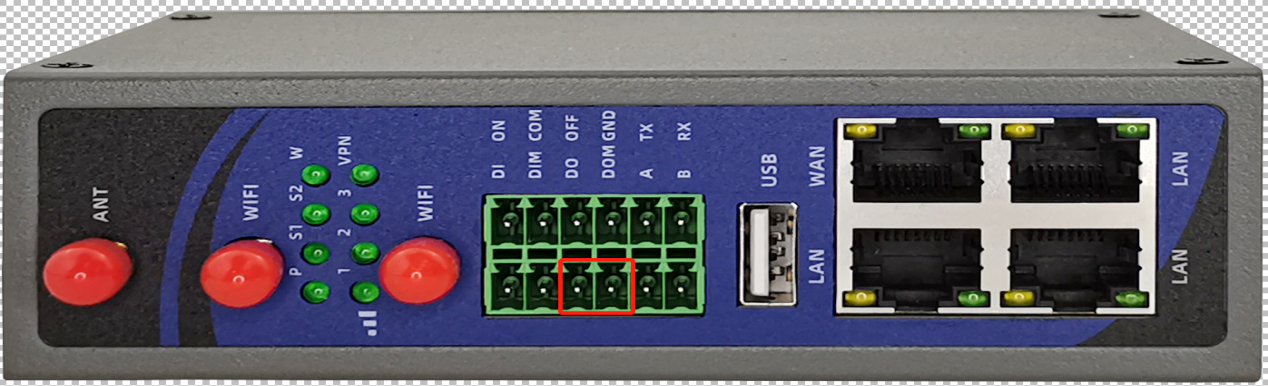

输出端口：

ON：继电器常开接口，继电器吸合前悬空，吸合后与COM短接（高电平导通）
COM：继电器公用接口
OFF：继电器常闭接口，继电器吸合前与COM短接，吸合后悬空（低电平导通）

3.IO控制（云平台端）

1. 云平台登录，输入用户名和密码。

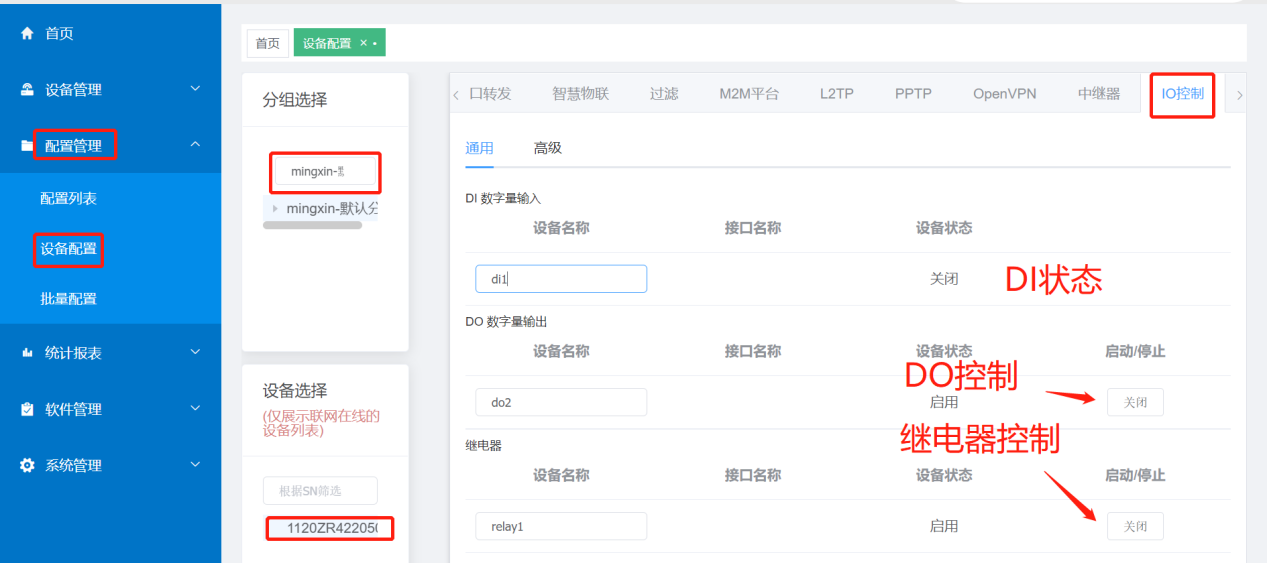

1. 登录云平台后，打开配置管理-设备配置，选择对应的分组和设备，点击IO控制即可进行相关操作，具体功能如下图：
