M8195A+MXR604A Radar信号生成与解调

FMCW（Frequency Modulated Continuous Wave，调频连续波）雷达是现今应用最广泛的雷达技术之一。它具有特别好的range resolution（即分辨两个距离较近的目标的能力），FMCW雷达发射的RF信号频率会随着时间而改变，在一定的带宽（Bandwidth）范围内进行扫描。

Keysight M8195A 任意波形发生器（AWG）在一个单插槽 AXIe 模块上同时提供多达 4 个输出通道，采样率高达 65 GSa/s，带宽高达 25 GHz，垂直分辨率为 8 位。M8195A 任意波形发生器的丰富功能可以为您生成需要的信号，满足数字应用、光电通信、先进研究、宽带雷达和卫星通信等应用的需求。

测试系统搭建

1.1. 仪器/附件/软件清单

1.2. 连接示意图

2

测试步骤

2.1. 连接设备仪器

连接好的场景图如下图所示。

2.2. 操作步骤

雷达信号生成

M8195A雷达信号参数设置

PC打开M8195A软件面板，进入Radar waveform选项

按图示设置radar信号参数

设置脉冲调制为FMCW（线性调频），并把波形download(Send)到M8195A

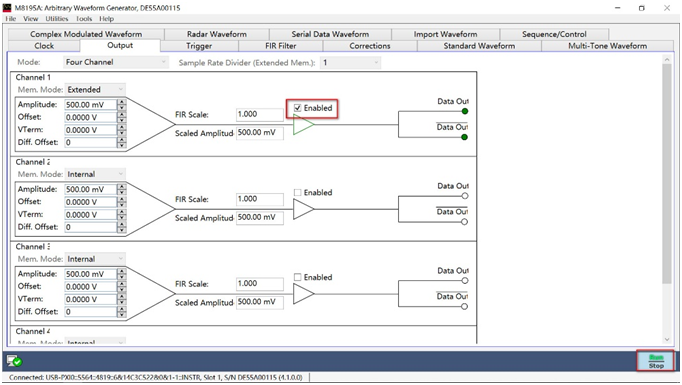

打开M8195A输出并播放波形文件

雷达信号（FMCW）分析

MXR604A FMCW 信号分析设置

示波器CH1阻抗设置成50Ω

调整示波器CH1的时间和幅度，以便观察清楚脉冲信号的幅度和周期

此处可以看到脉冲信号幅度略高于200mv，周期2us

示波器上进入89601C,点击Input--Analog--Auto-range--Auto-rangeALL

设置Trigger Style—Channel，Trigger Level—200mv

设置中心频率和带宽（Freq=1GHz；Span=200MHz）.

MeasSetup--Frequency--Center-1GHz；Span-200MHz

进入FMCW信号分析界面

MeasSetup--Measurement Type--Radar Analysis--FMCW Radar

设置FMCW信号分析参数

MeasSetup--Measurement Type--Radar Analysis--FMCW Radar Properties

--Reference Synchronization--Auto-Detect Setup--Min Region Time Length

--450ns

设置抓取时间长度，和抓取采样点数（Time--Acquisition Length-23us，Extra Acquisition-10000samples）

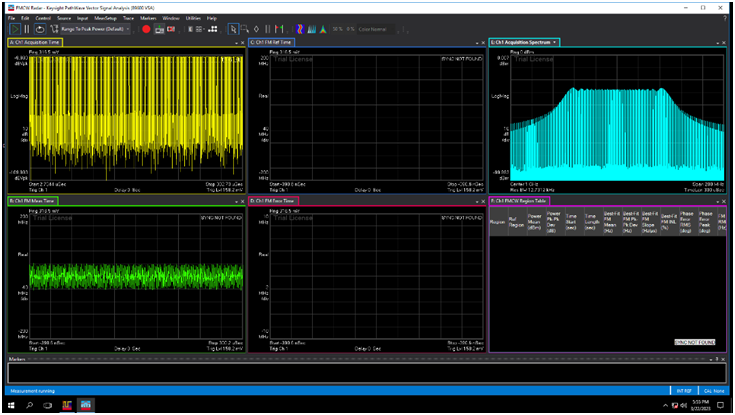

观察分析结果
