GPS模块的天线有哪些分类？

GPS便是通过接收卫星信号，进行定位或者导航的终端。而接收信号就必须用到天线。那GPS模块的天线有哪些分类呢？

GPS模块天线分类

1、从极化方式上GPS模块天线分为垂直极化和圆形极化

以现有的技术来看，在性能上，圆形极化的效果更好。因此除了特殊情况，GPS模块天线都会采用圆形极化！

2、从安装放置方式上GPS模块天线分为内置天线和外置天线

目前的GPS模块逐渐小型化，集成化，所以GPS模块天线多采用内置安装和放置。此时天线必须在所有金属器件上方，壳内须电镀并良好接地，远离EMI干扰源，比如CPU，SDRAM，SD卡，晶振，DC/DC。

3、从供电方式上来看，GPS模块天线内置天线又分有源和无源天线

①GPS内置无源天线：

比如平板式天线，它主要是陶瓷介质，而且大多数是正方形设计，尺寸有25*25到12*12mm，并且面积越大，共振的频率越高，由于不需要电源供电，所以叫无源天线。

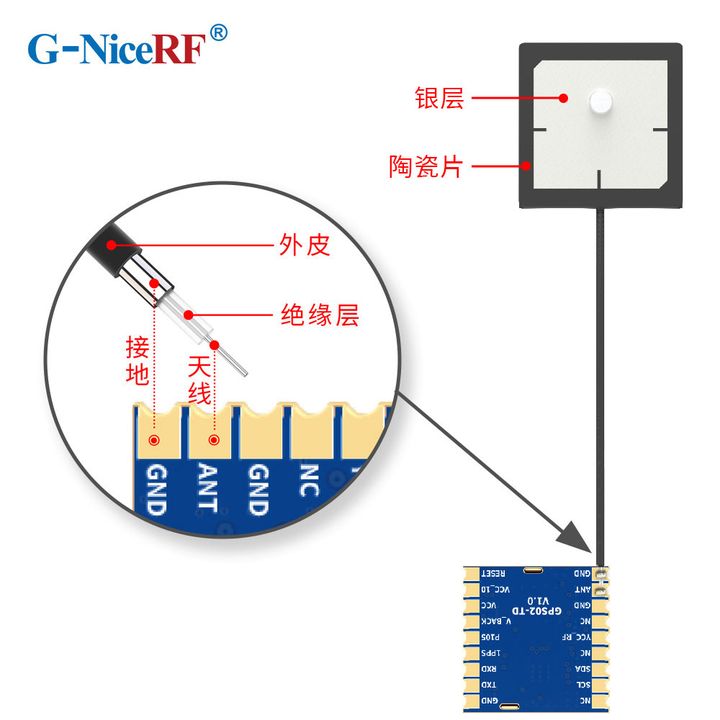

如图是我司GPS模块GPS02-TD与GPS无源天线AGPS20P-36C的连接图

​

银层：

陶瓷天线的表面银层可以影响天线的共振频率,理想的频点是1574.42MHz,在时间制作中可以调整银面形状来调频点。

陶瓷片：

陶瓷粉末的好坏和烧结工艺直接影响它的性能，市面上的陶瓷片尺寸有25*25,18*18,15*15,12*12等。陶瓷片的面积越大,共振的频率越高。

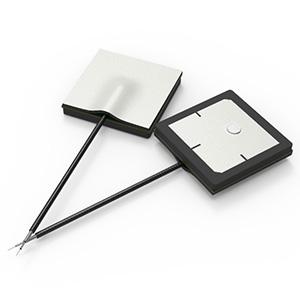

②GPS内置有源天线

一般就是要供电的天线模块，是由陶瓷天线、LNA（低噪声信号模块）、线缆、接头组成、外加一个密封防水圈。如图是我司的GPS内置有源天线AGPS20A-36C：

​
