蓝牙模块编程教程

本文旨在指导用户搭建蓝牙模块BLE5101再次开发的软件环境，通过一个简单的示例展示如何开始工程项目，并编译、下载固件至BLE5101模块等步骤。

蓝牙模块BLE5101支持以下功能：

• 4GHz BLE(Low power Bluetooth) 5.1
• Cortex M3 chip
• 超低功耗睡眠模式
• 多种外设

1、准备工作

硬件：

• 1块蓝牙模块BLE5101
• PC(Windows)
• J-Link调试工具

软件：

• 编译工具：Keil uVision5 V5.2以上版本，用于编译应用程序
• Fr801xH SDK开发包，包含使用的API（软件库和源代码）和基于Keil的示例工程和基于GCC编译的工具链脚本。

2、设置开发环境

2.1、安装Keil IDE开发工具(Keil uVision5)

前往Arm Keil官方网站下载最新的开发工具：https://www.keil.com/download/product/。

2.2、设置工具

安装好Keil工具后，需要安装Keil工具针对Cortex-M3核支持的软件包：https://www.keil.com/dd2/arm/armcm3/需要完成对Fr801xHJ-Link在线下载程序的支持，将 Fr801xH SDK/Tools/FR8010H.FLM 文件拷贝到如下目录：C:\Keil_v5\ARM\Flash。

3、创建您的第一个工程

现在您可以开始准备开发Fr801xH的应用程序了，您可以从Fr801xH SDK中的example 目录下的none_evm/ble_simple_peripheral工程开始，也可以打开其他示例工程。

Fr801xH SDK的example目录下有多个示例工程，都可以直接编译，无需复制。

4、编译工程

打开任意一个SDK下的示例工程，按F7或者Keil界面左上方的编译键

进行编译。如果一切正常，编译完成后将在工程当前目录下生成.bin文件。

5、烧录到设备

BLE5101支持通过J-Link在线调试工具直接在线烧录。

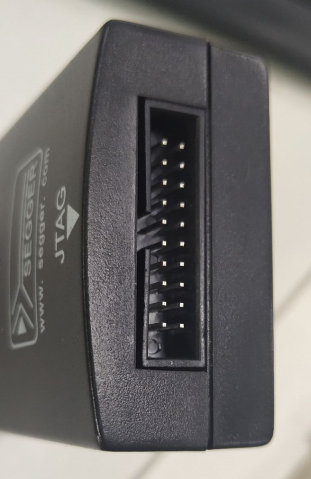

5.1、连接J-Link工具到PC

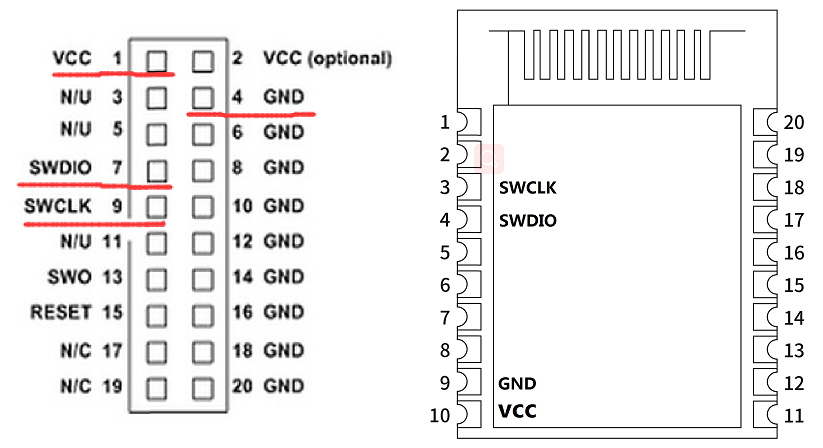

现在，请将您的蓝牙模块BLE5101的引脚3、4、9、10分别引出一根导线，将它们与J-Link的对应引脚相连（注：如果BLE5101使用的是我司的标准固件，则需要将引脚5拉低或者接到GND，避免BLE5101处于睡眠模式而导致无法连接到PC）：

5.2、设置J-Link参数

按如下顺序点击Keil开发工具的各级子菜单：Project -> Options for Target -> Debug -> Settings -> Flash Download

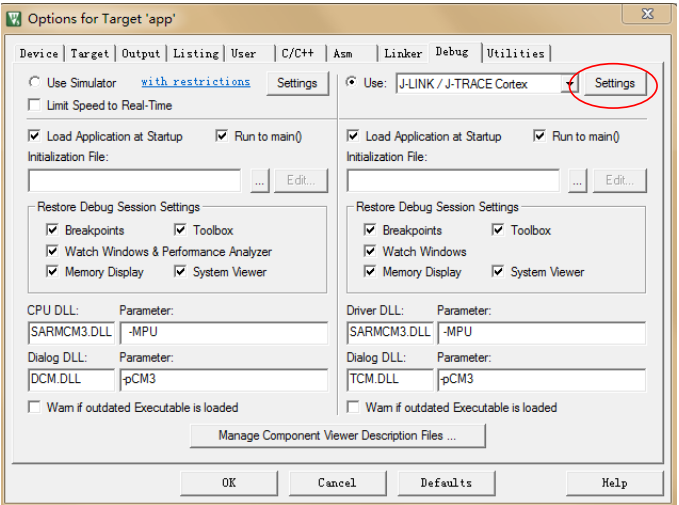

其中Debug界面的配置应图下图所示：

点击Settings按钮进入J-Link的在线调试参数配置界面。如果连接上了蓝牙模块BLE5101，则”SW Device”会显示BLE5101的设备信息：

点击Flash Download进入J-Link在线下载的参数配置界面：

在该界面，如果没有默认的Flash选项出现，需要点击Add按钮，手动添加Fr801xH芯片的Flash下载算法选项。点击Add后，选中FR8010H设备即可

5.3、通过J-Link下载程序

现在，您可以回到Keil界面，点击

将编译完成的.bin文件下载到蓝牙模块BLE5101上。如果一切顺利，烧录完成后，BLE5101会复位，应用程序会开始运行。

6、监视器

您可以将蓝牙模块BLE5101的引脚15、16分别引出一根导线，通过USB转串口工具连接到PC，打开串口工具即可监视应用程序的运行情况。
