ESD二极管 TWS无线蓝牙耳机静电保护专用元器件

近年来，TWS无线蓝牙耳机备受用户青睐，那它是怎么工作的呢？TWS无线蓝牙耳机是通过蓝牙无线连接，两个耳机之间没有连接线，并且需要做到音频信号同步，不能出现延迟和音效失真。为此，为了达到这个高要求，除了选用高可靠性的蓝牙主控芯片外，还需要注意蓝牙天线的布局，让两个耳机之间的信号传输做到同步。但是呢，在这过程中，影响信号传输的原因可能有很多种，其中ESD静电和过流是最让TWS无线蓝牙耳机硬件设计工程师头痛的问题。

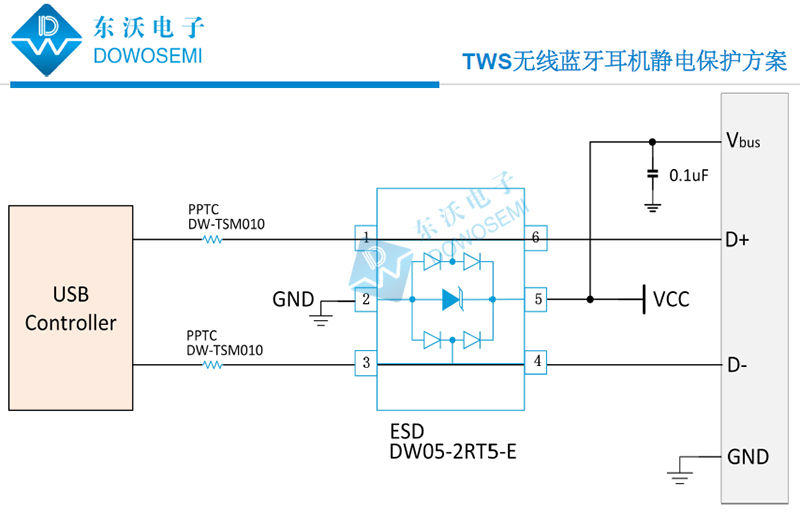

自创办以来，东沃电子（DOWOSEMI）一直致力于为客户解决电路中浪涌、电压、静电等问题。作为一家专业高品质保护器件生产厂家和保护方案服务商，东沃电子技术针对TWS无线蓝牙耳机ESD静电过流防护保护问题，设计了一个方案，也是客户采用最多的方案之一，如下图所示：

​

​方案优点：本方案采用单颗器件防护，封装小，节约空间， 保证信号完整性，满足IEC61000-4-2，等级4，接触放电8kV，空气放电15kV。

方案说明：TWS无线蓝牙耳机过流问题，由于TWS无线蓝牙耳机工作电流小，体积小，推荐选用东沃DW-TSM010型号的自恢复保险丝PPTC，在充电仓中可以有效地保护电流过大、过热的问题。有关自恢复保险丝DW-TSM010参数详情，可向东沃电子索取产品手册。

TWS无线蓝牙耳机静电保护问题，推荐客户选用东沃DW05-2RT5-E​​静电ESD保护二极管​​​，单向、工作电压5V、击穿电压6V、峰值脉冲电流4A、钳位电压25V、SOT-563封装，能够有效地满足TWS无线蓝牙耳机静电保护防护需求。

关于TWS无线蓝牙耳机ESD静电保护防护方案，东沃电子就分享到到这儿，想了解更多其他方案和电路保护器件选型选用等方面的问题，可直接咨询东沃电子产品工程师！
