Adaptive leakthrough ANC自适应通透ANC调试快速上手3

大大通——大联大线上技术支持平台&方案知识库

接着上一讲自适应通透ANC关于MIC的设置ADK_R419的QCC3071的earbud的工程为例， 软件编译完成没有出错后，加载到EVB板上；

再介绍如何进入ANC Runing mode的调试工具界面。

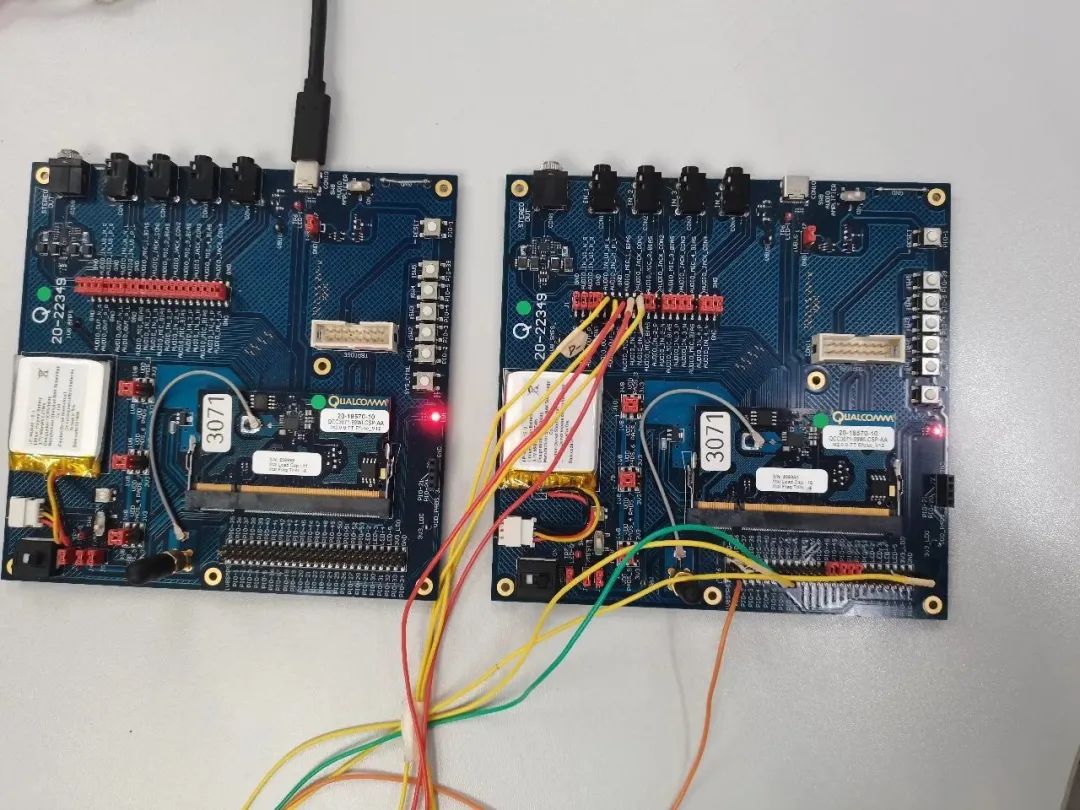

1. 需要2块EVB板，分别烧录软件后，进行TWS间配对；如果是Heaset工程，只需要1块EVB，开机后和手机AG配对；

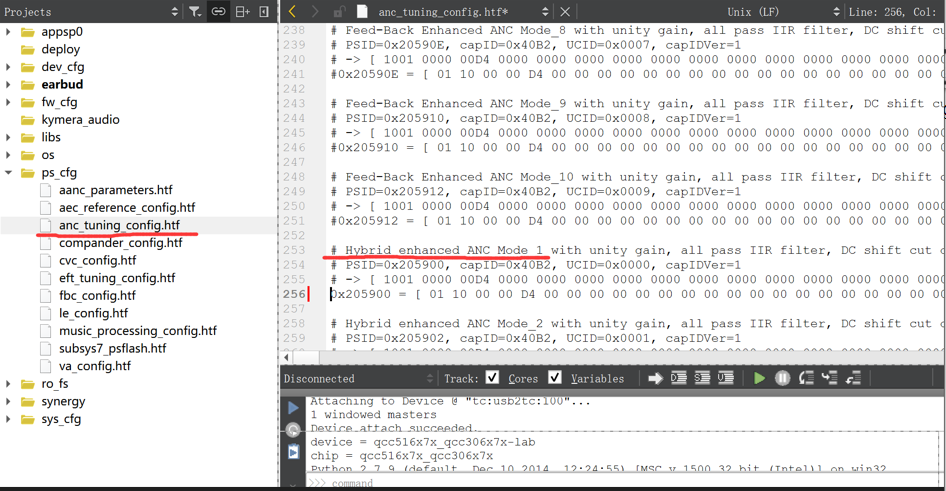

2. 在ps_cfg中的htf文件中关闭FF1-10模式，或者直接删除；打开Hybrid enhance ANC mode1;

3. 在Pydbg分别输入下面的各行命令,让耳机进入到Hybrid ANC mode1中，使用默认的参数；

Earbud工程命令：

apps1.fw.call.appTestPhyStateOutOfCaseEvent()

apps1.fw.call.EarbudTest_SetAncEnable()

apps1.fw.call.EarbudTest_SetAncMode(1)

Headset工程命令；

apps1.fw.call.appTestHeadsetPowerOn()

apps1.fw.call.HeadsetTest_SetAncEnable()

apps1.fw.call.HeadsetTest_SetAncMode(1)

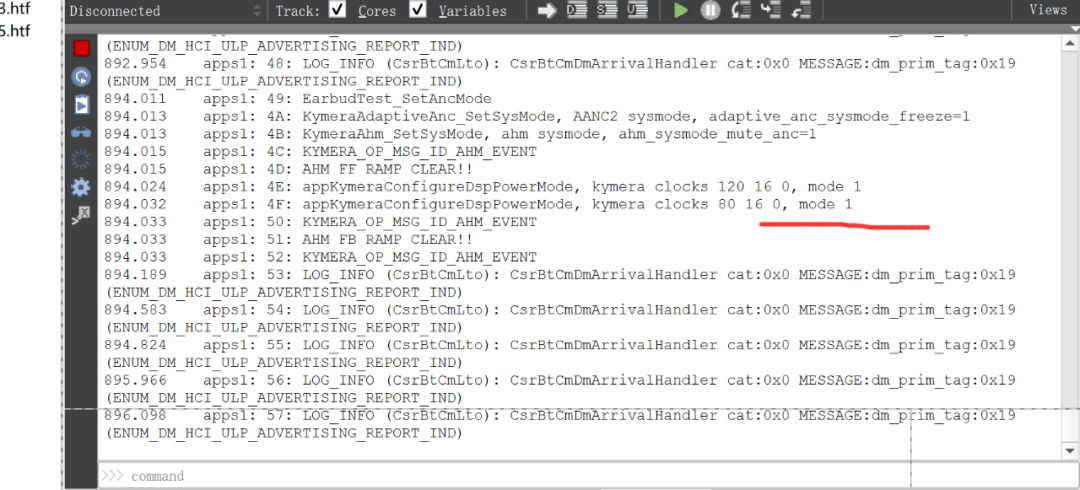

4. 在fw_live_log窗口查看软件是否进入到ANC runing状态;

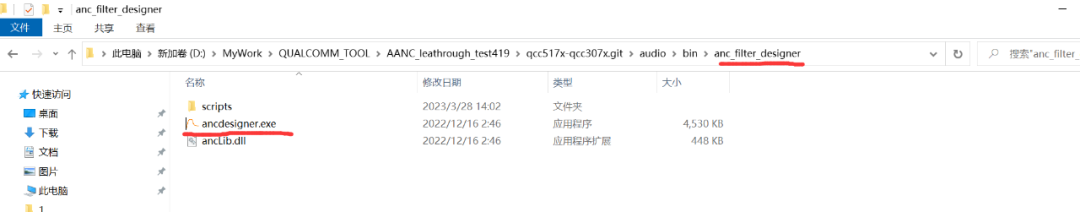

5. 在ADK的工程文件夹中audio->bin打开ancdesigner工具；

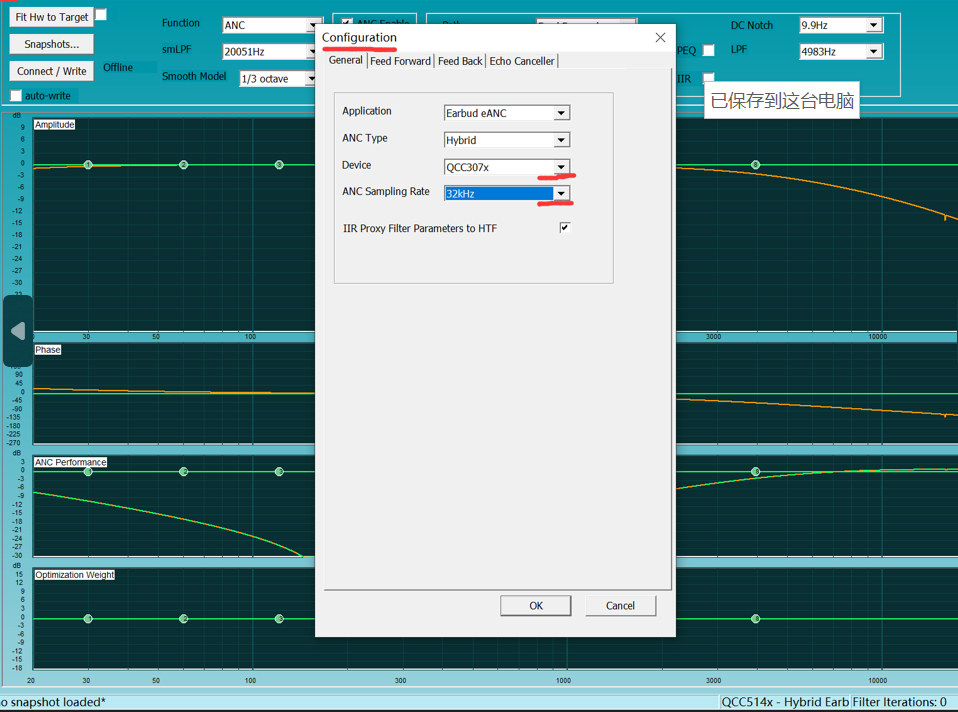

6. 在file->configration设置：选择Earbud_Eanc，选择芯片类型QCC307X，选择ANC采样率，一般默认32KHZ即可；在这个界面，目前的ADK版本，都是earbud工程还是Headset工程，都是选择earbud_eANC;

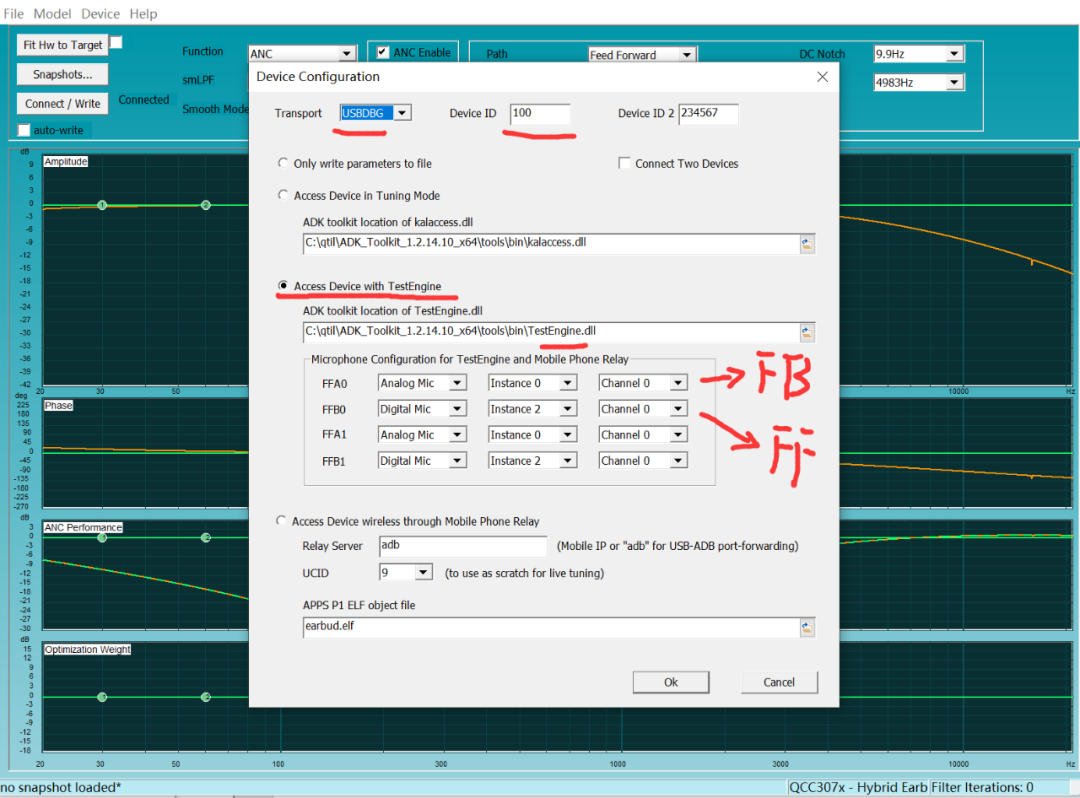

7. 在device中设置USB和USB口，并选择Tuning mode，选择ADK编译用的toolkit对应的dll文件，下面的FF MIC和FB MIC要对应软件microphone_config.h和kymera_config.h的设置；

8. 最后点击connect/write，显示Connected即可；在runing mode下，不能进行recording录音P/S/E-path的声学录音，可以进行MISSION mode的ANC调试；

Q&A部分：

Q1: runing mode下可以进行Mission mode调试吗？

A1: 肯定可以。runing mode调试其实更接近实际ANC的工作状态，效果和实际的一样，建议是用这个方法的，但是有些版本的ADK在runing mode的状态下调试，USB会经常断开，比较麻烦，所以还是使用runing mode下比较稳定。

Q2: Earbud和heaset工程进入Runing mode操作是一样的吗？

A2:首先， Earbud需要TWS间配对完成后，连接手机AG后，通过命令进入；heaset只要开机，连接手机AG后，通过命令进入即可。

Q3:Earbud和heaset工程进入Tuning mode操作是一样的吗？

A3:操作是一样的，不需要开机和配对，直接发送AncstartTuning即可，只是Earbud和heaset命令的前缀不一样而已。
