工程师必看的专业技术知识——排线如何正确插

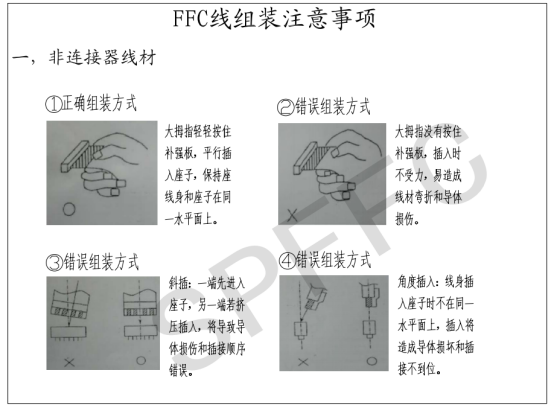

• 一、非连接器线材

1. 正确组装方式：大拇指轻轻按住补强板，平行插入座子，保持FFC线身和座子在同一水平面上。或是打开座子上的卡扣平行插入座子。
2. 错误组装方式：大拇指没有按住补强板，插入时不受力易造成FFC软排线材弯折和导体损伤；斜插：一端先进入座子，另一端若挤压插入将导致导体损伤和插接顺序错误；角度插入：FFCSP线身插入座子时不在同一水平面上，插入将造成导体损坏和插接不到位。

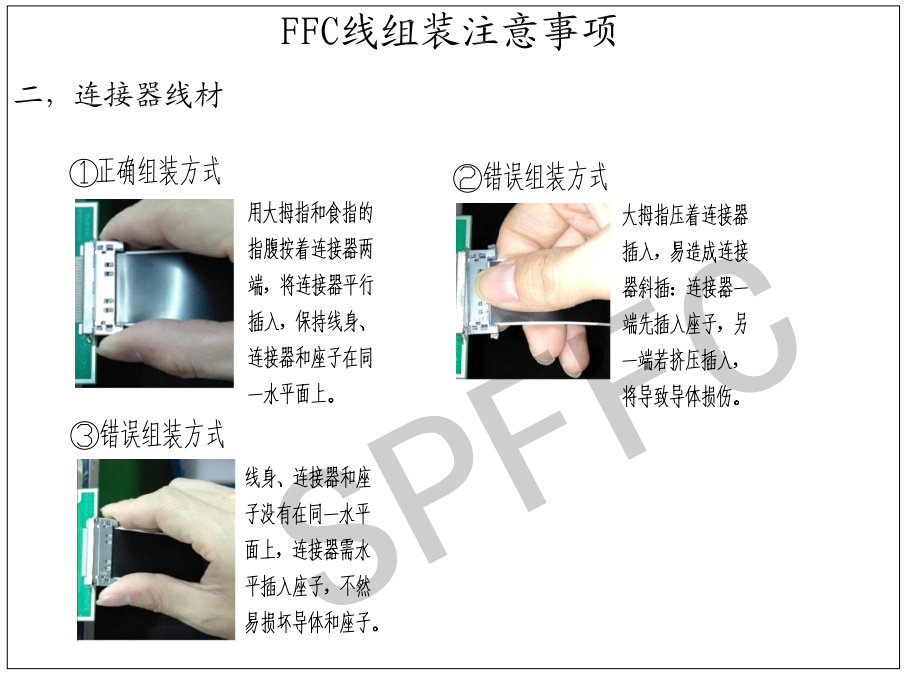

• 二、带连接器线材

1.正确组装方式：大拇指和食指同时按住连接器二端，将连接器平行插入，保持连接线身、连接器和座子在同一水平面上。

1. 错误组装方式：大拇指压着连接器插入，易造成连接器斜插，连接器一端先插入座子，另一端若挤压插入将导致导体损伤和插接顺序错误；线身、连接器和座子时不在同一水平面上，连接器需水平插入座子，不然易损坏导体和座子。
