国芯思辰|八通道16位ADC GAD7689兼容AD7689用于电脉冲

电脉冲治疗仪作为一种功能性电刺激设备在康复医学领域应用广泛，并具有不错的治疗效果，其安全可靠、无创无痛的特点。功能性电刺激是指按照预先设定好的程序，输出一组或多组有序的、指定强度的低频脉冲至人体肌肉，刺激肌肉运动以改善肢体运动功能的方法。

国芯思辰某工程师在设计一款电脉冲治疗仪时，以FPGA为控制核心，通过放大电路和滤波电路对电极拾取的人体健肢表面肌电信号进行调理，由GAD7689模组转换器对调理信号进行采集，并通过USB20接口将数据传输到PC端，然后根据PC端所得到的电信号值，控制多路电脉冲输出相应的电脉冲作用于患肢肌群上。

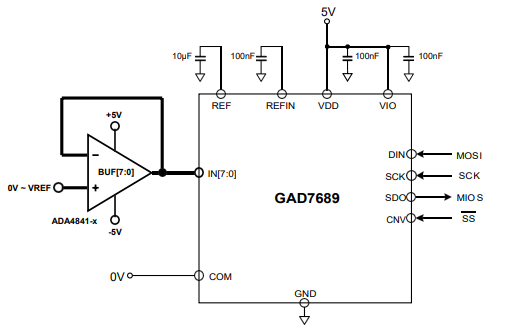

GAD7689连接图

国产寄存器（SAR）型八通道16位ADC GAD768目前已被广泛应用于多通道系统监控、医疗仪器、数据采集等设备中，该ADC采用单电源供电。

GAD7689拥有多通道低功耗数据采集系统所需的所有组成部分，包括: 无失码的真16位SAR ADC；用于将输入配置为单端输入、差分输入、单极性或双极输入的8通道低串扰多路复用器；内部低温漂带隙基准源(可选2.5V或 4.096V)及缓冲器；温度传感器；可选择的单极点滤波器；以及当多通道依次连续采样时非常有用的序列器。

GAD7689使用简单的SPI兼容接口实现配置寄存器的写入何转换结果的读取，数字接口使用单独的供电电源（VIO），被设定为逻辑电平，功耗与采样率成正比。

GAD7689在电脉冲治疗仪中的应用优势：

•吞吐速度250KSPS，动态范围88dB；

•积分非线性±0.8LSB（典型值），最差值±1.6LSB；

•功耗13.0mW@5V, 250KSPS；

•待机电流50nA，工作温度范围为−40°C至+85°。

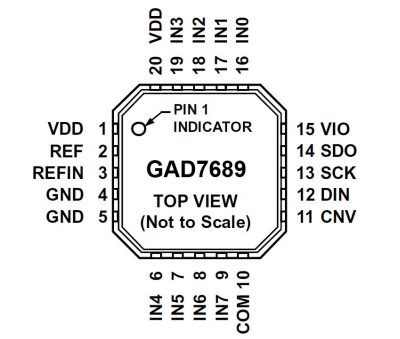

•采用小型的20引脚QFN封装。
