如何正确选择合适的RF射频测试探针

在电路间传递高频信号的超小型高频同轴连接器。主要用于智能手机、平板电脑、可穿戴设备、及其他更小更薄的高性能通讯设备等。

带开关的高频同轴连接器贴装于射频线路内，可测量射频电路及ANT特性。其内部设置了机械开关，使用奥纳科技专用探针，分开射频电路和ANT电路，可在互不影响的状态下测量电路。

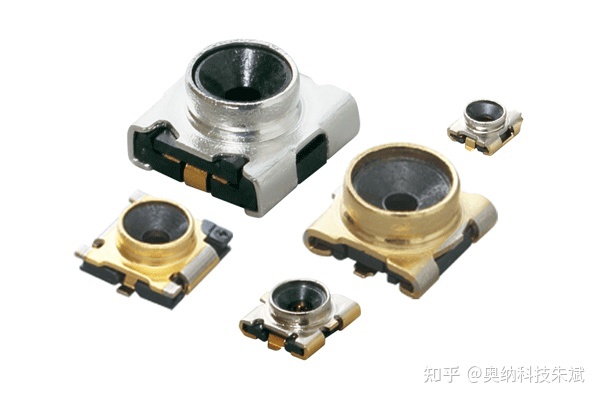

带开关高频同轴连接器

开关连接器（Switch Connector)使用于以智能手机为首，电脑，平板电脑，家电等各种无线连接设备中。

RF开关连接器用于测试电路中的射频信号

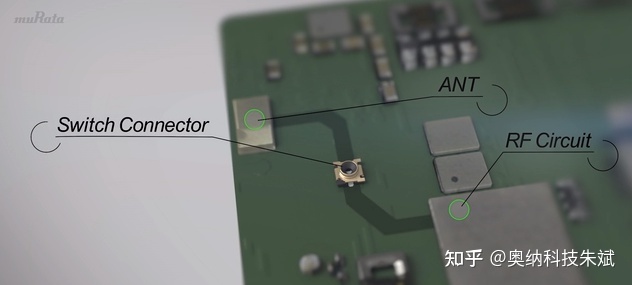

RF测试座在射频电路中的排列

通过将其安装在射频线路中，即可将射频电路与天线电路断开。

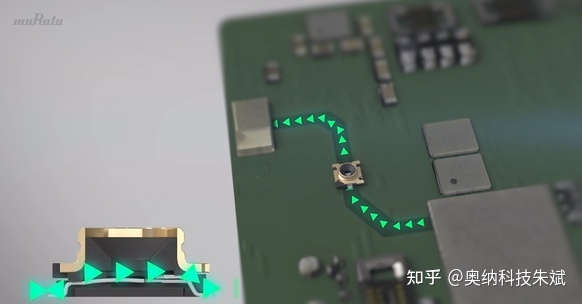

射频信号在RF射频测试座中通过

在互不影响的情况下测量电路

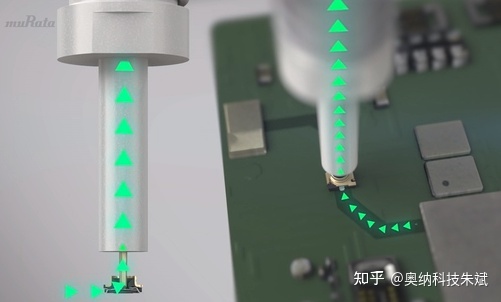

射频信号经RF射频探针传输到仪器中

不同品牌，不同型号的RF射频测试座，在外观，结构，尺寸上都不相同，所以在进行射频测试时要根据所使用的RF射频测试座来选择相匹配的射频探针。

使用具有自动校准对位的探针，即可简单进行射频信号测量。

活用开关连接器，可以制造过程中进行测试，大幅改善测量工序，节省成本，提高生产效率。

奥纳科技专业销售的探针按结构分主要有2种：

一种是内置弹簧设计的标准RF探针，另一种是外置弹簧设计的自带浮动装置的RF探针。

同时根据现在电子产品功能复杂化，一个产品上同时分布有多个RF射频测试座需要测试，我们推出了迷你化的射频探针，宽度最小仅为3mm。

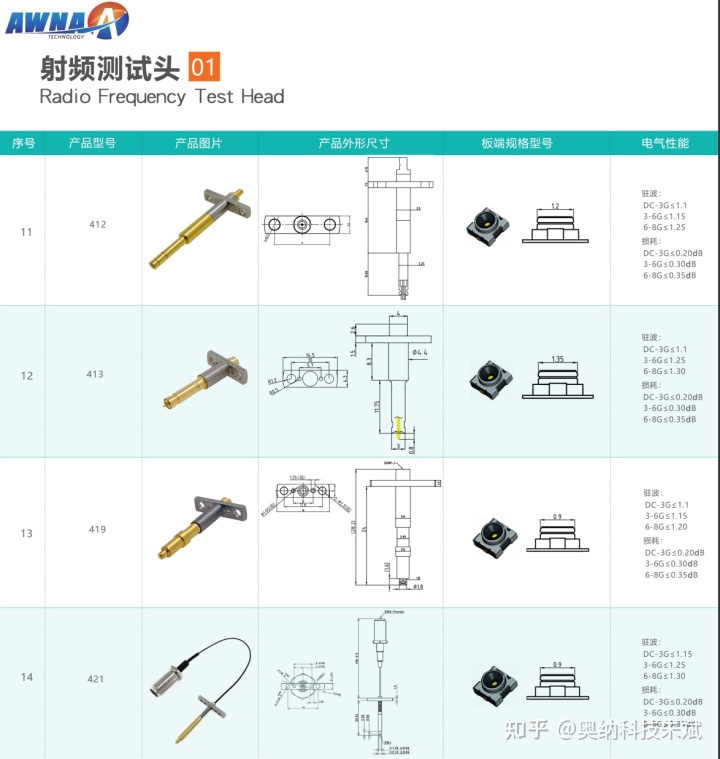

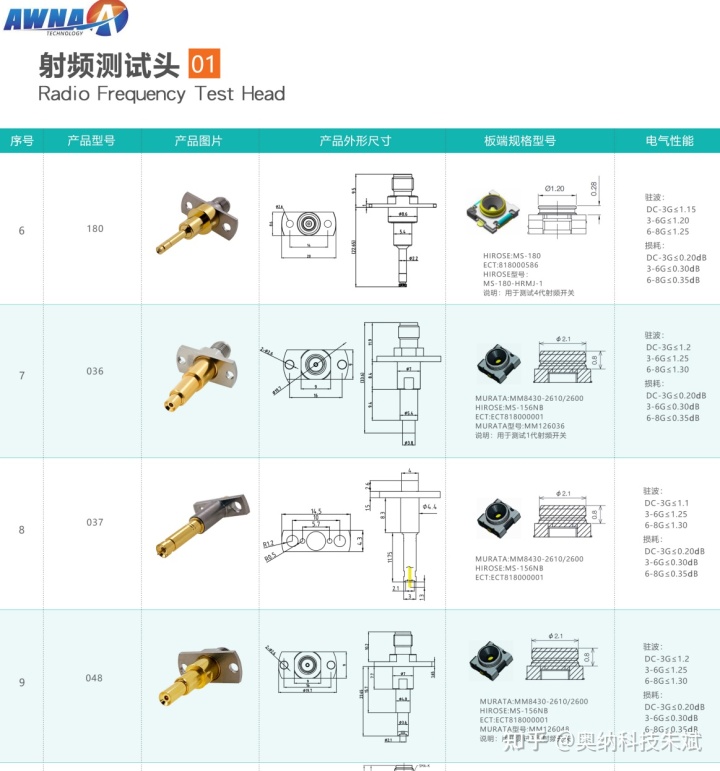

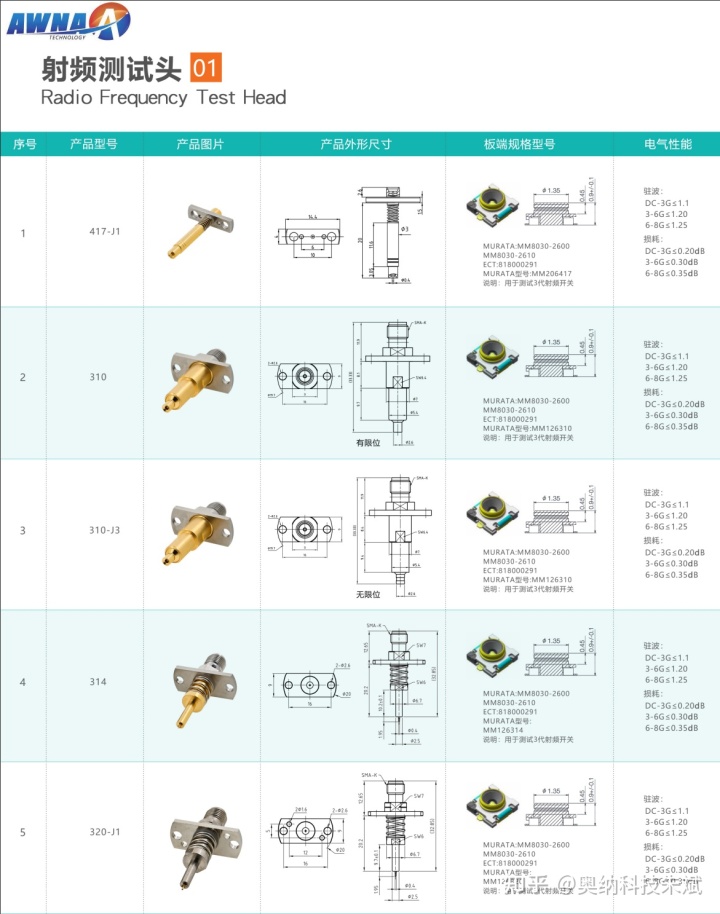

奥纳科技RF射频测试探针选型
