如何正确的给无线模块安装八木天线

SW433-BM-11DB是我司的一款433MHz定向八木天线，它是一款为无线室外系统设计的专用天线。具有高增益、良好驻波比、结构巧妙、安装方便、性能稳定等特点,同时具有很好的防振动和老化能力。八木天线一般搭配大功率的无线模块来使用的，例如我司的LoRa6500PRO 5W LoRa无线模块和LoRaP30Pro 30W LoRa无线模块,超大功率的它们，加上八木天线增益效果，可以极大的增加无线模块的通讯距离。

​

搭配八木天线时，一个正确的安装方式是非常重要的，很多客户跟我司反映八木天线没有达到预期的增益效果都是因为不正确的安装方式导致。可见一个正确的安装方式是多么重要的，下面我司为大家写出正确的安装流程，希望能帮助到大家。

结构介绍

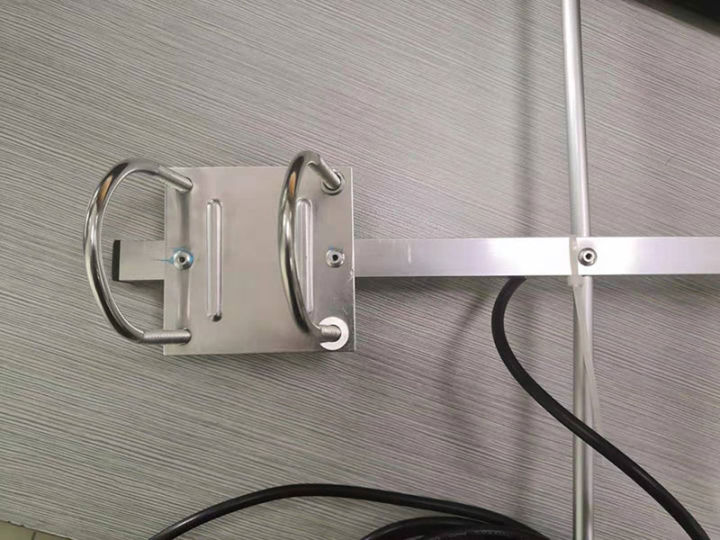

1、此处是八木天线的底部，是用来捆绑在固定杆子上的，可通过螺丝来调节松紧程度。如下图：

​

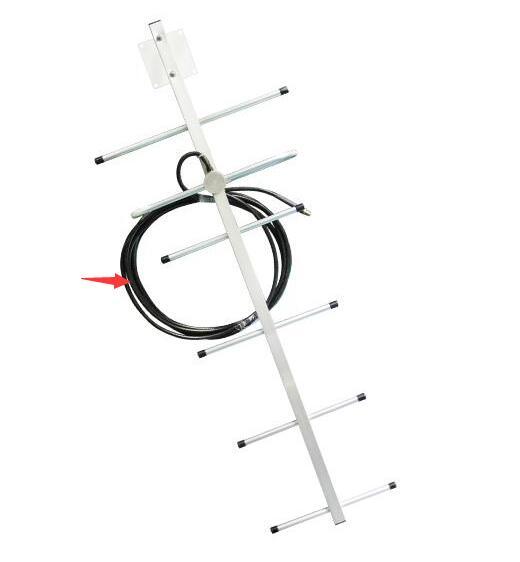

2、黑色的长线是天线的延长线，用来与无线模块连接。

​

安装流程

1、我们选择安装天线的地方尽量远离障碍物、环境空旷的地方。天线离地至少一米以上，天线高度越高，对无线模块的增益效果就越好。

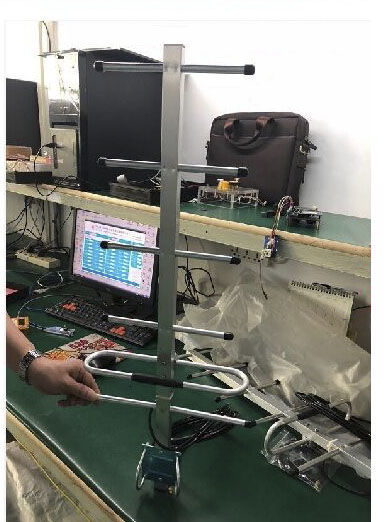

2、发射机无线模块的天线要选择垂直安装，如下图：

​

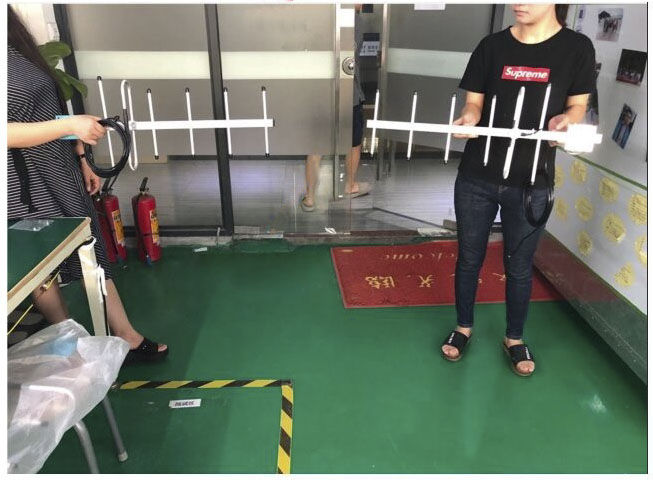

3、接收机无线模块的天线要水平安装，如下图：

​

这是我司工程师经过多次实验后，得出的结果，天线这样安装方式给无线模块带来增益的效果是最好的。当然如果发射机与接收机都是水平或者垂直安装都不能说是错误的安装，只是增益的效果会变得差一些。所以这也是我司推荐给大家安装八木天线的方式，希望能帮助到大家。
