找方案 | 基于ST STEVAL-ASTRA1B的物件追踪器方案

电子商务蓬勃发展，生鲜电商物流的要求，不只是车队管理，还包括全程的环境监控，以确保消费者收到的商品还是一样新鲜、没有食安疑虑。除了生鲜食品外，医疗用的药品与疫苗等，也容易受到温度影响而变质，同样需要运输过程中的监控，以确保药品或疫苗的效力！

意法半导体(STEVAL-ASTRA1B)配备了全面的软件、固件库、工具、电池和塑料外壳。由于其模块化和优化设计，它简化了跟踪和监控创新解决方案的开发。

STEVAL-ASTRA1B - Multiconnectivity asset tracking reference design based on STM32WB5MMG and STM32WL55JC - STMicroelectronics
https://www.st.com/en/evaluation-tools/steval-astra1b.html

STEVAL-ASTRA1B 围绕 STM32WB5MMG 模块和 STM32WL55JC SoC 构建，用于短距离和长距离连接（BLE、LoRa 和 2.4 GHz 和低于 1 GHz 的专有协议）。还提供用于 NFC 连接的 ST25DV64K。板载 STSAFE-A110 增强了安全功能。

该方案嵌入了一整套环境和运动传感器（LIS2DTW12、LSM6DSO32X、HTS221、STTS22H、LPS22HH）。此外，Teseo-LIV3F GNSS 模块提供户外定位。

围绕 ST1PS02 和 STBC03 构建的电源管理针对长电池寿命进行了优化。

FP-ATR-ATRA1 是一个 STM32Cube 功能包，用于STEVAL-ATRA1B实现了完整的资产跟踪应用程序，支持远距离连接和短距离连接。该应用程序从环境和运动传感器读取数据，从 GNSS 检索地理位置，并使用 Bluetooth Low Energy 和 LoRaWAN 连接将其发送到云端。

FP-ATR-ATRA1 封装支持低功耗配置文件和相关转换，以确保长时间的电池续航。此外，它还提供安全元素管理、添加自定义算法的可能性、调试接口和扩展能力等关键功能。

固件以标准源代码 .zip 文件的形式提供。

完整的资产跟踪固件应用程序，用于管理远程连接 (LoRaWAN) 和短距离连接（蓝牙 低能耗和 NFC）

有以下特色:

1.用于监控资产状态的环境和运动传感器管理

2.基于 Teseo-LIV3F 上可用的 GNSS NMEA 字符串的户外定位和地理

3.安全元素个性化和证书检索

4.具有低功耗操作模式的电源/电池管理

5.支持不同用例的灵活状态机

6.预定义的可定制用例：

车队管理;

牲畜监测;

货物监控;

7.可用于 STEVAL-ATRA1B 的实施

8.完全集成在端到端的概念验证生态系统中，其中包括：

DSH-ASSETRACKING 网络云仪表板；

Google Play 和 App Store 上提供的 STAssetTracking 移动应用程序；

FP-ATR-ASTRA1 - STM32Cube function pack for the STEVAL-ASTRA1B multiconnectivity asset tracking reference design - STMicroelectronics：
https://www.st.com/en/embedded-software/fp-atr-astra1.html

►场景应用图

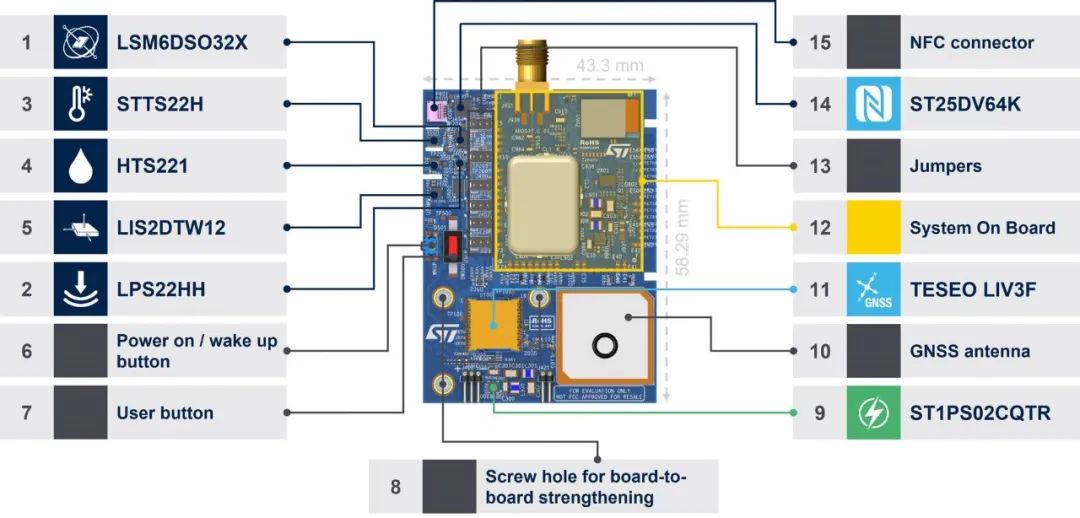

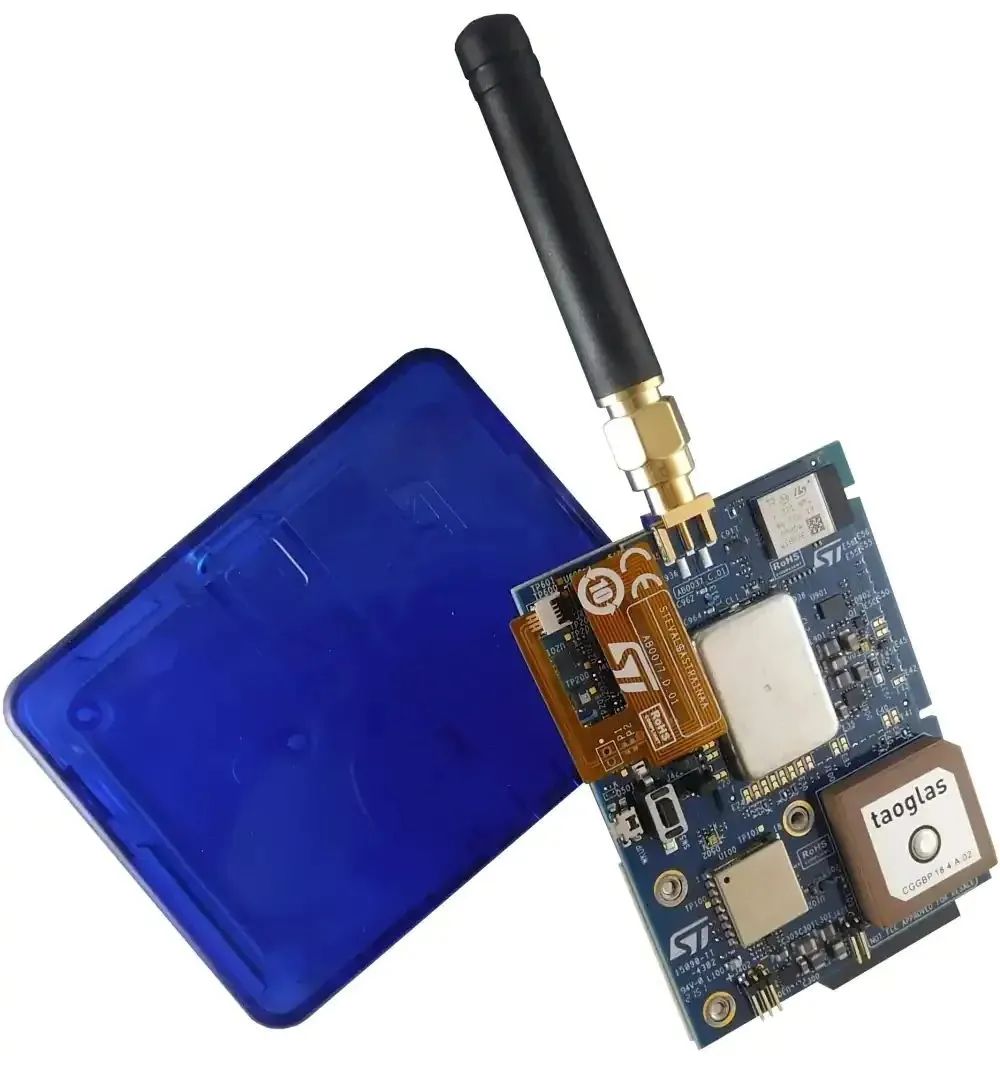

►展示板照片

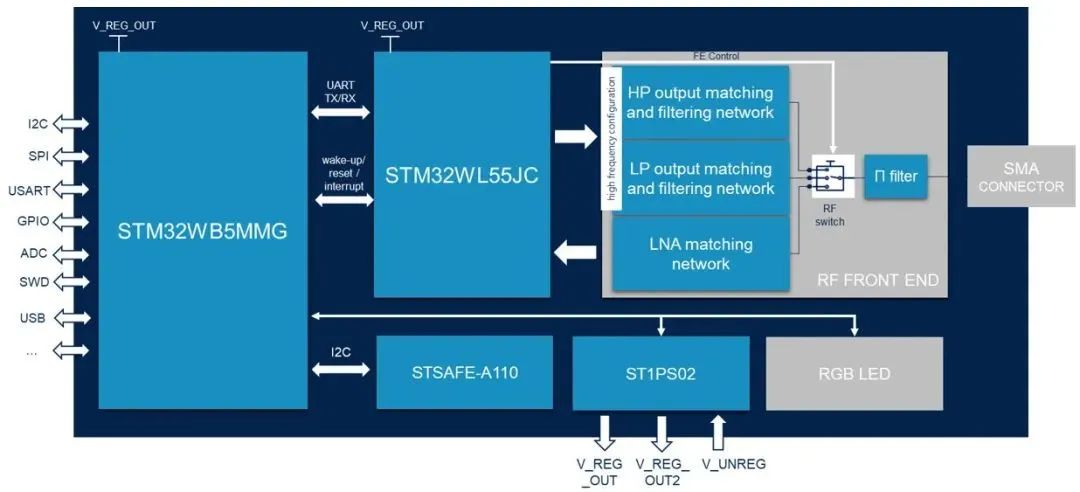

►方案方块图

►核心技术优势

1、结合卫星定位,LoRa传输技术及环境监控多功能;

2、工作及功耗的优化以延长电池续航时间;

3、应用程式完整,上手修改容易;

4、结构完整,用料精简;

5、符合安规及认证;

►方案规格

超低功耗和多连接资产跟踪平台；

两个无线 SoC：STM32WB5MMG 2.4 GHz 无线双核 SoC 模块作为主应用处理器，支持蓝牙STM32WL55JC sub 1-GHz 无线双核 SoC，支持多调制（LoRa 和 GFSK）；

ST25DV64K 用于 NFC 连接；

具有同步多星座的 Teseo-LIV3F GNSS 模块；

环境和运动传感器：STTS22H、LPS22HH、HTS221、LIS2DTW12 和 LSM6DSO32X；

STSAFE-A110 安全元件；

采用智能电源管理架构的电池供电解决方案（ST1PS02、STBC03 和 TCPP01-M12）；

FP-ATR-ATRA1 STM32Cube功能包；

端到端概念证明生态系统移动应用程序和云仪表板：DSH-ASSETRACKING 网络云仪表板STAssetTracking 移动应用程序可在 Google Play 和 App Store 获得；

480毫安锂电池；

SMA天线；

NFC天线。
