三种工作模式无线WiFi模块，多种低功耗方案任你

我们的日常家居中必不可少的有什么呢？

WiFi网络一定是其中之一。

各位用户到家可能还没有开门，手机与家庭的WiFi就已经连接好了；初次来家里做客的朋友，也许坐下来的第一句就是问：你家WiFi密码是多少？

物联网设备接入我们的手机、电脑，常用的方法有：WiFi、NFC等，但是想拥有稳定的WiFi信号只是我们日常使用网络的的基础需求，今天我们为大家介绍的是泽耀科技研发的WiFi模块——A51系列，它能满足用户更多想象，让你实现真正的“WiFi”自由！

一

A51系列WiFi模块

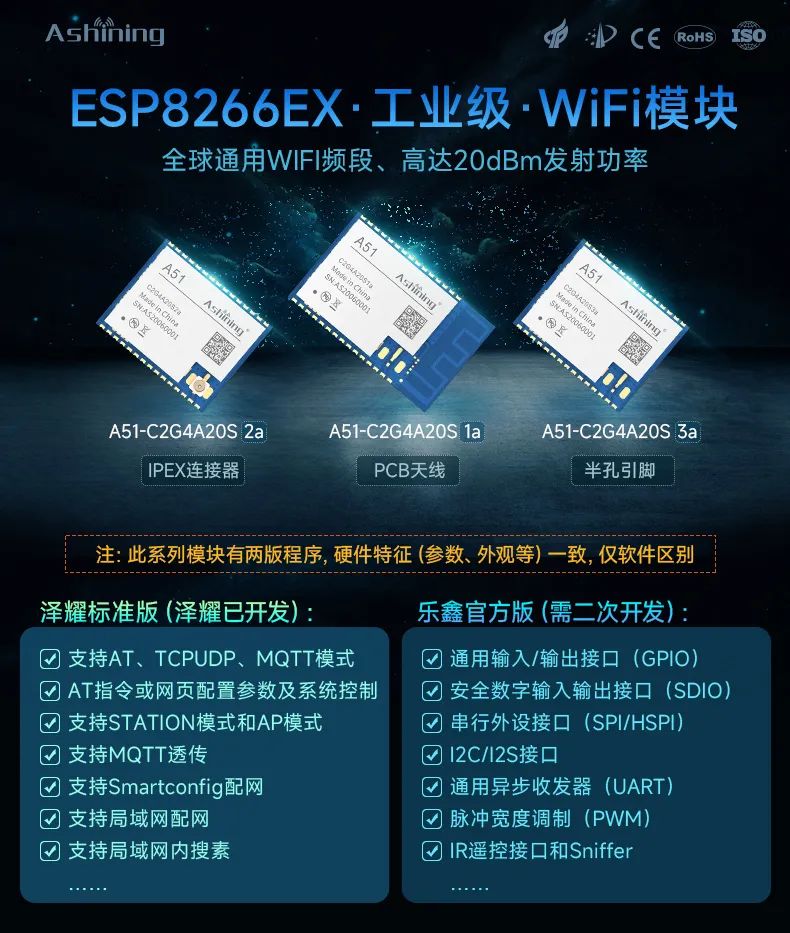

A51系列是2.4G频段的WIFI模块，基于乐鑫ESP8266EX为核心处理器，并符合802.11 b/g/n(HT20)协议规范。该系列模块RF信号最大功率约+20dBm，提供3种RF信号输出的版本：板载天线、IPEX连接器和半孔引脚，模块均采用1.27mm间距的半孔引脚的SMD封装，重量轻，体积小，方便集成。

关于ESP8266：它是一款超低功耗的UART-WiFi透传模块，拥有业内极富竞争力的封装尺寸和超低能耗技术，可将用户的物理设备连接到Wi-Fi 无线网络上，进行互联网或局域网通信，实现联网功能。

而为了方便 广大用户上手，减少开发的时间成本，泽耀科技选用ESP8266芯片研发出了A51系列 WiFi模块，仅需要通过串口使用AT指令控制，就能满足大部分的网络功能需求。

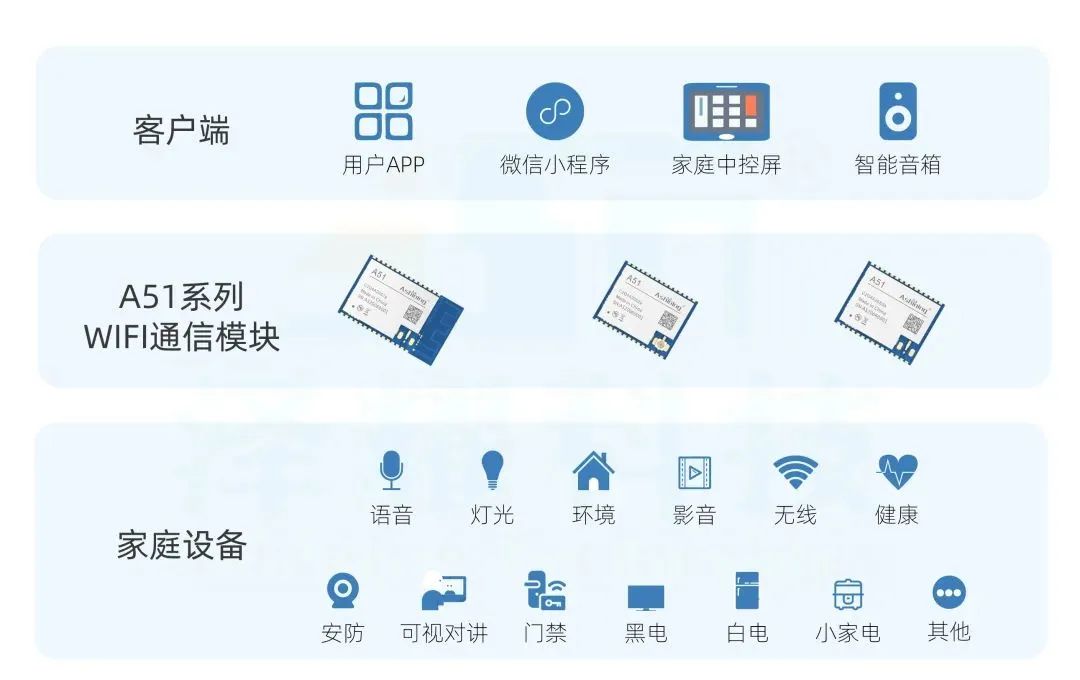

WiFi模块通过串口AT指令与单片机通讯，实现串口透传。将硬件联网之后，即便是像全屋家居这样的 场景也可轻松实现！

二

A51WiFi模块功能展示

作为工业级WiFi模块，A51支持全网通WiFi 频段 、高达20dBm发射功率，且多种功耗模式：灵敏模式、普通模式、省电模式、超省模式、睡眠模式、深度睡眠模式，适用更多不同场景。

1.灵敏模式（Active 模式）：模块的工作主频为 160MHz，模块全速运行，模块不做任何省电操作，因此此模式下模块工作最灵敏，性能最优，响应速度最快，数据传输延迟最低。

2.普通模式：模块主频降低为80MHz，其他和灵敏模式一致。此模式下数据收发流畅，延迟小。

3.省电模式：模块主频为 80MHz，CPU一直保持工作状态，可以响应外部的所有输入，模块的无线部分会跟随连接的路由器的DTIM Beacon节拍睡眠和醒来，因此不会丢失网络下发的数据和模块上传的数据，用户可以在任何时间从串口输入透传数据，数据不会丢失，用户数据会在无线醒来期间发送到网络端。

4.超省模式：模块主频为 80MHz，CPU和无线部分一同跟随连接的路由器的DTIM Beacon节拍睡眠和醒来，因此不会丢失网络下发的数据和模块上传的数据。所以在睡眠期间的所有输入，CPU将都不能响应。如果用户在睡眠期间向串口发送数据，那么这些数据将丢失，用户在此模式下想要发送数据到网络端，需要重复提交数据，以达到数据在模块醒来期间被收到的目的。网络端下发的数据，模块将会在醒来期间发送给串口设备，因此，网络端下发的数据将不会丢失。

5.睡眠模式：模块的主频为 80MHz，睡眠期间模块将关闭 CPU 和无线，因此睡眠期间模块不能收到网络端的数据。用户可以设置模块在网络连接成功，并且没有接收和发送任何数据开始计时多长时间进入睡眠，也可以设置模块从睡眠开始多长时间自动醒来，如果用户想要模块一直睡眠，直到串口有数据才被唤醒，那么可以将醒来时间设置为 268436ms（即最大值）。

模块在睡眠期间 CPU 停止工作，不会响应外部中断，用户如果想要发送数据，可以先从串口发送一个唤醒包，然后等待 CHSTA 引脚输出低电平，用户再将要发送的数据从串口输入，这样数据就不会丢失。

睡眠模式下，为了让功耗尽量降低，用户可以配置模块在睡眠期间是否保持 GPIO 的输出状态，如果睡眠期间GPIO 不输出，那么 GPIO 将变为高阻态。

6.深度睡眠模式：在深度睡眠模式下，模块主频为80MHz，深度睡眠期间模块将关闭 CPU 和无线，因此深度睡眠期间模块不能收到网络端的数据。用户可以设置模块在网络连接成功，并且没有接收和发送任何数据开始计时多长时间进入深度睡眠，也可以设置模块从深度睡眠开始多长时间自动醒来，如果用户想要模块一直处于深度睡眠，直到通过外部被唤醒，那么可以将醒来时间设置为 268436ms（即最大值）。

模块在深度睡眠期间 CPU 停止工作，不会响应外部的所有输入，用户如果想要发送数据，只能通过模块复位让模块重新运行。如果用户设置了醒来时间，那么模块会 在时间到时自动复位重新运行。

深度睡眠模式下，为了让功耗降到最低，用户可以配置模块在深度睡眠期间是否保持 GPIO 的输出状态，如果睡眠期间 GPIO 不输出，那么 GPIO 将变为高阻态。

模块具有多种配网方式：Smartconfig配网、局域网内模块配网、局域网内搜索、网页配网、AT指令配网等。以上只有模块工作在透传模式下才起作用，在配置模式和 Smartconfig 模式下被使用。用户可以根据现场情况，选择使用不同的模式，来达到最佳效果。

三

A51模块特点及优势

1.稳定安全，数据不丢失

每路Socket有个5K环形缓冲区。心跳包与注册包，防止服务器与模块断连，保证数据在身份合法的客户端间通讯。

同时数据加密无忧支持多种加密方式，例如ESP IE加密系统，用于两个设备快速交换key或其他信息。

2.重量轻，体积小，方便集成

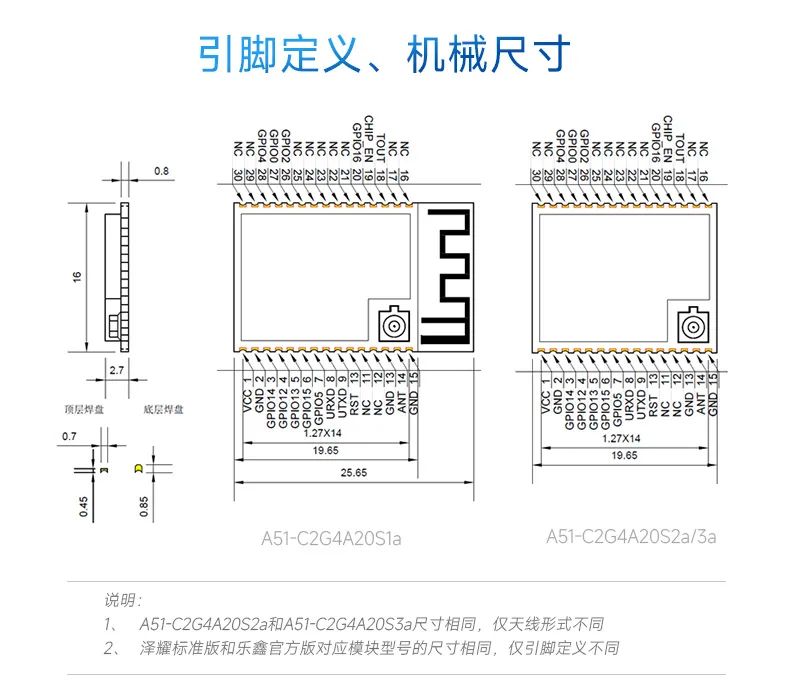

模块均采用1.27mm间距的半孔引脚的SMD封装，模块引出芯片全部IO，用户可根据应用场景自行开发固件。

3.工业级抗干扰

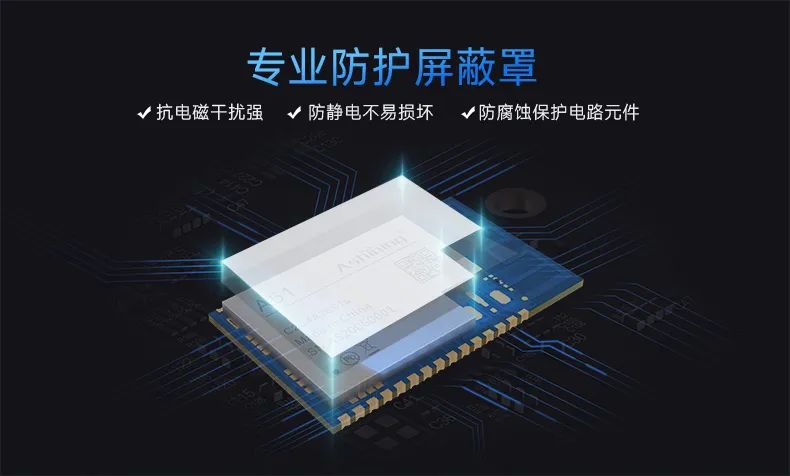

专业防护屏蔽罩，抗电磁干扰、防静电不易损坏、EMC电磁兼容、防腐蚀保护电路元件。

4.支持固件升级

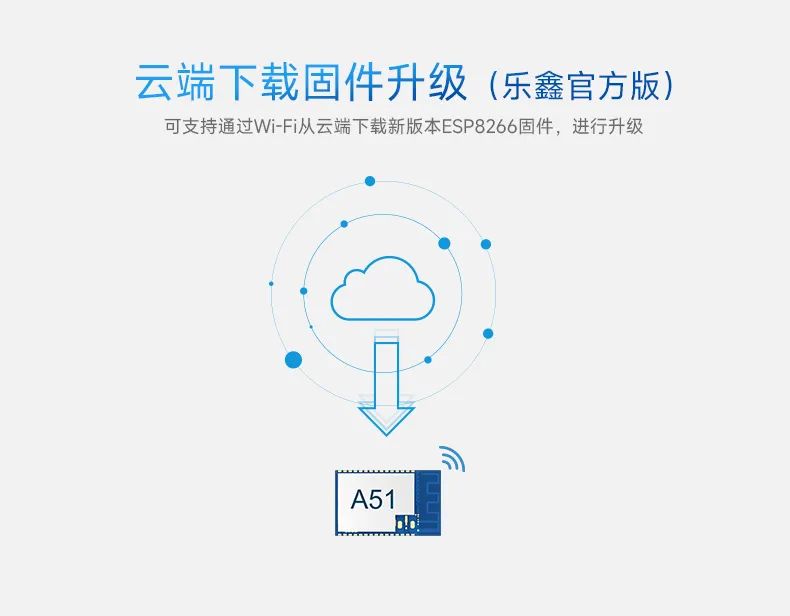

通过云端下载固件升级，支持通过WiFi从云端下载新版本的ESP8266固件进行升级。

5.采用三种天线接口，适合更多使用场景

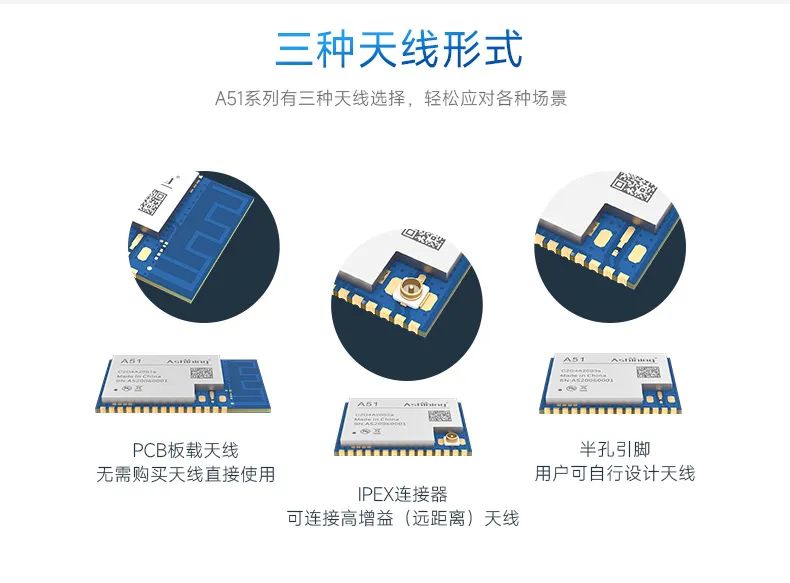

IPEX天线接口，可连接高增益（远距离）天线；PCB板载天线，直接使用，无需另外购买天线；半空引脚，预留位置，用户可自行设计天线，更方便的实现二次开发。

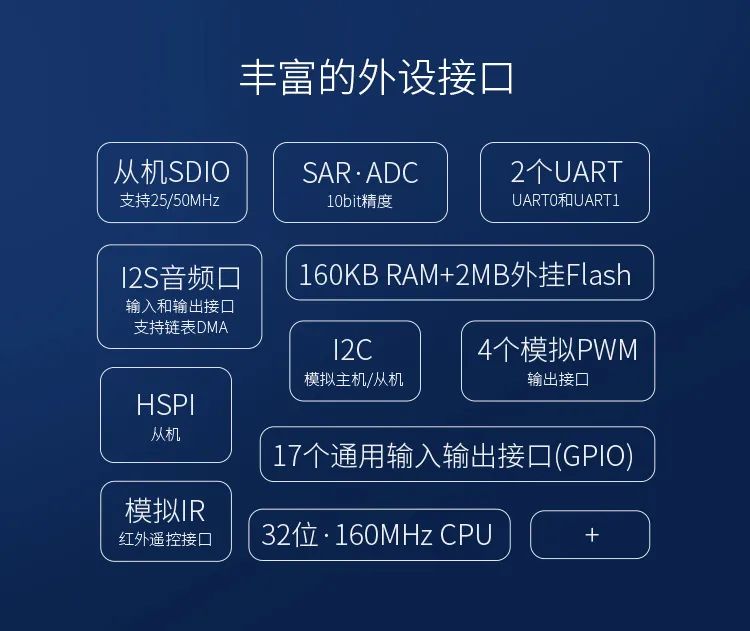

6.丰富的外设接口，满足各种客户的习惯需求

A51系列模块适用于多种应用场景，如智慧城市、智慧工业、智慧农业，尤其是智能家居及可穿戴设备方面等等。
