找方案 | 基于Semtech LLCC68的LoRa低成本射频模块

智慧农业解决方案

终端数据快速上报，信息实时反馈，便于工作人员及时调整、优化农业工作流程，提高农业生产收益。

智能抄表解决方案

远距离采集数据，提高工作效率，低功耗传输，速率灵活可调，减少电池更换频率解决布点分散难题，方便统一管理和全面检测。

智能家居解决方案

无需布线即可进行数据采集，精准监控每个区域。便于实时了解智能家居工作实况，并及时进行调整。

市场优势：

WH-LR36-L是基于Semtech公司LLCC68芯片开发的一款LoRa低成本射频模块，模块电源输入范围为1.8-3.7V，可实现3.5公里无线通信，高灵敏度，协议自定义，具有性价比高、远距离，性能稳定，低功耗，穿透绕射能力强等特点。

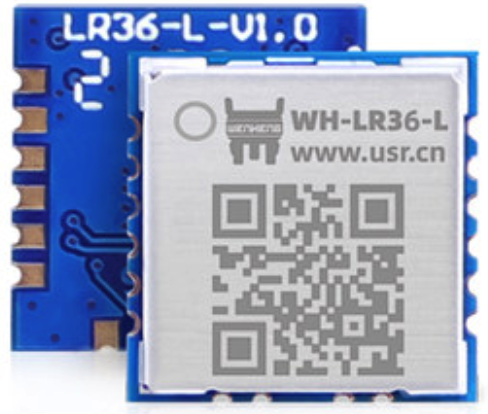

►产品实体图

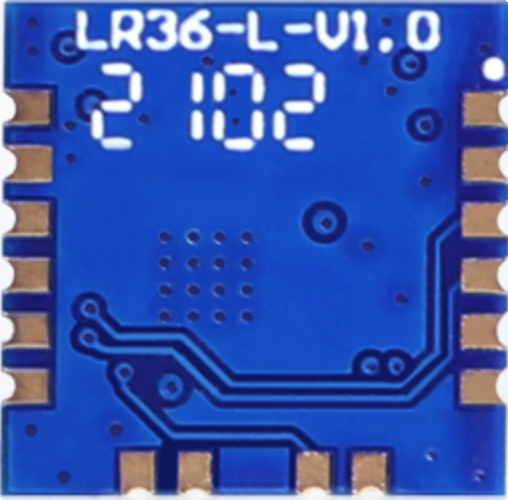

►展示板照片

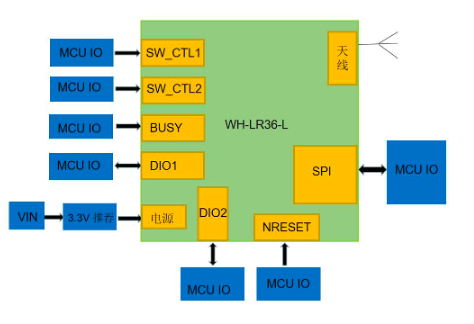

►方案方块图

►核心技术优势

LLCC68同时支持LoRa模式和FSK模式;

与传统的小无线产品相比，LLCC68的FSK模式的灵敏度更高;

LLCC68的LoRa模式支持更完善的性能和解决方案。

►方案规格

工作频段：410~510MHz;

发射功率（典型值）：22dBm@470MHz;

接收灵敏度：-129dBm@1.76Kbps;

传输距离(空旷，无干扰，参考值，和测试环境有关)：3500m@1.76Kbps;

数据接口：SPI;

工作电压：1.8V-3.7V(3.3V典型值）;

工作电流（典型值）：发射电流(典型值)107mA@3.3V;

接收电流(典型值)：4.5mA@3.3V;

休眠电流(典型值)：0.65uA@3.3V;

工作温度：-40℃~+85℃;

存储温度：-55℃~+125℃;

工作湿度：5~95%RH(无凝露);

存储湿度：5~95%RH(无凝露);

尺寸：11.5mmx11.6mmx2.8mm
