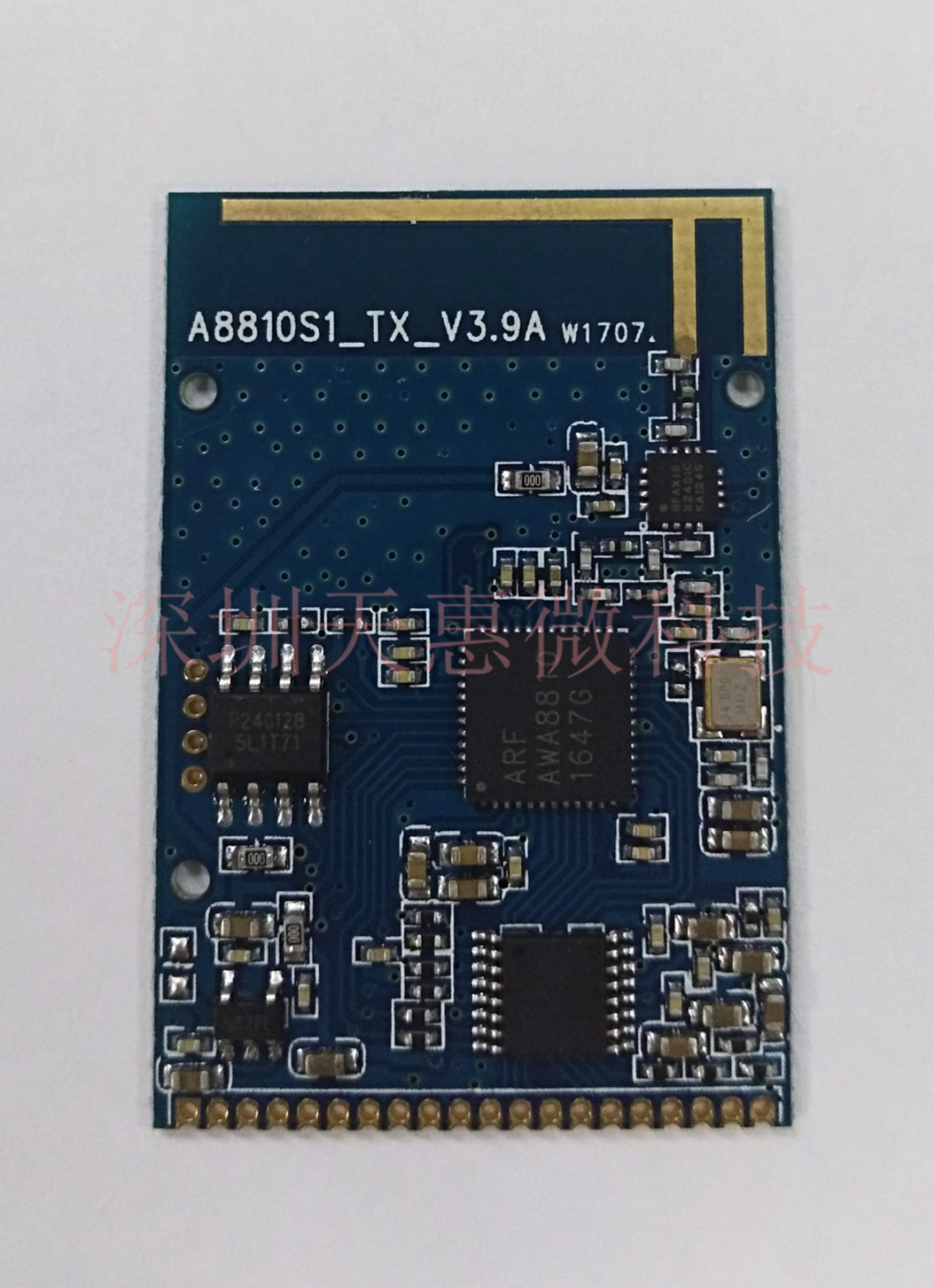

A8810S1是一对远距离的2.4G无线音频传输模组。模组专业的RF电路设计配合独有的软件跳频机制，有效提高了RF的抗干扰能力及传输距离。模组内置高性能的音频转换器，支持48K/16bit高品质 的音频采样，实现了无压缩的数字音频传输。A8810S1板载EEPROM，并预留接口支持软件在线烧录。模组保留了 GPIO、UART及I2S数字音频接口，方便了功能的扩展。A8810S1适用于无线教学，无线会议麦克风。
性能参数
频率响应: 20–20K Hz；
l 音频数据采样:无压缩16位48KHZ。
l 信噪比：90db；
l 失真度：0.05%；
l 小于12.5ms的声音延迟特性；
l 支持自定义IO编程
l 有效传输距离25M
方案框图
1 发射端
模拟的音频信号经过24位专业音频AD转换为数字信号，MCU实时采集AD的数据，并进行处理，然后通过RF发送出去。MCU主要负责AD数据的实时采样和发送，以及数据压缩，编码，加密等。
2 接收端
MCU实时接收RF的数据，经过解压缩、解码等处理后送到24位的音频DA器后变成模拟信号输出。
1.4 2.4G无线麦克风对比模拟麦克风
| 对比项 | 2.4G麦克风 | 模拟麦克风 |
| 调制方式 | GFSK，即高斯频移键控调制 | PLL锁相环 |
| 传输方式 | ADC转换为数字信号后传输，可工作于复杂的环境 | 载波减调制信号后还原部分语音 |
| 语音还原质量 | 接收还原的声音质量等同于咪头用有线连接的质量 | 接收还原的声音质量明显劣于咪头用有线连接方式的质量 |
| 抗干扰能力 | 干扰信号不能混入数据包，当遇到干扰影响时，可以变换频点避免产生噪音 | 易受干扰，干扰信号会影响VCO载波，扰乱载波产生噪音 |
| 频点复用 | 功率可调，多房间固定间距支持频点复用 | 功率可调，不支持频点复用 |
| 对频方式 | 发射机开机自动扫描干净频段，并在握手时通知接收机 | 需手动筛选干净频点，或是使用旧频点 |
| 频点偏移 | 发射机用内置MCU设置频点，并发出对频信号，接收机扫描到对应对频信号锁定频点，并随时响应发射机变换频点指令 | 受环境温度，元器件性能的影响，会改变载波频点，造成频点偏移而无法对频工作 |
| 发射距离 | 动态可调，可以动态自动调整来适应距离 | 最多三级可调 |
| 频响宽度 | 20~20KHZ | 会有局部丢失 |
| 一致性 | 高，品质取决于设计，元器件一致性稳定 | 品质取决于元件的一致性和后期技术员的调试 |
| 保密性 | 数据包传输，不会被模拟话筒接手，非对应ID接收器不会显示信号，一个接收端只能接收一路信号 | 接收器会被多个其他同频点或谐波频点的发射器干扰，同理发射机信号会被其他接收机扫频接收 |
| 电量显示 | 在接受端显示发射机电量情况 | 在接收端显示发射机电量情况 |
| 功能扩展 | 电平检测和音量调节 | 无法扩展和传输指令 |
| 同频点冲突 | 不会出现，近距离一对一配对，ID号不同不能接收。 | 同频点干扰会出现嘶哑声或是信号冲突使接收机哑音-发音-哑音-发音，造成声音断续 |
1.5 方案总结
1． 发生干扰影响时，可以变换频点避免串频。
2． 高效的的2.4G音频MCU实现数据的实时采样、处理以及发送，具有极短延时性；
3． 专业的24bit ADC/DAC器件，保证宽动态范围、小谐波失真、低噪音；
4．48K采样，26个通道自动跳频防串扰。
