找方案 | 基于Infineon SoC蓝牙CYW20820之蓝牙音乐灯控

1. 蓝牙音乐灯控发射器方案介绍：

蓝牙已经成为我们生活的一部分：蓝牙耳机，车载蓝牙，蓝牙的PC配件等；这次我们介绍的是蓝牙音乐灯控发射器方案；现在很多场合都会用到音乐灯，比如舞台，KTV，音乐喷泉灯等，都是通过音乐的来控制灯光的效果，不同的音乐搭配不同灯光，使得氛围与音乐更加契合，更加能够营造非常丰富的氛围，比如舒缓的音乐搭配柔和的灯光；很有节奏感的音乐就搭配激烈变换的灯光；

2. 蓝牙音乐灯控发射器实现原理：

播放器通过Audio的lineout输入给到蓝牙音乐灯控发射器，通放大器放大Audio信号，再经过ADC采用得到Audio的幅值；再通过蓝牙将Audio的幅值发送出去，音乐灯接收到来自灯控发射器的命令后，根据命令控制和调节音乐灯的变换（色彩/亮度/渐变等）；

3. CYW20820的介绍和框图：

CYW20820是一款支持蓝牙5.2的单芯片解决方案产品，针对蓝牙Mesh、音频、语音、可穿戴设备、鼠标、键盘、游戏、控制器、遥控器以及其他广泛的物联网(IoT)应用。CYW20820完全实现蓝牙Mesh 1.0规范，并采用最高级别的集成来消除外部组件，降低整体系统成本。

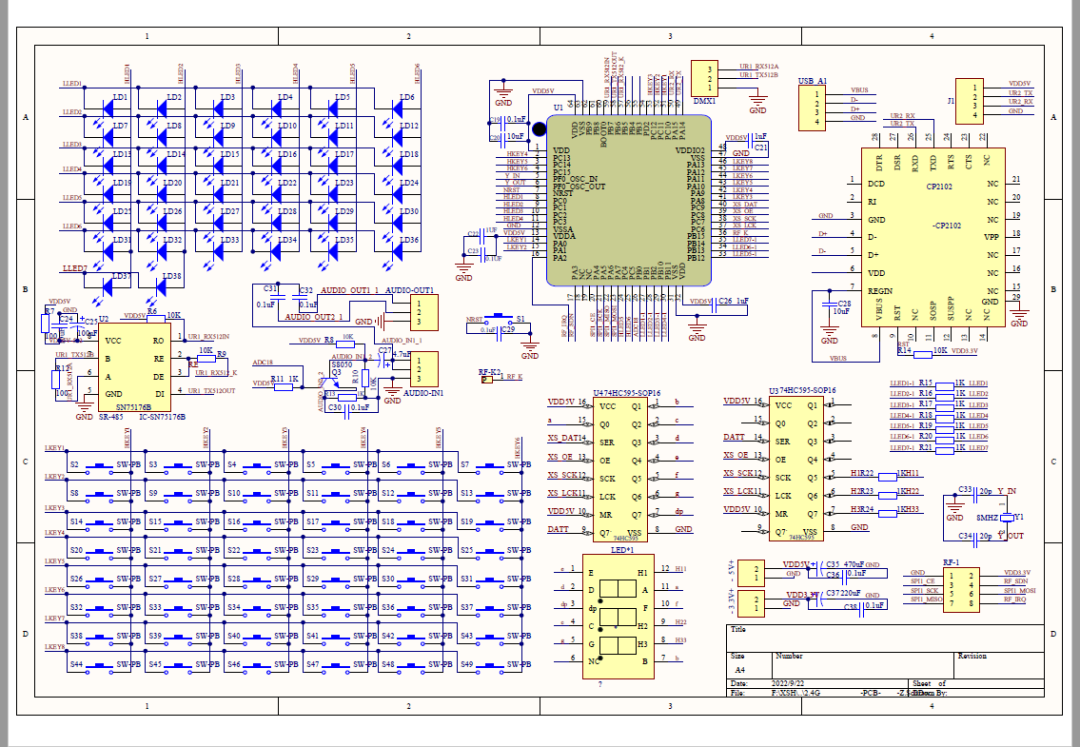

4. 方案原理图：

►场景应用图

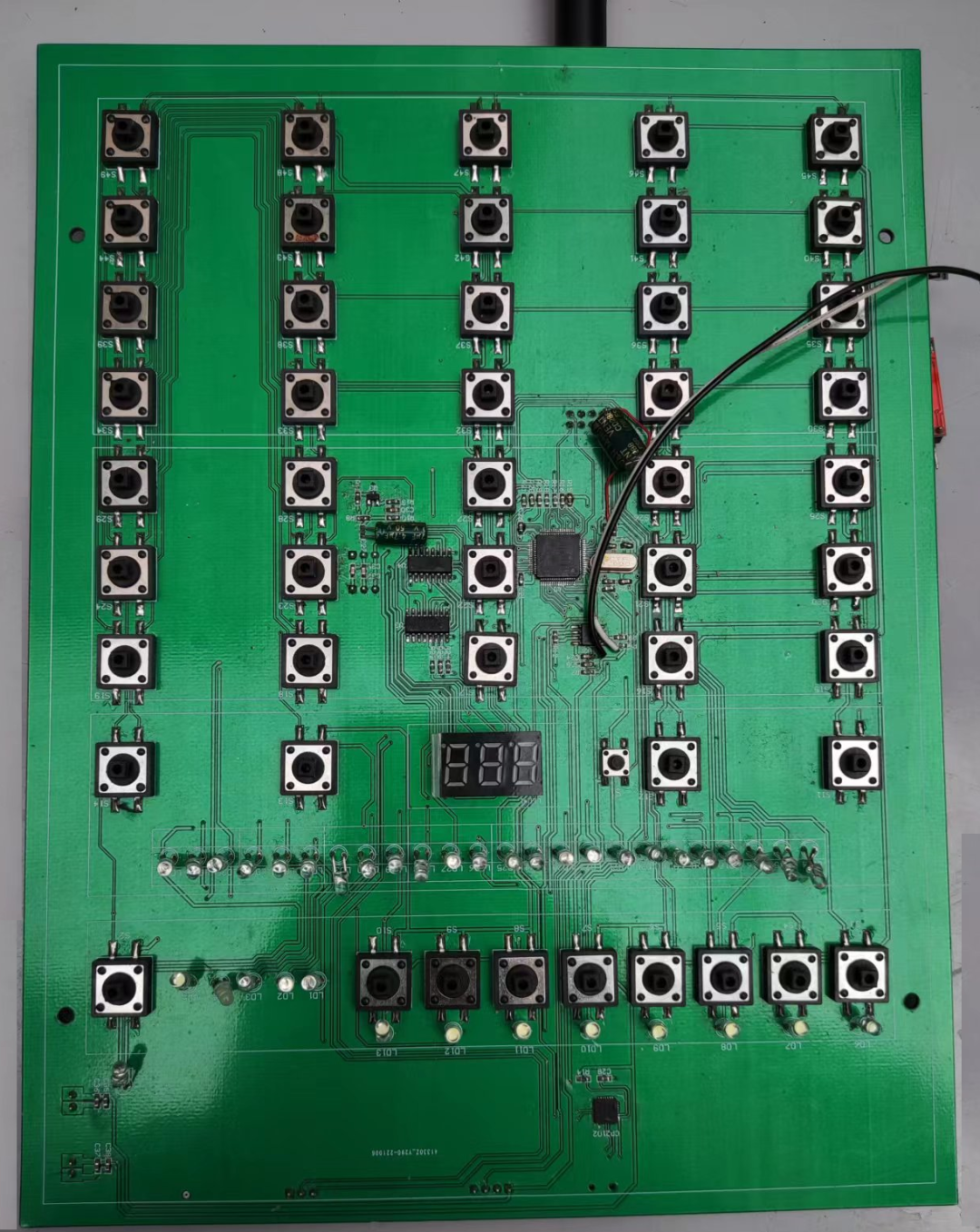

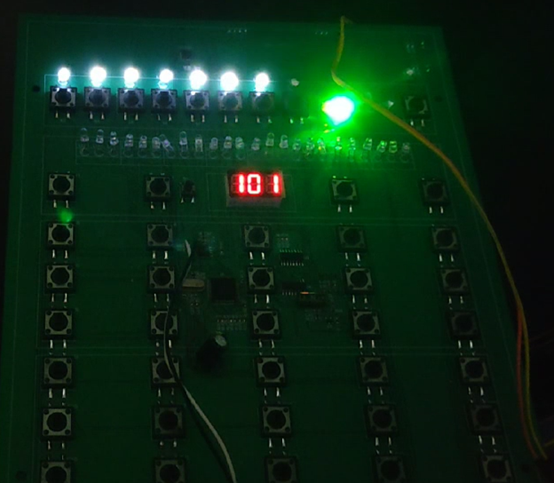

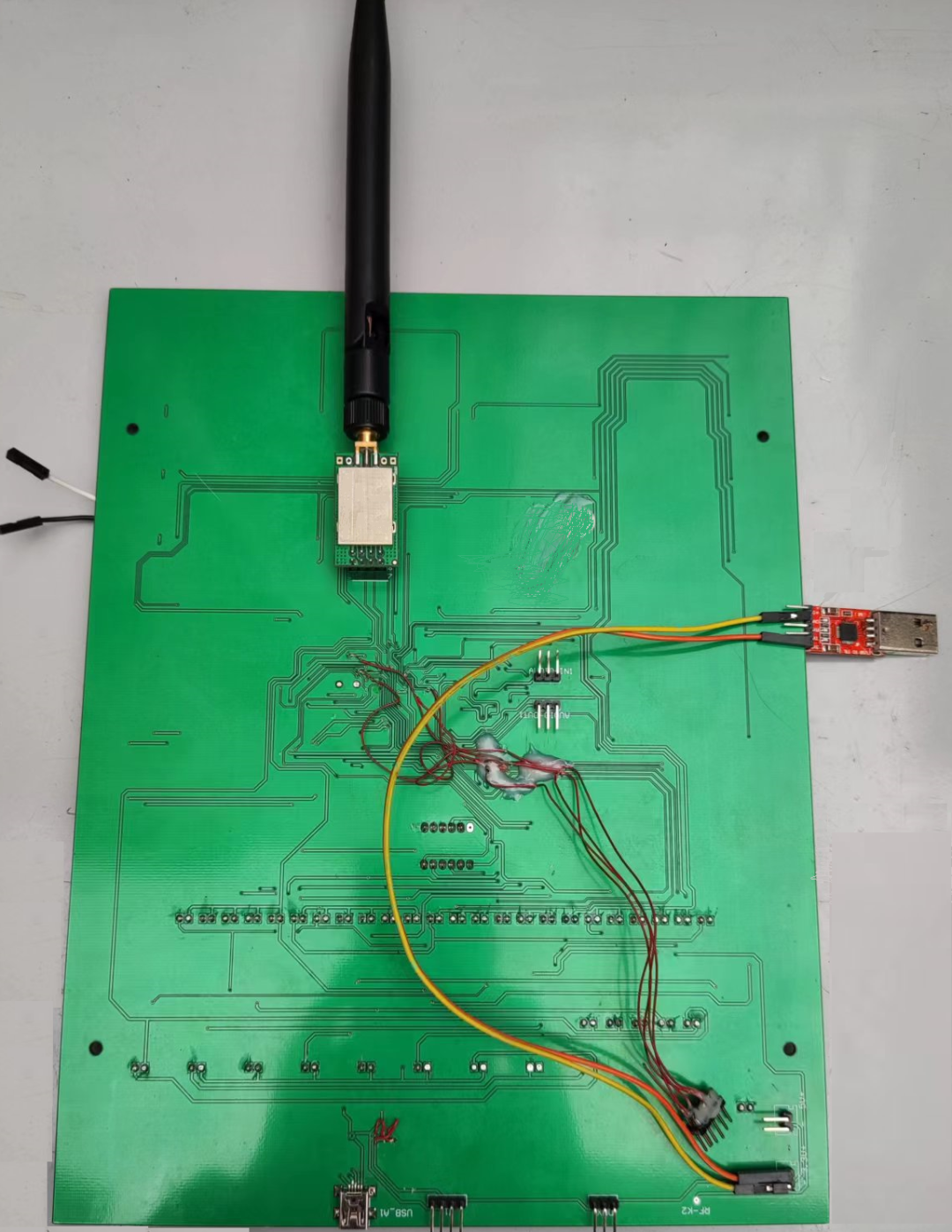

►展示板照片

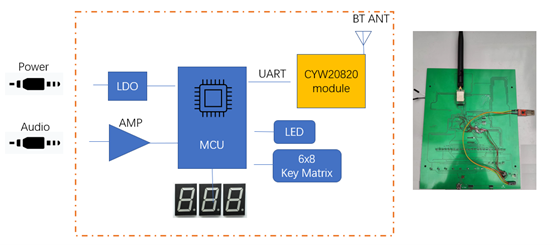

►方案方块图

►核心技术优势

■ 蓝牙部分

❐ 支持蓝牙 5.2;

❐ 蓝牙包括 BR, EDR 2 Mbps and 3 Mbps, eSCO, Bluetooth LE, and LE 2 Mbps;

❐ 发射功率达 11.5 dBm;

❐ 接收灵敏度为-94.5 dBm;

■ MCU部分

❐ Arm Cortex-M4 core with a maximum speed of 96 MHz;

❐ 256-KB on-chip Flash ；176-KB on-chip RAM;

❐ 加密支持AES-128 and True Random Number Generator (TRNG);

❐ Over-the-air (OTA) firmware updates;

■ Peripherals

❐ Up to 40 GPIOs;

❐ I2C, I2S, UART, and PCM interfaces;

❐ Two Quad-SPI interfaces;

❐ Auxiliary ADC with up to 28 analog channels;

►方案规格

无线： 蓝牙5.2;

供电：5V;

按键数： 48键;

遥控距离： ≧50米;

整机功耗： 工作电流60毫安;

待机功耗： 微安级，几乎不耗电;

支持灯光模式：32种;

发射功率 11dB;

接收灵敏度 -94.5 dBm
