如何进行频谱的可视化？如何读懂频谱？

频谱分析仪是对无线电信号进行测量的必备手段，是从事电子产品研发、生产、检验的常用工具。因此，应用十分广泛，被称为工程师的射频万用表。例如利用频谱扫描可以调查可能免费的频道，确认专用无线电信道的可用性和状态，无线电链路的安装和调试等等。

无线电干扰一般分为带内同频率干扰、邻频道干扰、带外干扰、互调干扰和阻塞干扰等。即指无用信号的载频与有用信号的载频相同，并对接收同频有用信号的接收机造成的干扰。现在一般采用频率复用的技术以提高频谱效率。当小区不断分裂使基站服务区不断缩小，同频复用系数增加时，大量的同频干扰将取代人为噪声和其它干扰，成为对小区制的主要约束。这时移动无线电环境将由噪声受限环境变为干扰受限环境。当同频干扰的载波干扰比C／I小于某个特定值时，就会直接影响到手机的通话质量，严重的就会产生掉话或使手机用户无法建立正常的呼叫。

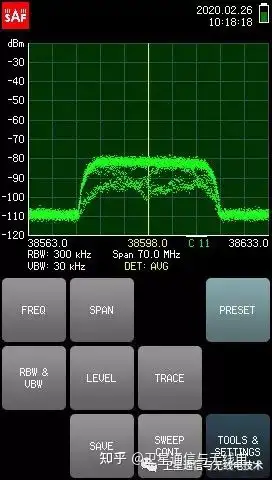

• 频谱扫描

帮助用户快速评估他们感兴趣的无线电频谱中正在发生的事情。

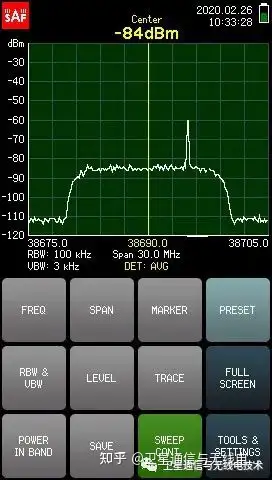

• 带内干扰

频谱的可视化表示，显示用户无线电信道中的带内干扰。

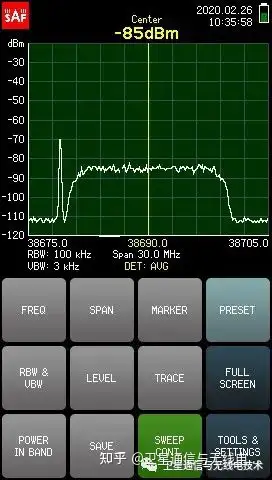

• 带外干扰

频谱的可视化表示，显示用户无线电信道附近的带外干扰。

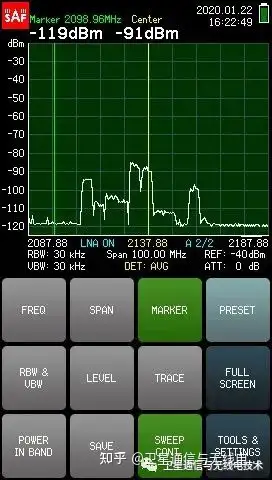

• 发射机损坏

频谱的可视化表示可以确定信号形式和形状的异常，从而指示发射器的潜在问题。

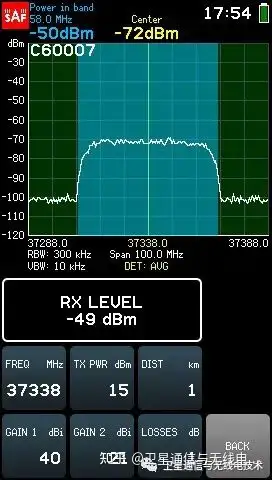

• 带内功率

允许对特定带宽中的接收信号电平进行快速测量，也可以用于测量通道的带宽和分离度。

• 累积跟踪模式

累积跟踪模式有助于观察信号能量如何随频谱分配，从而识别多径效应。

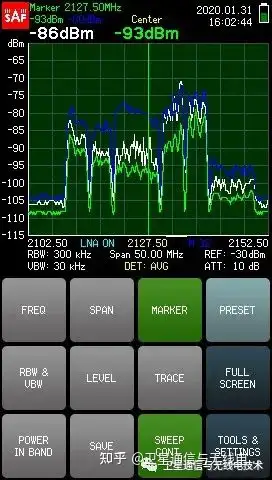

• 最大/最小保持

最小和最大电平的显示有助于观察信号和间歇信号的波动。

• 路径计算器

内置路径计算器可以估算接收信号的电平。

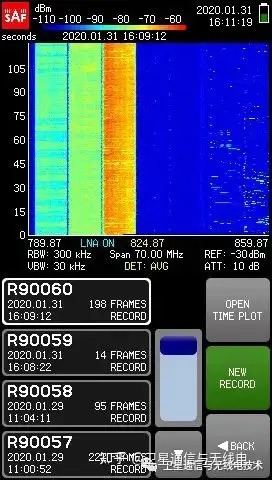

• 记录时间图

在“记录”模式下，可以在时间轴上显示检测到的功率水平，可用于更详细的频谱分析。
