光输入矩阵如何构建射频光纤链路方案？

“RF over Fiber”指的是利用射频信号通过光纤传输技术来调制光信号。所有卫星地面站和传输站必须通过有效的射频信号传输方式，来连接天线、信号管理设备和广域设备中心。

除了传统的铜缆或同轴电缆外，光纤链路能够带来更好的传输效果。RFoF与同轴电缆相比具有多种优点：更低的损耗、信号质量保证、避免电磁干扰（EMI）和减弱串扰。面对当今不断变化的技术环境，高容量光纤连接确保了系统稳定性。

为了实现高带宽容量，密集波分复用（DWDM）在单个光缆上合并多达80个波长，每个波长承载不同的信号。这种技术通常用于连接不同的设备中心，同时避免使用公共光纤带来的高成本。为了降低此类设备安装成本，虹科DEV 1986射频矩阵带来了不同的解决方案。

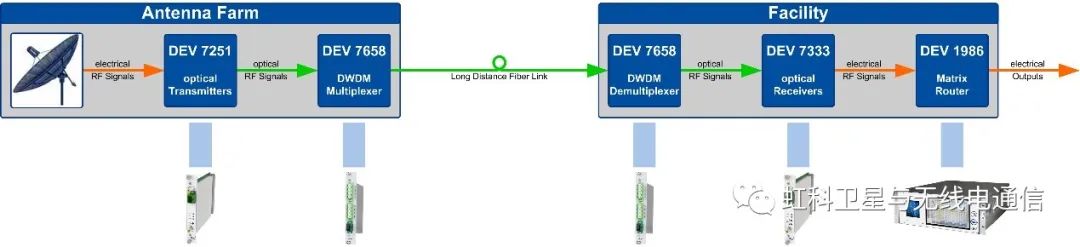

如上图所示，传统安装方式需要发射机和多路复用器来提供DWDM信号。在接收侧，解复用器和接收器安装在信号链中分配矩阵的前端。

而当矩阵配备光输入以处理接收端的光电转换时，就不再需要单独配备专用接收器。上图显示了来自分路器的光线路直接连接到虹科DEV 1986矩阵。

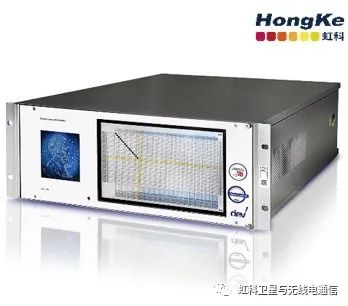

虹科强大、紧凑、智能的L波段矩阵开关具有极高的灵活性和可靠性，在4RU内通道数最高可达64×64，最高可升级到2048×2048。同时它具有全彩多点触摸显示器和一个集成的电视接收机，为信号传输提供灵活、模块化和可管理的解决方案。

• 950-2150MHz
• LNB电源，可切换13/18V和0/22kHz
• 可变增益
• 输入通道冗余
• 集成频谱分析仪
