磁吸无线充电宝游戏机拆解，采用英集芯高集成

这款支持15W无线快充和22.5W超级快充的磁吸无线充移动电源，可以满足苹果和华为及其他安卓手机快充。

取出负责移动电源功能的PCBA，下面就是负责游戏机功能的PCBA。

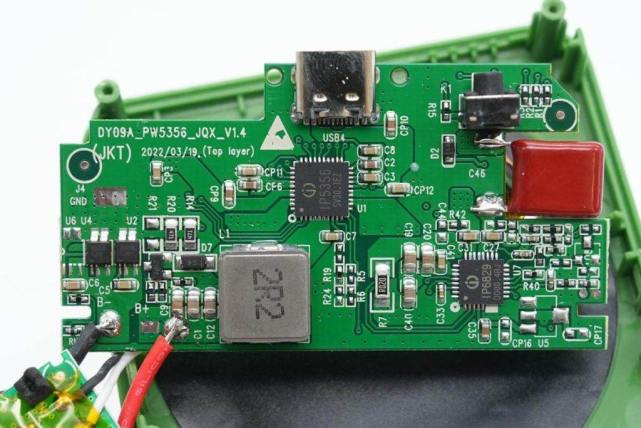

移动电源PCBA模块正面焊接一颗无线充电主控和无线充电主控，以及电感和谐振电容，电池负极还连接了电池保护芯片。

移动电源内置英集芯IP5356移动电源SoC。这是一款集成多种主流快充输入/输出协议，以及升降压转换器、锂电池充电管理、电池电量指示等多种功能的移动电源SoC芯片，可以为快充移动电源的开发提供完整的解决方案。

英集芯IP5356的同步开关升压系统可提供最大22.5W输出能力，支持USB-A口×2、MicroUSB口、USB-C口4个接口控制，单独使用任何一个USB口都可以支持快充，同时使用两个及以上输出口时，智能降为5V。IP5356内置所有功率MOS和路径管理MOS，在应用时仅需一个电感实现降压与升压功能，外围器件极少，有效减小整体方案的尺寸，降低BOM成本。

据了解，采用英集芯高集成移动电源SoC芯片的还有Realme 10000mAh双口18W快充移动电源、黑鲨双向快充移动电源、倍思无线快充PD移动电源、京造10000mAh双向USB PD快充移动电源、格力18W PD双向快充移动电源、腾讯赤兔马移动电源等众多产品。

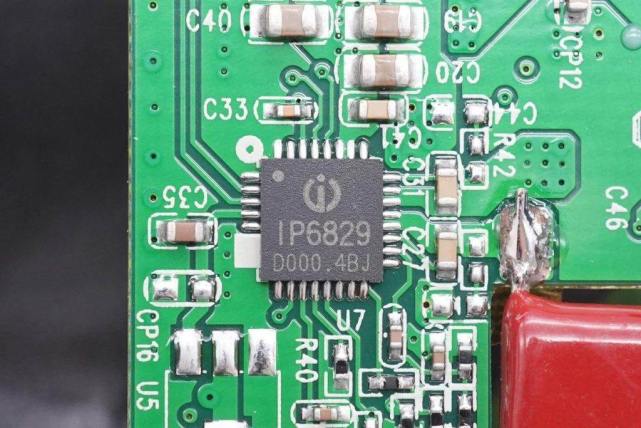

无线充电部分采用英集芯IP6829无线充电发射SOC，芯片内部集成全桥驱动电路和全桥功率MOS，集成电压和电流两路解调模块，支持15W无线充电应用，并且支持双线圈和三线圈应用，并兼容NPO和CBB谐振电容，单颗芯片即可实现完整的无线充电设计，支持USB PD等快充取电，支持固件重复升级。

这款5000mAh磁吸无线充移动电源内置两颗英集芯的高集成电源芯片，分别为IP5356移动电源SOC和IP6829无线充电SOC，IP5356支持广泛的快充协议，外围元件精简，支持驱动数码管实现电量百分比显示，IP6829是一颗一体化全集成的无线充电方案，外围元件精简，两颗芯片即可实现完整的磁吸无线充移动电源设计。
