基于机智云物联网平台与4G DTU远程车库门

一、项目内容及背景
随着物联网技术的飞速发展，逐渐进入了万物互联时代；本项目针对不支持手机远程开门的老旧门锁升级改装，对门锁进行简单升级，接入到机智云物联网云平台，实现手机远程操作。

二、项目材料

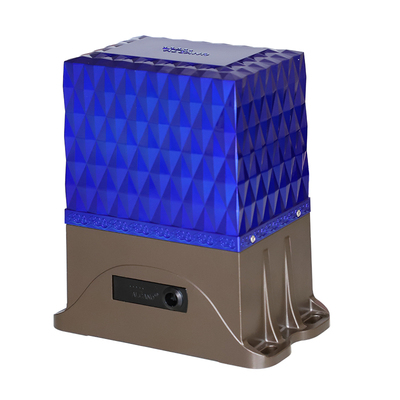

1.老旧遥控电动门锁（本项目采用阿尔卡诺直线开门机，315遥控版本）

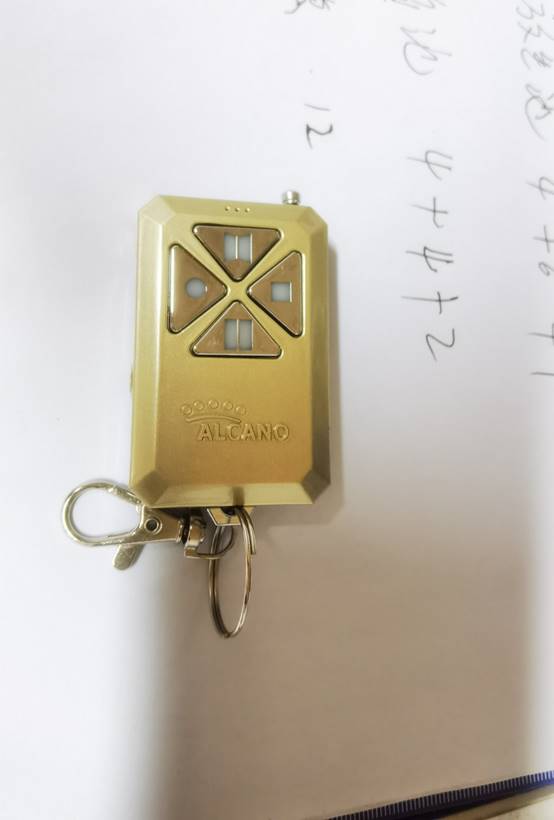

2.原装遥控器

3.硬件改装

PB8接到遥控器关按键

PB5接到遥控器停按键

PB4接到遥控器开按键

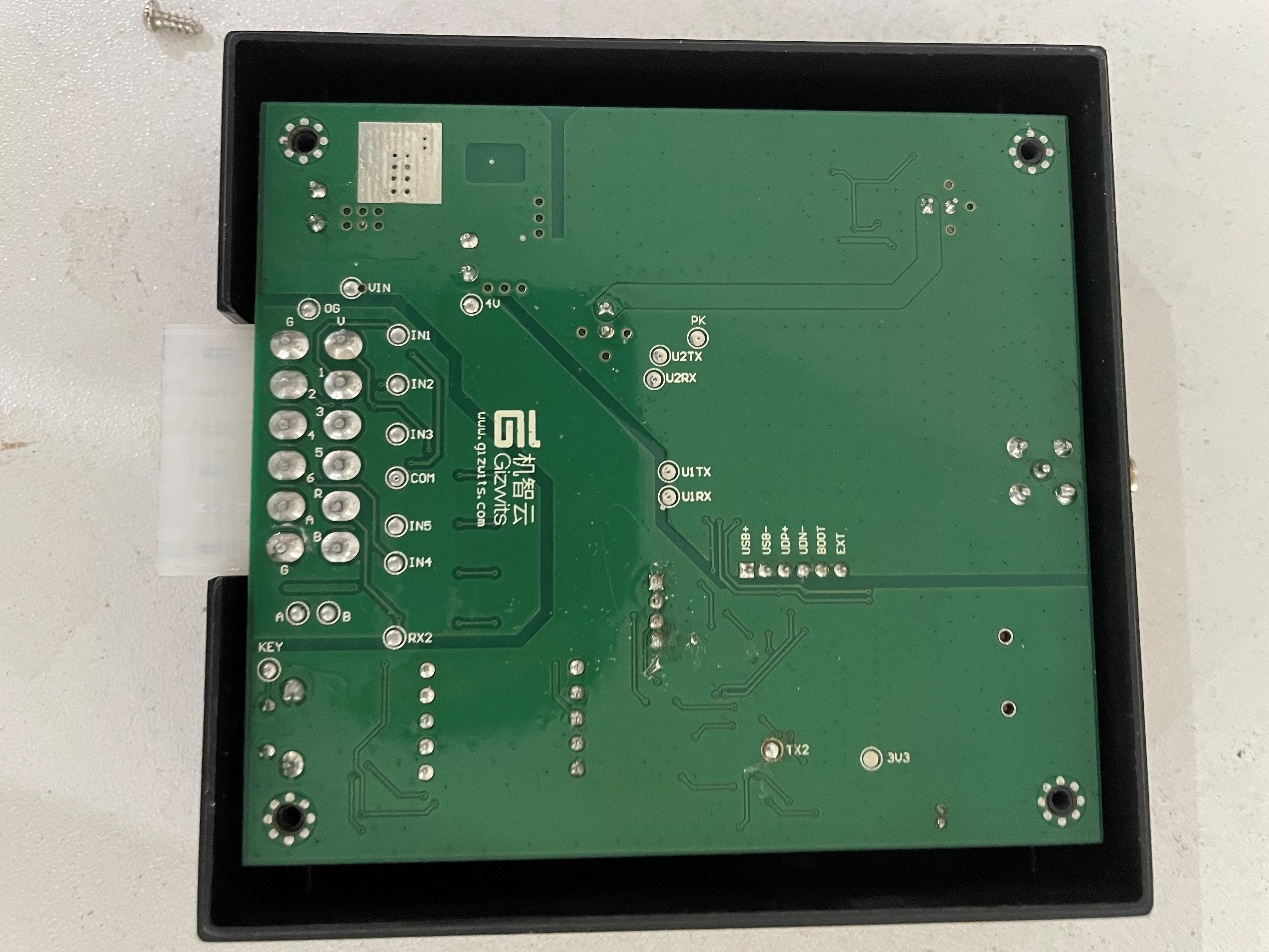

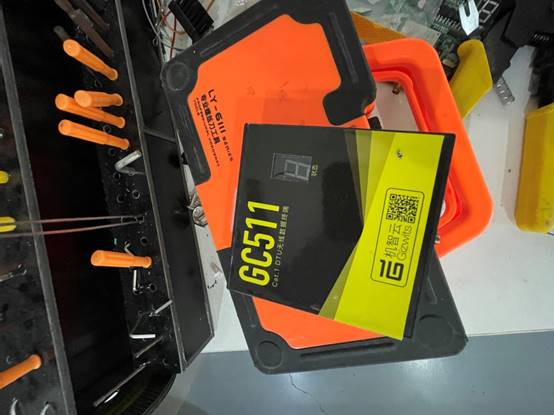

4.机智云4G DTU GC511 支持Cat.1/gprs 485 modbus 网络数据透传

机智云Cat.1 DTU GC511搭载了中国移动4G Cat.1模块ML302-ANLM的GC511DTU（简称为GC511），将Modbus产品快速接入机智云物联网平台，以及论述如何在机智云的新版开发者中心对DTU进行Modbus RTU协议的配置。

借助成熟的LTE网络以广覆盖、高速率、低延时、超高性价比的优势，为中低速率物联网行业提供更优质的无线连接服务。工业级芯片设计，设备稳定联网，低功耗性能，支持多种工作模式，组网方式灵活。

三、云端部署

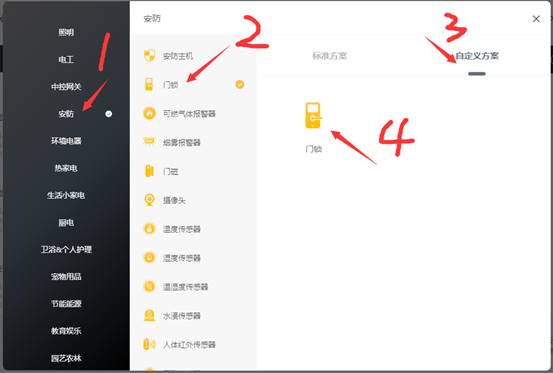

1.在机智云的开发者中心创建一个移动网络产品。

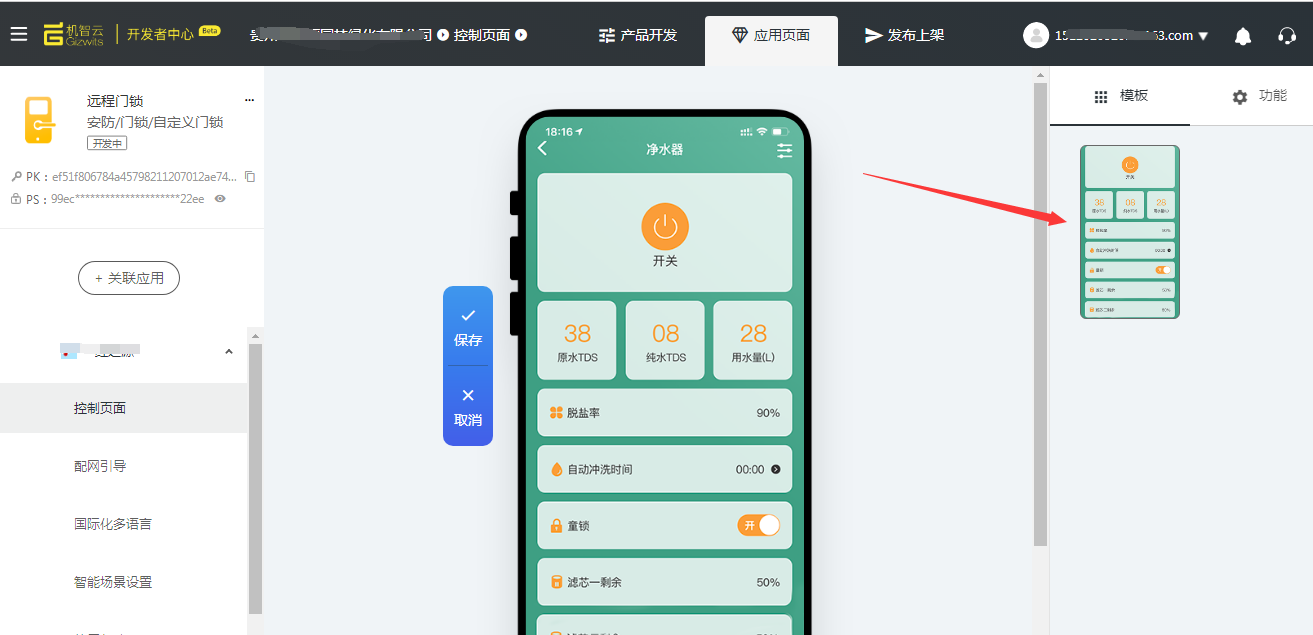

2.打开创建好的产品，在应用页面里面关联号应用（无应用的可以先创建应用），然后配置通用模板。配置完成之后保存。

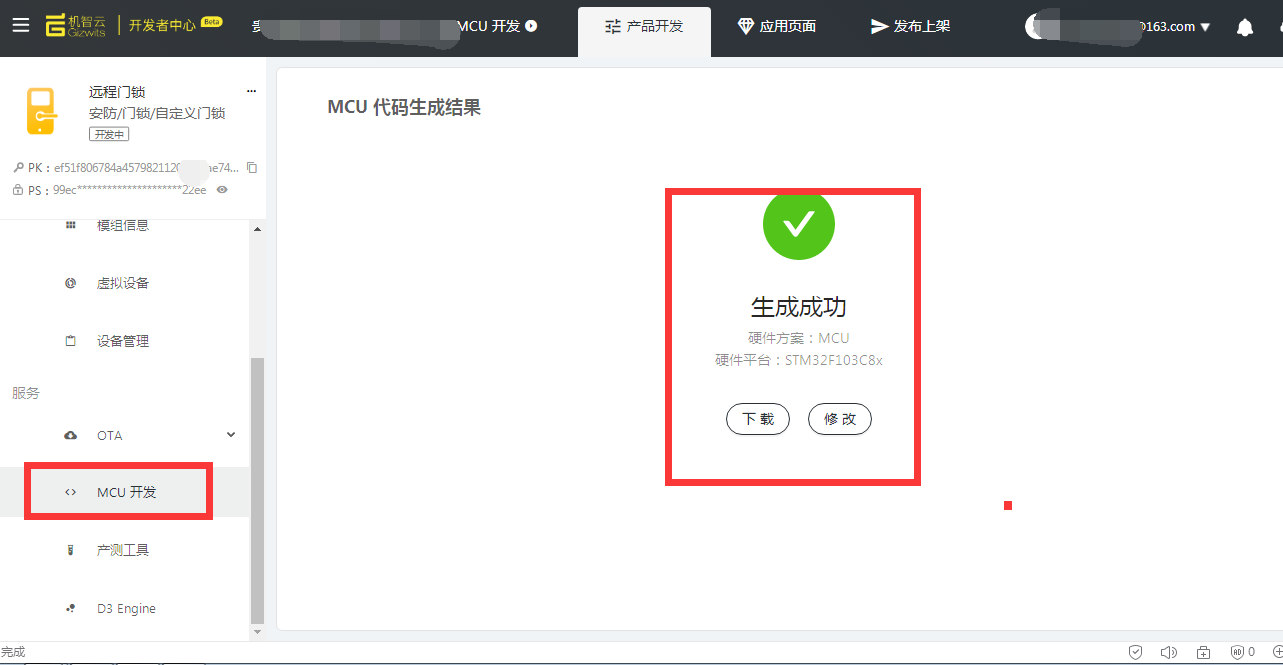

3.在MCU开发里面生成STM32F103代码，下载到电脑备用。

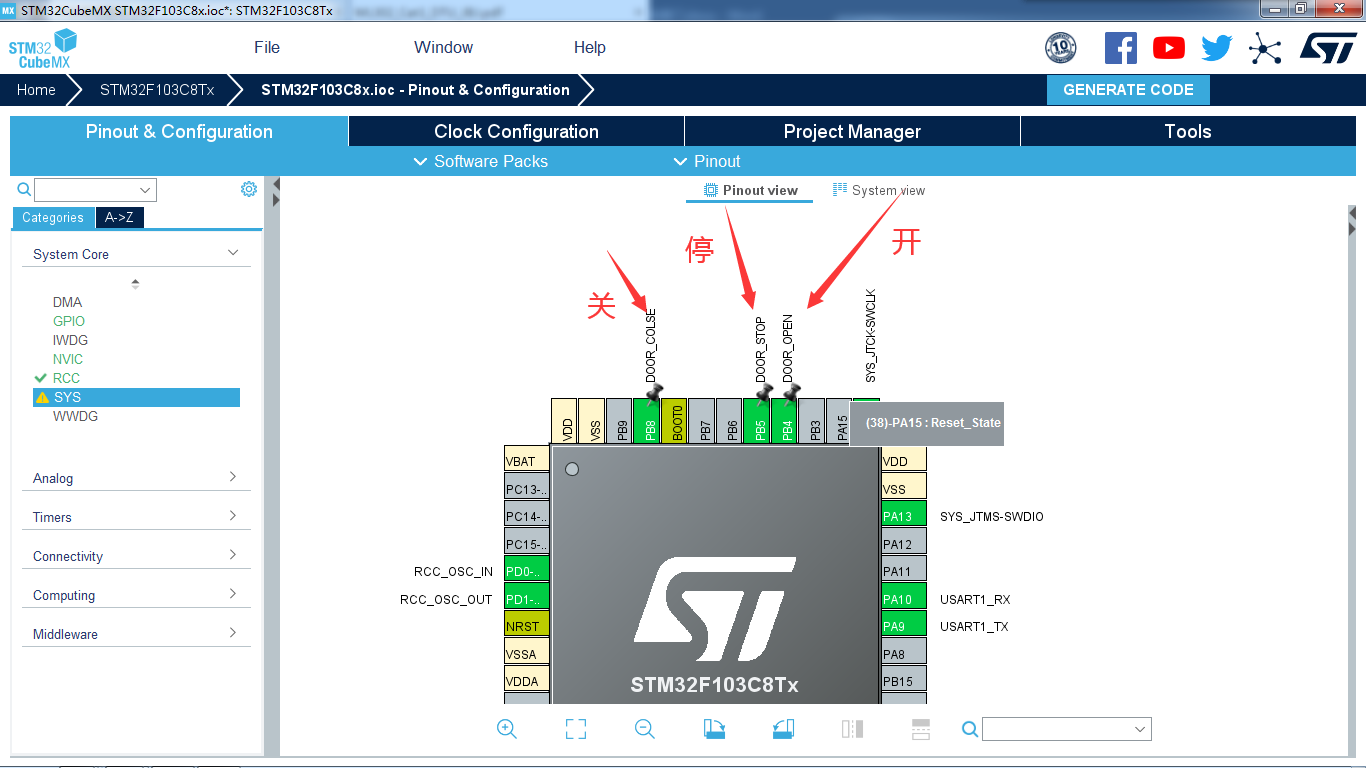

四、MCU程序修改，将下载的代码解压，打开根目录里面的cubeMX项目文件，对GPIO进行初始化后生成代码。

PB8----关----低电平有效----开机默认高电平

PB5----停----低电平有效----开机默认高电平

PB4----开----低电平有效----开机默认高电平

修改gizwits_product.c里面的gizwitsEventProcess函数。

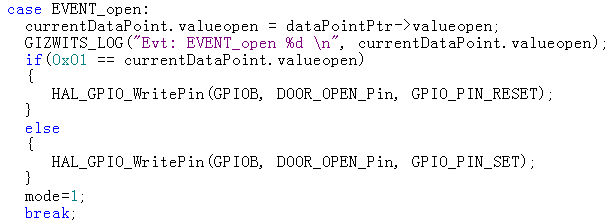

开门

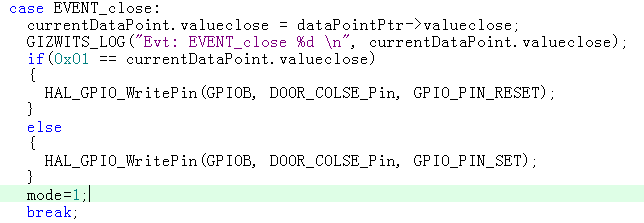

关门

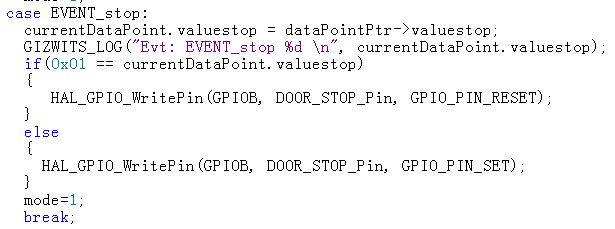

暂停

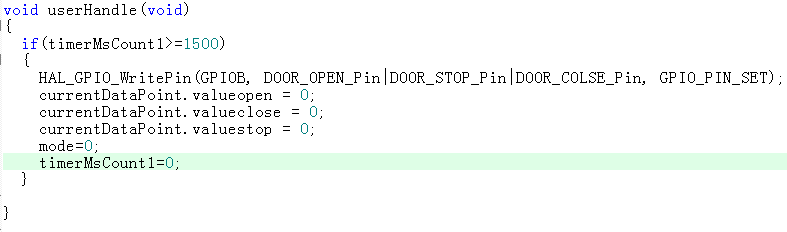

修改gizwits_product.c里面的userHandle函数。

Mode和timerMsCount1为全局变量，timerMsCount1在定时器里面自加。

到此代码就完成了，将代码编译下载到单片机。

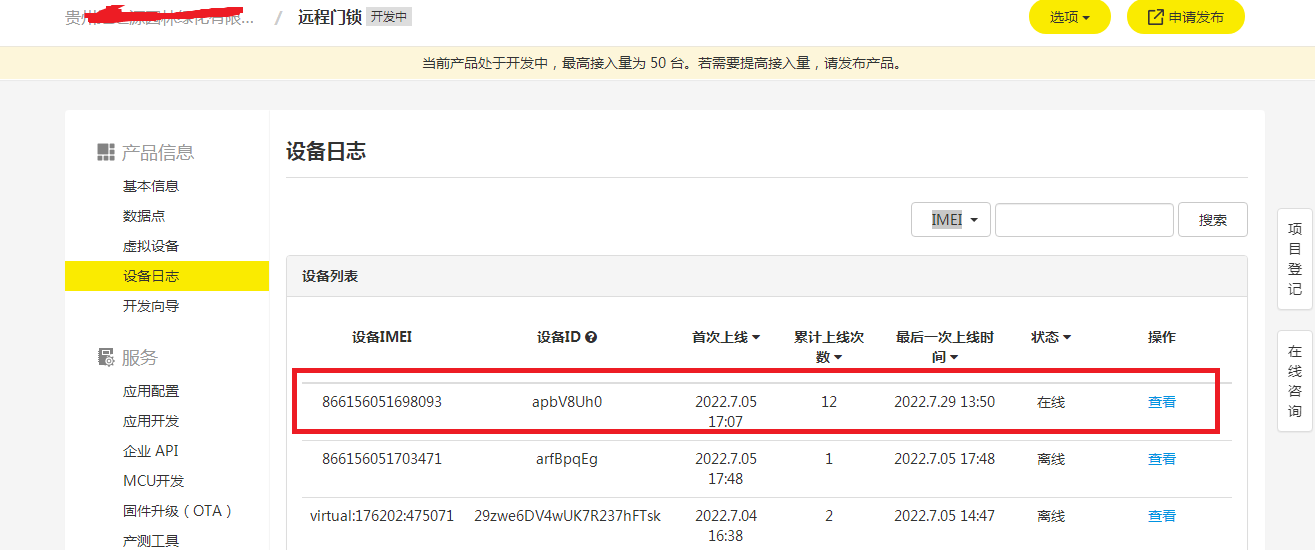

接上机智云的4G模组，上电联网设备即可连接云端。

利用机智云串口调试助手生成设备二维码。

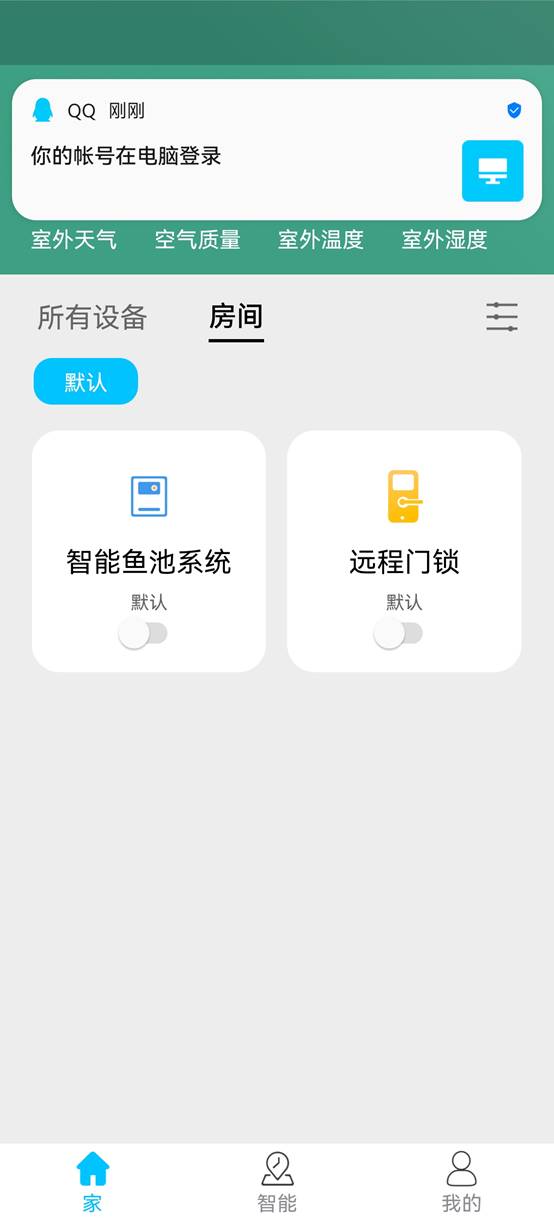

利用云端生成的APP或者公版APP进行扫码绑定。
