工业智能网关BL110应用之九： 主要接口

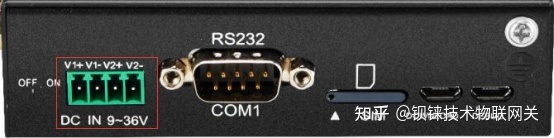

1.1 电源接口

工业智能网关BL110电源接口

BL110网关提供两路可选输入端口，支持DC 9~36V输入，支持反接防护。

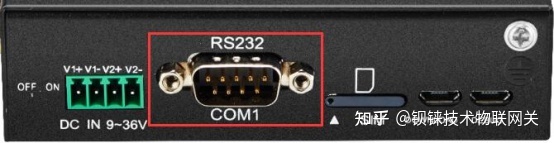

1.2 COM1接口

工业智能网关BL110 COM1接口

COM1固定为RS232接口

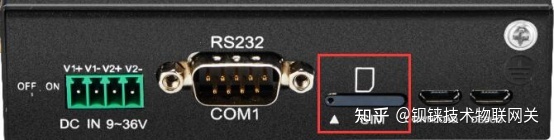

1.3 SIM卡

工业智能网关BL110 SIM卡

插入/移除SIM卡时，先确保设备已关机，用取卡针插入卡槽小孔，稍微用力按下将卡槽顶出来。

注：插入/移除SIM卡时，平放设备操作，如上图摆放。

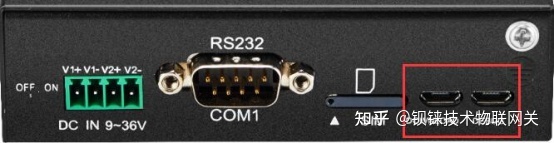

1.4 调试和升级接口

工业智能网关BL110调试和升级接口

DEBUG接口是调试接口，DOWNLOAD接口是升级程序接口。

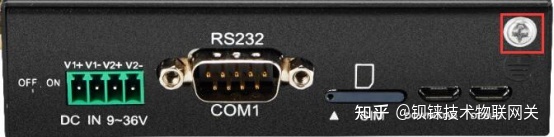

1.5 网关设备接地

工业智能网关BL110网关设备接地

BL110网关接地线有助于防止电磁干扰带来的影响。在连接设备之前，先通过接地螺丝接线让设备接地。

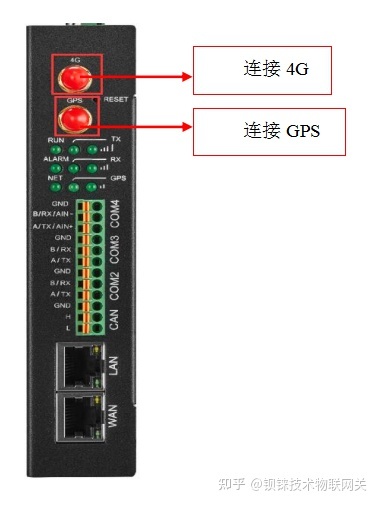

1.6 4G和GPS天线接线口

工业智能网关BL1104G和GPS天线接线口

1.7 LED指示灯

工业智能网关BL110LED指示灯

1.8 复位按钮

网关设备正常运行后，用取卡针持续按住Reset复位键约10秒，直到RUN指示灯熄灭，此时BL110网关自动重启则恢复出厂默认设置。

工业智能网关BL110复位按钮

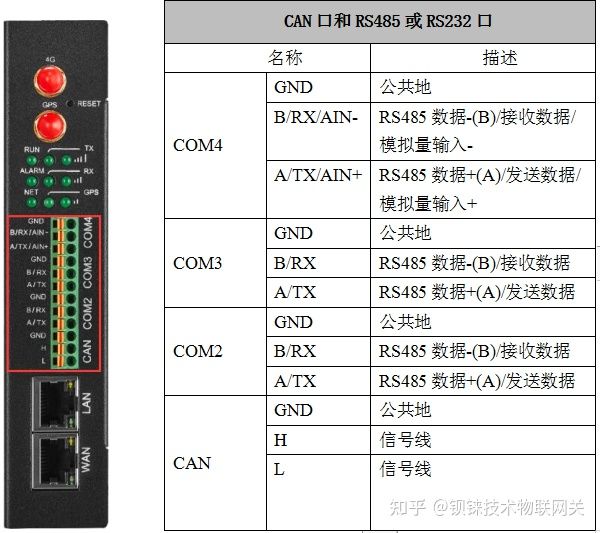

1.9 COM口接口

工业智能网关BL110 COM口接口

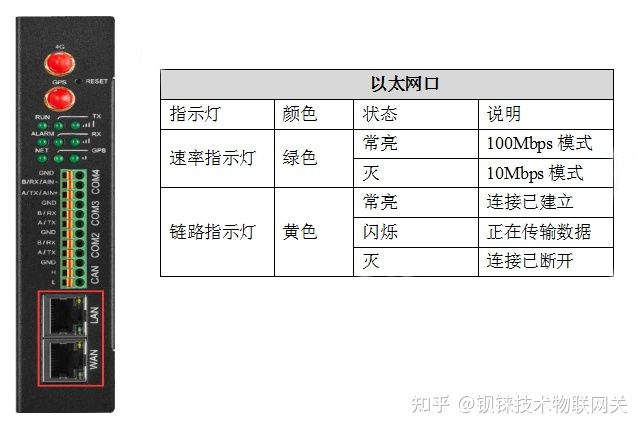

1.10 WAN口和LAN口

工业智能网关BL110 WAN口和LAN口
