工业智能网关BL110应用之十一：安装方式

​

工业智能网关BL110网关支持水平桌面放置、壁挂式和导轨安装。

1.1壁挂式

壁挂式安装

​

工业智能网关BL110壁挂式

壁挂式安装完成

​

工业智能网关BL110壁挂式安装完成

壁挂式安装

1.2导轨安装

​

工业智能网关BL110导轨安装

​

工业智能网关BL110导轨安装

登录配置软件的步骤

BL110配置软件进行配置，连接方式通过WAN口连接，用一根标准交叉/直连网线连接到路由器或交换机上，路由器或交换机的网关不能是192.168.3.1的网关，WAN口和LAN口不能在同一局域网，确保BL110网关和电脑在同一局域网。如果想直连电脑则用一根标准交叉网线连接到BL110网关LAN口（BL110网关LAN口直连电脑时，电脑要设置为指定IP，IP要为192.168.3.1网段的IP，因LAN口出厂默认IP为192.168.3.1，电脑指定IP时需要设置IP地址、子网掩码、网关、DNS）。

注意：WAN口出厂是自动获取IP，LAN口出厂是默认IP，IP为192.168.3.1。

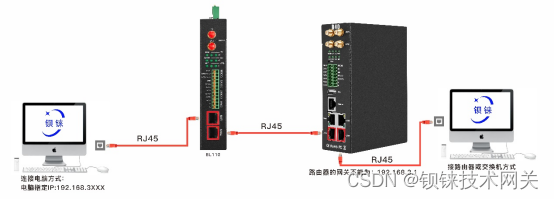

接路由器或交换机方式、直连连接方式如下：

​​
