往期小编为大家介绍了
HE-TV太赫兹实时成像系统
其匀化照明技术、高穿透成像与高分辨率
相信一定给大家留下了深刻印象~
继TE-HV太赫兹实时成像系统后
虹科又推出了
可用于3D成像、厚度检测与材料识别的
多功能亚太赫兹雷达系统！
一起来揭开新品雷达的神秘面纱吧！
亚太赫兹FMCW雷达收发器
FMCW雷达收发器是一种基于最先进肖特基二极管技术的亚太赫兹器件。作为 FMCW 雷达（调频连续波），它通过发射亚太赫兹信号并采集反射信号，获取其中包含的幅度和相位信息进行数据分析，使其成为深度传感的绝佳候选者。
特点
●无损检测——太赫兹波具有穿透各种干燥、非极性和非金属材料的能力。非电离性，无需接触，不会给被测材料造成破坏。
●深穿透，高分辨——采用亚太赫兹频带（150GHz），材料穿透距离可达数十厘米，空间分辨率最佳达2mm，在穿透力和空间分辨率之间有很好的权衡。●高动态范围——具有市场领先的高达100 dB的动态范围，可以实现对各种几何形状的厚样品到吸收材料的探测。●高速实时检测——测量速率高达7.6KHz，可实现每秒千条采集，从而达到实时成像检测的目的。●单体结构——雷达设计紧凑，单体尺寸为25 cm x 25 cm x10 cm，重量仅达3kg，可与机械臂/光束转向/平移台轻松兼容。●用户友好——可以通过用户友好的软件进行远程控制，即插即用，易于集成到传感系统中，保证了最佳的用户体验。
最为重要的是——
深度检测、厚度测量、材料识别三大功能一网打尽！
3D检测
提供定制的成像模块选项、扫描套件和专用信号处理软件可满足特定成像应用的需求。
特点
● 兼容机械臂/波束传导/位移平台
● 专业的数据可视化与处理软件●成像光学配件可选：f"2 =5 cm /10 cm●空间分辨率：2 mm /4 mm（空气中）

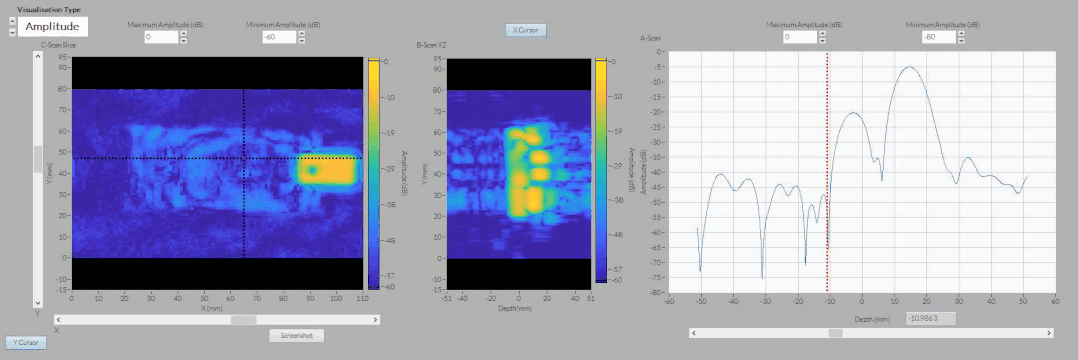

在深度成像应用中，软件图像可视化展示被测材料的XY与YZ二维图像，同时展示纵向的剖线图，随光标选择显示不同深度的XY平面图像，从三维角度全方面检测材料。
应用案例
1
合规评估
2

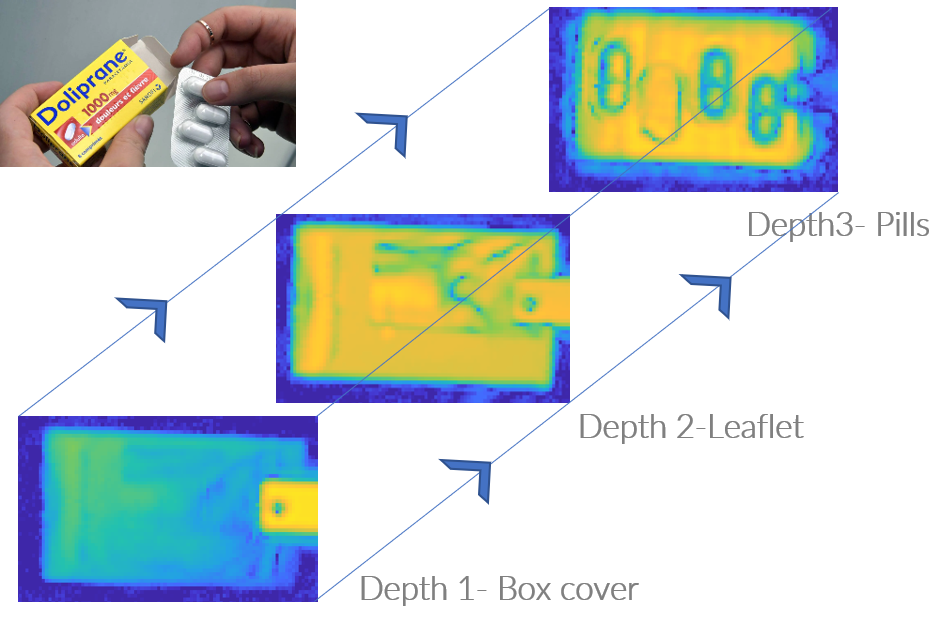

包装与内部检测
3
腐蚀检测
厚度测量
得益于先进的提取算法，雷达无损检测解决方案能够实现非接触式厚度测量。
特点
● 强大专业的厚度提取软件
●可测厚度范围：亚微米到数十厘米（根据材料种类）
● 精度：±5μm
●适用于单层和多层

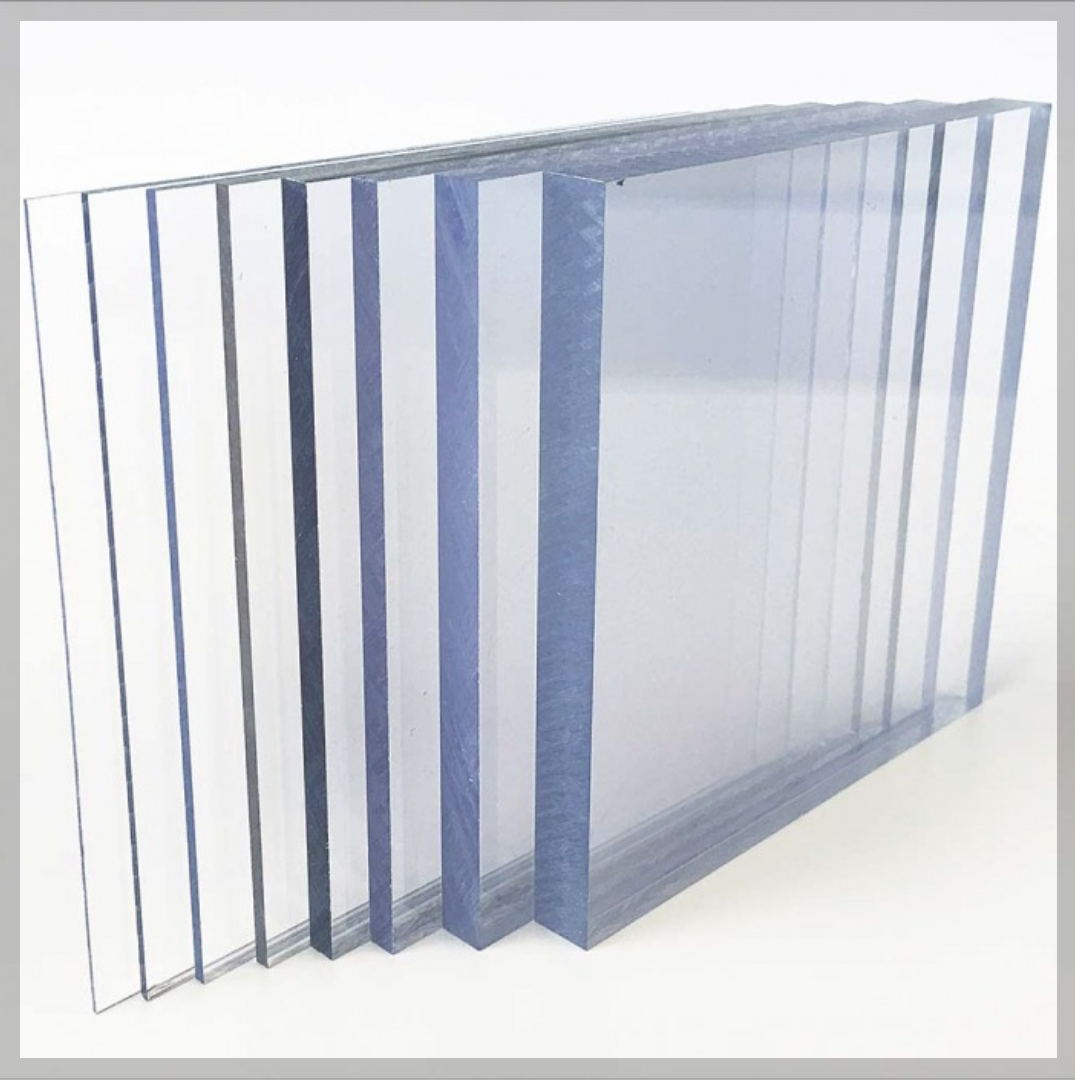

HDPE1000实物
厚度测量功能既可以对样品扫描成像，同时依靠厚度提取算法又可以实时显示被测样品的厚度，以及厚度变化和误差变化，满足微米级精度的单层和多层部件的测量需求。
应用案例

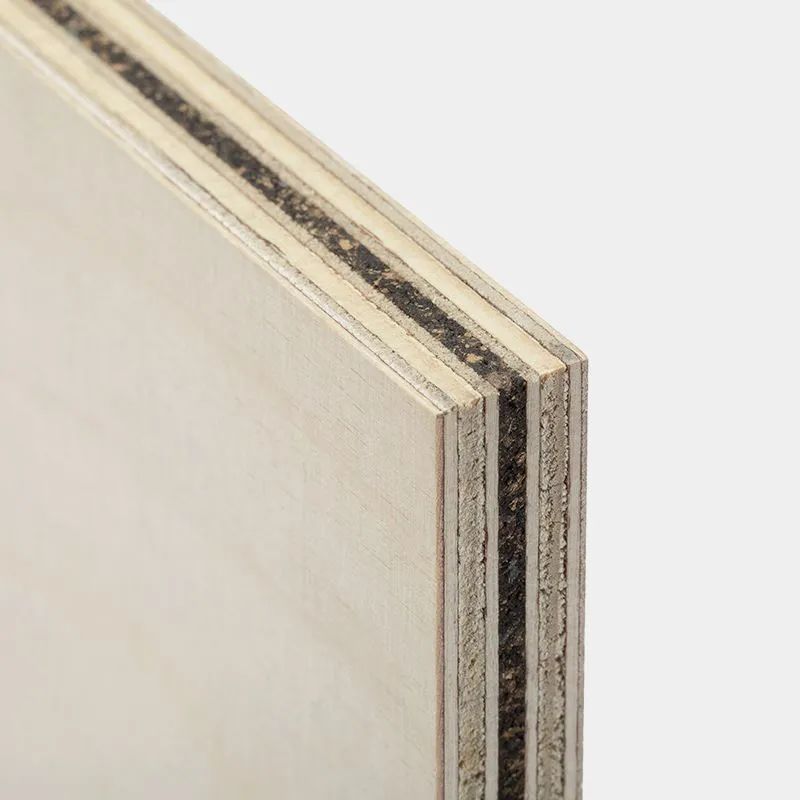

单层/多层测量
材料识别
专有的信号处理算法能够测量材料的光学指数，可用于材料识别与分拣。
特点

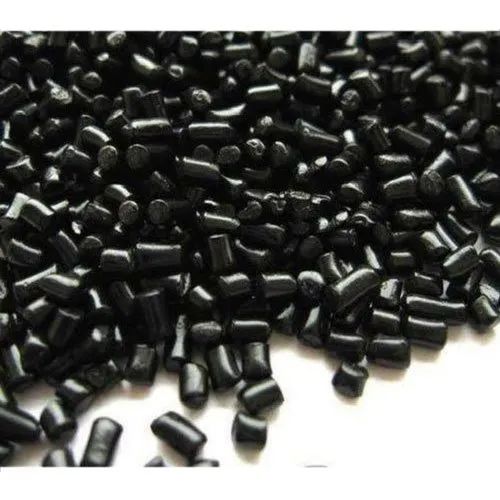

● 可测材料的光学折射率● 后续分析可得样品密度与混合物比例●专业软件：扫描图像、游标选择与折射率分布图● 可用于黑色塑料的分拣
如果您对亚太赫兹雷达无损检测系统感兴趣，想要了解报价、型号、参数等信息，欢迎来电或留言咨询，我们将竭诚为您服务！
