蓝牙模块BLE5101通讯距离测试

我司的BLE5101是一款小体积、低功耗、主从角色并存的蓝牙模块，那么这款产品的通讯距离有多远呢？接下来由思为无线小编给大家演示实际测试流程。

测试工具：

2个蓝牙模块BLE5101， 烧录测试程序进行自动收发，进行双向通信。

3.3V的电池2个

蓝牙模块BLE5101裸板接线背面图

（蓝牙模块BLE5101裸板接线背面图）

蓝牙模块BLE5101裸板接线正面图

（蓝牙模块BLE5101裸板接线正面图）

蓝牙默认连接参数设置：

mininumconnection interval: 7.5ms

maxnum connection interval: 7.5ms

number of slave latency: 0

supervision timeout of the link: 5s

测试天气：晴天 31℃

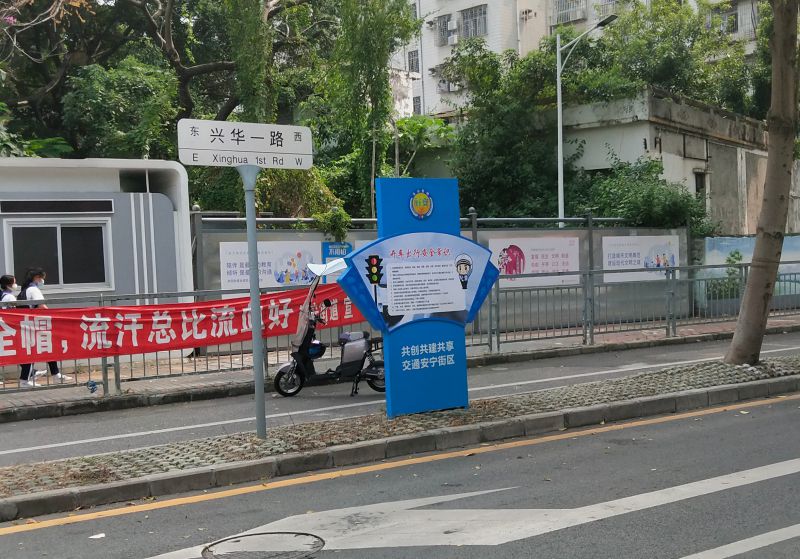

测试地点：深圳宝安区兴华一路

接下来进行测试，测试地点选取在兴华一路的大道上，将蓝牙模块BLE5101①接通电源。

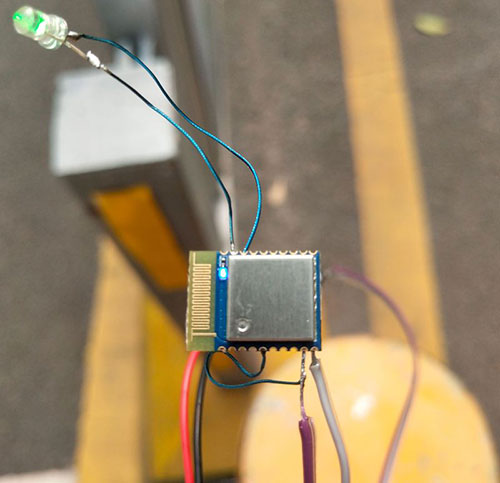

板上焊接出来的绿灯是测试用的接收指示灯，接收到对端发送过来的数据时会闪烁一次

（板上焊接出来的绿灯是测试用的接收指示灯，接收到对端发送过来的数据时会闪烁一次）

①测试距离150m：2个蓝牙模块BLE5101相距150米，接通电源。观察BLE5101①与BLE5101②的连接指示灯（图中的蓝灯）均亮起，说明两个模块已成功建立蓝牙连接并能收发数据。

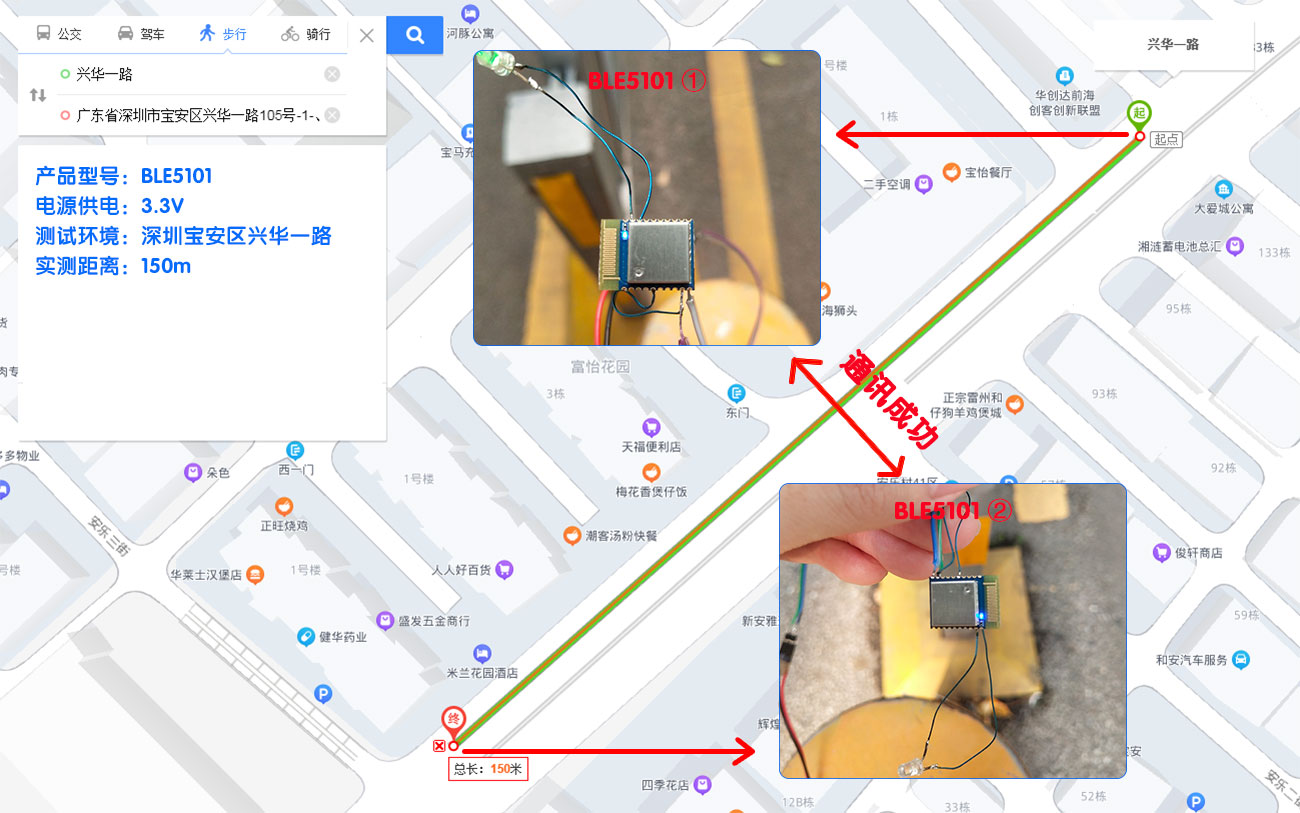

150m测试：蓝牙模块BLE5101通讯状态

（150m测试：蓝牙模块BLE5101通讯状态）

从上图可以看出：两个蓝牙模块BLE5101的连接指示灯都亮了，表示两个蓝牙模块已连接并能收发数据，通讯距离150m测试成功。

②测试距离200m：观察BLE5101①与BLE5101②的连接指示灯（图中的蓝灯）是否仍然保持亮起的状态。

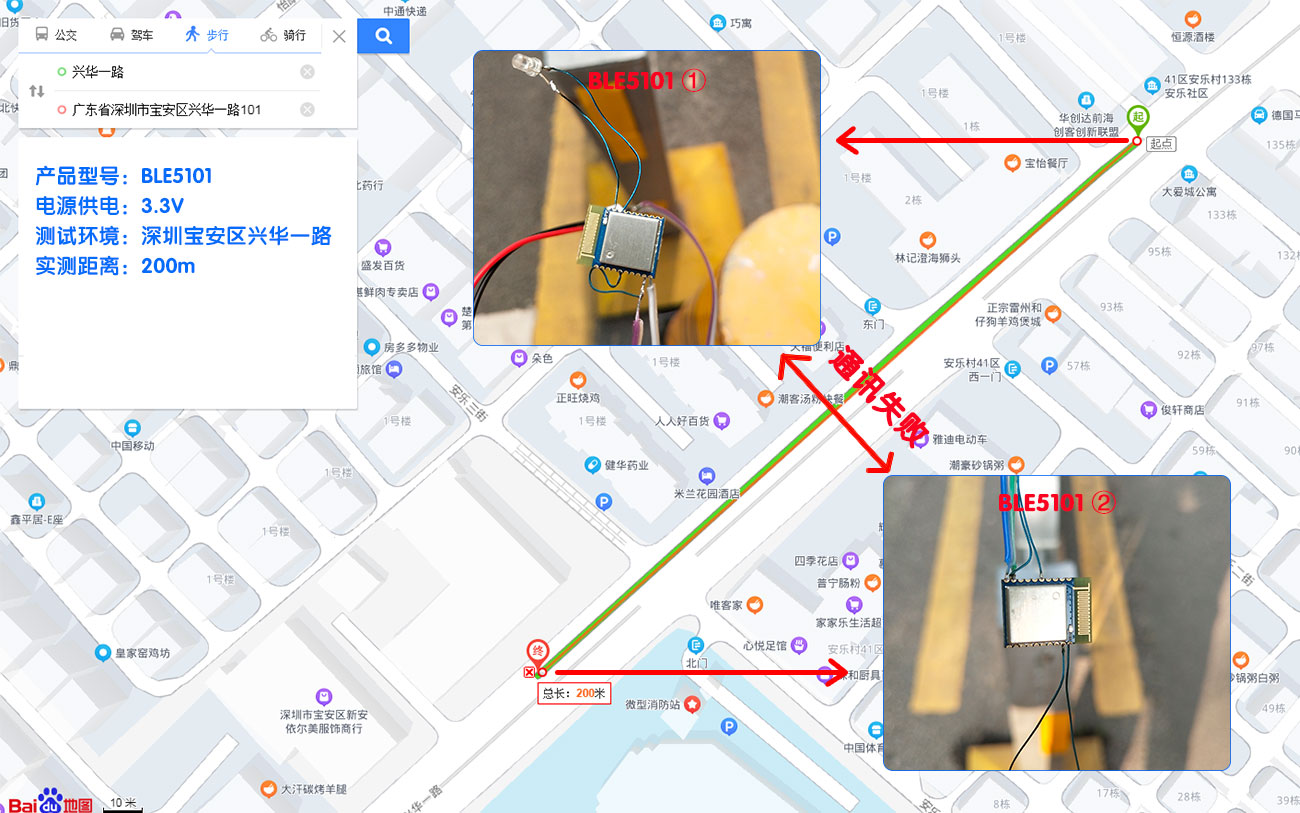

200m测试：蓝牙模块BLE5101通讯状态

（200m测试：蓝牙模块BLE5101通讯状态）

从上图可以看出：BLE5101①与BLE5101②的的连接指示灯熄灭了，表示两个蓝牙模块由于距离过远，连接超时而断开连接，通讯距离200m测试失败。
