【免费】太详细了！E103-W10 创建UDP通信教程

购置了贵司 E103-W10 Wi-Fi模块，不会创建UDP通信，怎么办？

不用担心，E103-W10 UDP使用示例教程附上。

前期配置

设置E103-W10 的WiFi模式，连接到路由器，同时将PC连接至该路由器。操作步骤同之前单连接 TCP Client 步骤1，2，3，4。

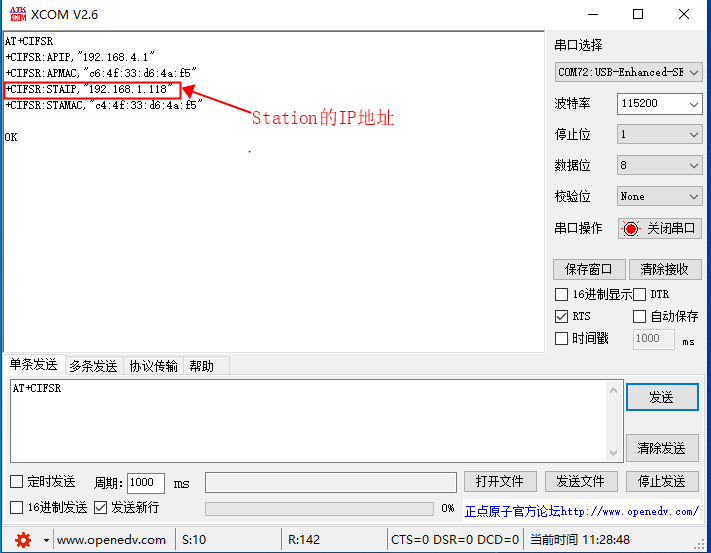

然后查询E103-W10 的Station IP地址，PC创建UDP时使用。

固定远端的 UDP 通信

UDP 通信的远端固定由AT+CIPSTART指令的最后一个参数设置为 0 决定。系统将分配一个连接号给这个固定连接，UDP通信双方不会被其他设备替代。

1

使能多连接

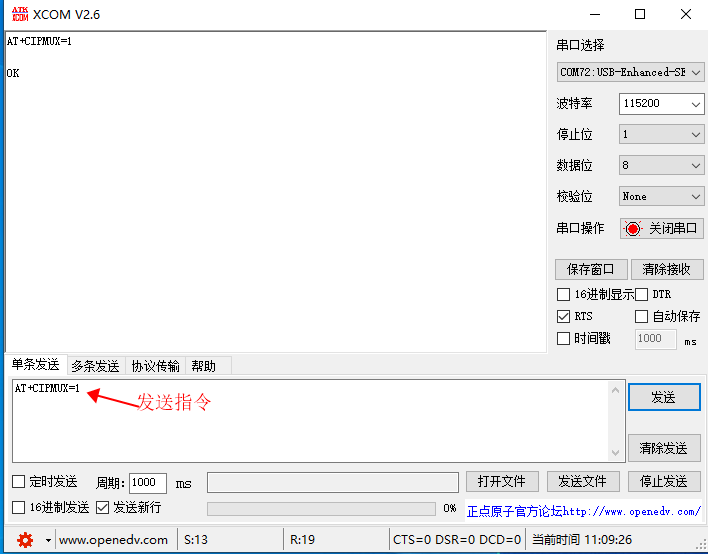

发送指令AT+CIPMUX=1。

2

PC端创建UDP连接

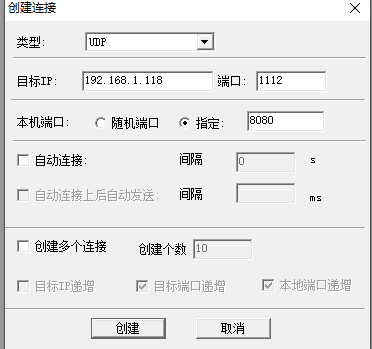

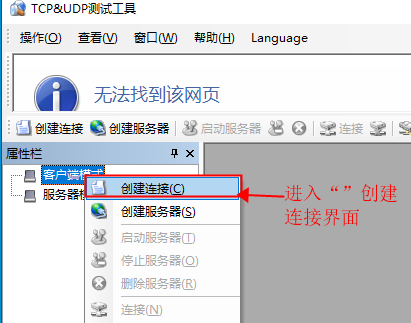

打开“TCP&UDP测试工具”，选中“客户端模式”，右击选择“创建连接”。

在弹出的界面修改“目标IP”和端口，从前期配置中查询到模块IP地址为"192.168.1.118"，假设端口号为1112。在“TCP&IP测试工具”中称为“目标IP”和“目标端口”。

最后，在窗口中点击创建，如图所示。

3

创建UDP传输

例如，分配连接ID为4，指令为：

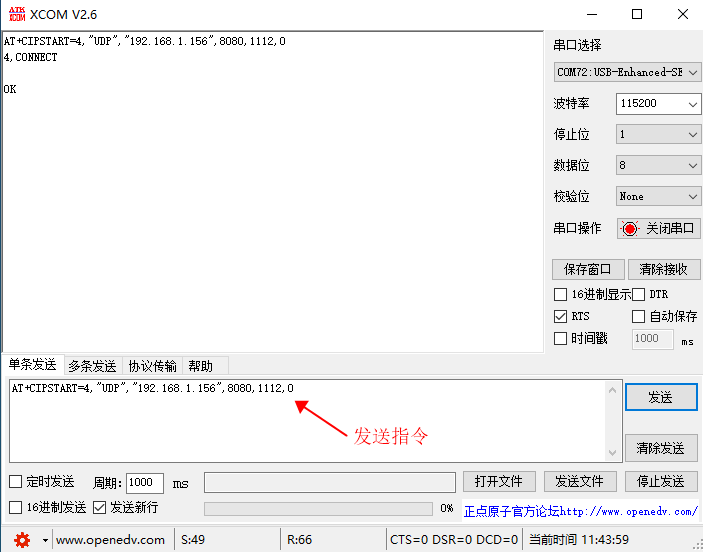

AT+CIPSTART=4,"UDP","192.168.1.156",8080,1112,0

串口窗口发送建立UDP连接指令。

4

E103-W10发送数据

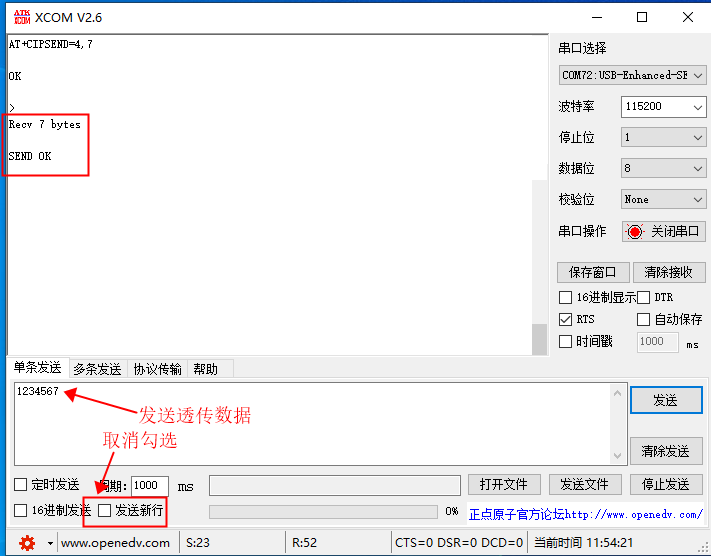

首先设置发送数据长度。设置因为是固定连接ID，通过AT+CIPSEND指令发送数据时，需要指定连接ID，如 “AT+CIPSEND=4,7”,表示发送7字节到连接ID为4的远端。

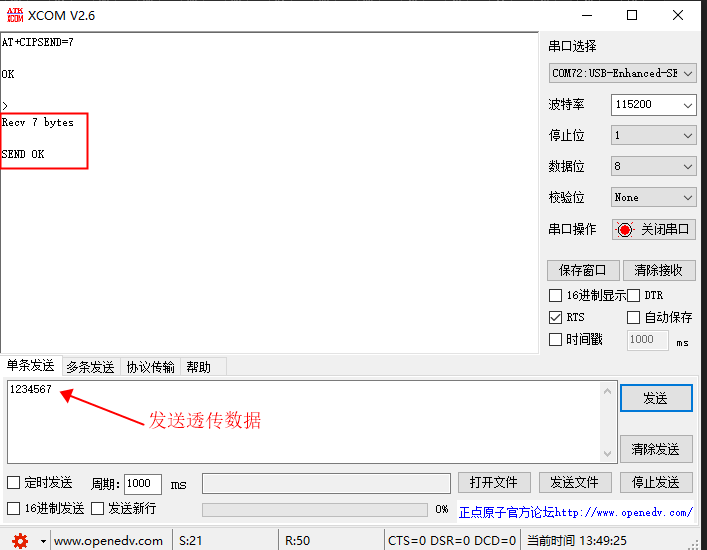

再通过串口发送透传数据，此时不用勾选“发送新行”，如果勾选，注意“发送新行”将占用2字节长度。

5

接收数据

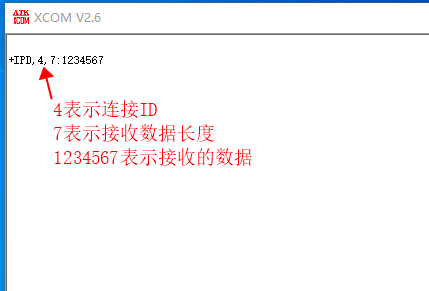

当E103-W10接收到数据，将提示如下信息:

+IPD,4,n:xxxxxxxxx//接收n个字节，数据为: xxxxxxxxx

6

断开 UDP 传输

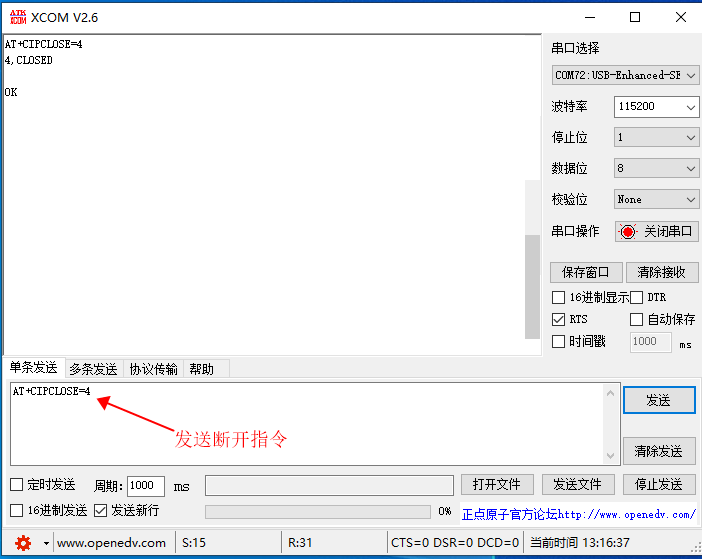

串口发送指令AT+CIPCLOSE=4,其中4是建立连接时的ID号。

远端可变的 UDP 通信

当使用 AT+CIPSTART 指令创建 UDP 通信，将最后一个参数设置为2时，UDP通信的远端可改变。操作步骤如下。

1

先按照前面的前期配置操作。

2

PC端创建UDP连接，同固定远端的 UDP 通信第2步。

3

创建 UDP 传输

指令变为：AT+CIPSTART=

"UDP","192.168.1.156",8080,1112,2。

4

发送数据

设置发送数据长度，如图所示，指令如下：

AT+CIPSEND=7//发送7字节数据 。

发送透传数据，此时无需勾选“发送新行”，勾选注意将2字节长度计算在内。

5

发送数据到其他指定远端

例如，发数据到 10.0.0.20，端口1000。指令如下：

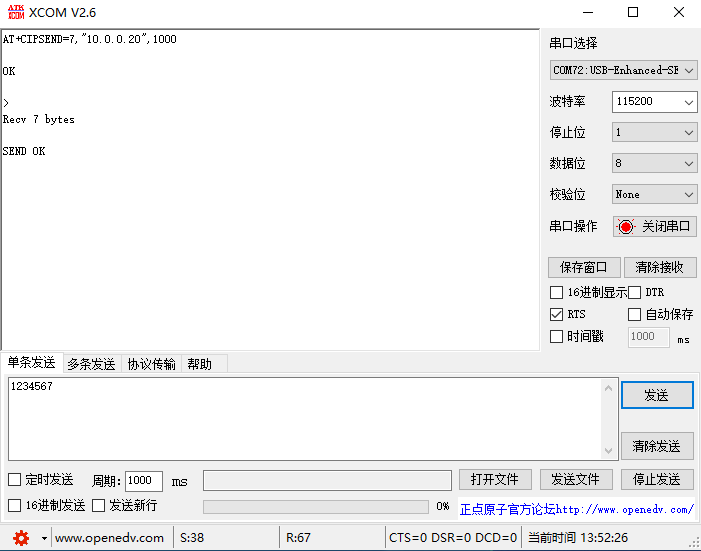

AT+CIPSEND=7,"10.0.0.20",1000//发送7字节数据。

6

E103-W10接收数据

将提示如下信息:

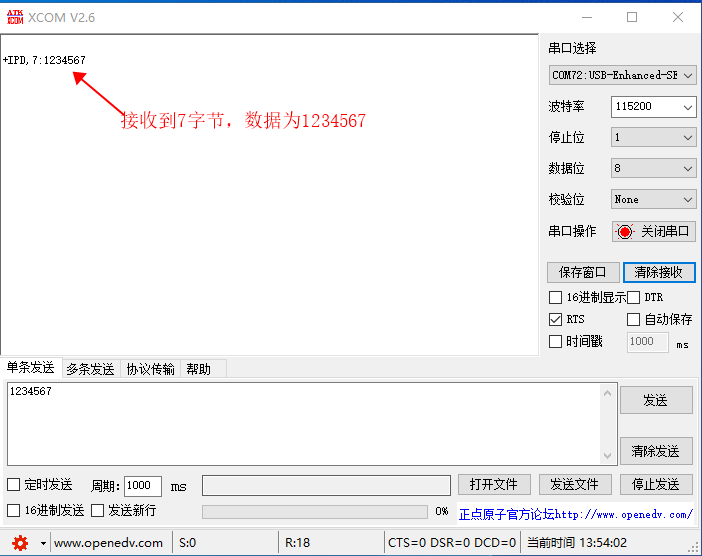

+IPD,n:xxxxxxxxx//接收n个字节，数据为: xxxxxxxxx

7

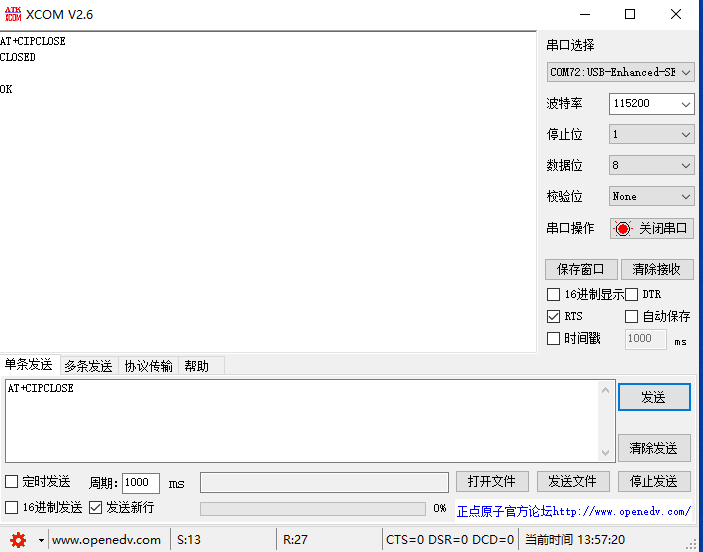

断开 UDP 传输

使用指令AT+CIPCLOSE。
