模拟工作带宽

三种主要的模拟无线电接收器架构是超外差 (SH)、直接变频/零中频(ZIF)和直接数字化 (DD),这些架构中的每一个都有其优点和缺点,从而使它们或多或少适用于特定应用程序。例如,宽带信号检测受益于直接变频/零中频(ZIF)架构,而SH架构更适合频谱分析和信号解调等应用。

虹科实时频谱分析仪HK-R5550集成了多个接收器架构,从而提供最佳的灵活性并支持各种应用。本文介绍了虹科HK-R5550支持的模拟带宽,这些带宽由接收器中模数转换器之前的各种滤波器确定,通过FPGA内的级联积分梳和有限脉冲响应DSP滤波器进行抽取可用于进一步过滤数字化信号。

RF接收机前端架构REF

超外差(SH)、直接变频/零中频(ZIF)、直接数字化(DD) RF接收机前端:

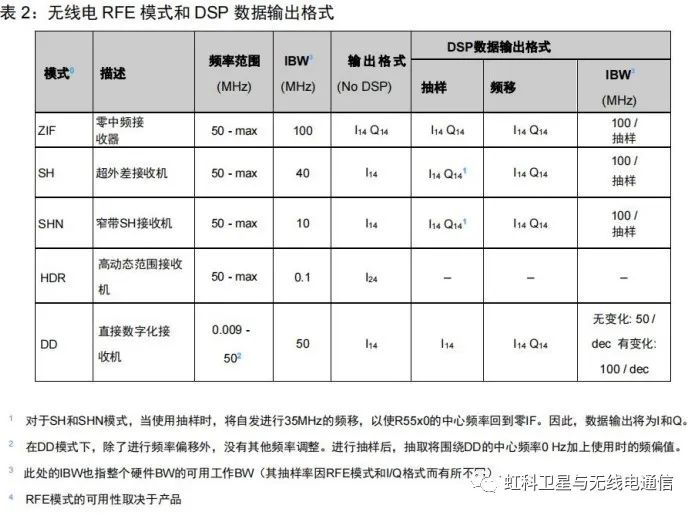

  • REF模式ZIF,SH,SHN和HDR支持中心频率从50MHz到设备支持的最大频率;
  • DD支持来自外部输入的50MHz IBW基带直接数字化。

100MHz带宽

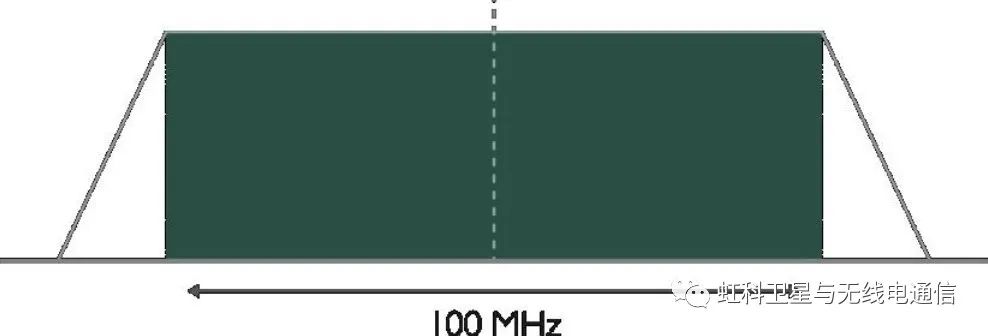

在最宽带宽操作模式下,虹科HK-R5550被配置为直接变频接收器,此模式非常适合ISM频段信号检测/分析和射频数据采集等应用。直接变频接收器通常具有DC和IQ偏移等伪像,虽然DC偏移校正在很大程度上是在硬件中管理的,但IQ偏移则必须在软件中进行校正。


50MHz带宽

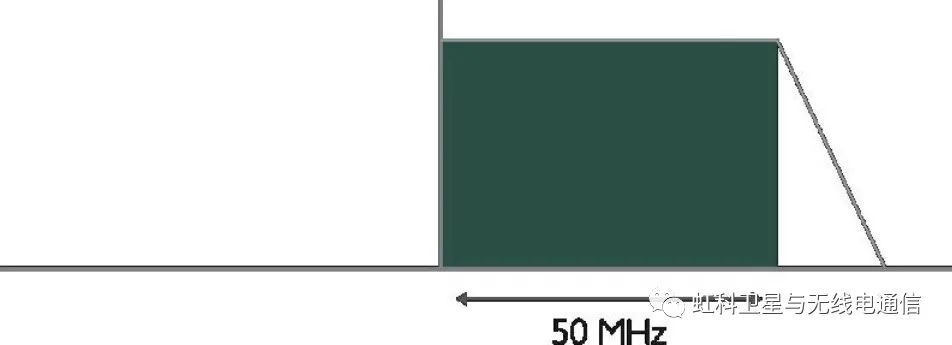

直接变频(ZIF)接收器中的下变频频谱的一半可用于处理高达50MHz的射频带,这种操作模式非常适合输入信号已知的应用,例如,实验室环境中的WiFi信号处理应用程序。40MHz WiFi信号可以以30MHz为中心进行处理,主要优点是没有直接变频接收器伪影,但当信号带宽超过50MHz时会出现回绕。


40MHz带宽

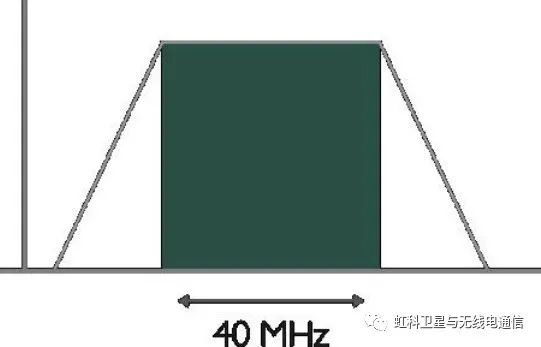

虹科HK-R5550具有超外差(SH)工作模式,允许处理带宽高达40MHz的信号,这种操作模式最适合信号解调和频谱分析,下变频信号以35MHz为中心。


10MHz带宽

虹科HK-R5550具有更窄的10MHz超外差操作模式,以35MHz为中心的较窄带宽滤波器可更好地抑制相邻信号。此外,这种操作模式提供了所有可用接收器模式中最好的杂散性能。


100kHz带宽

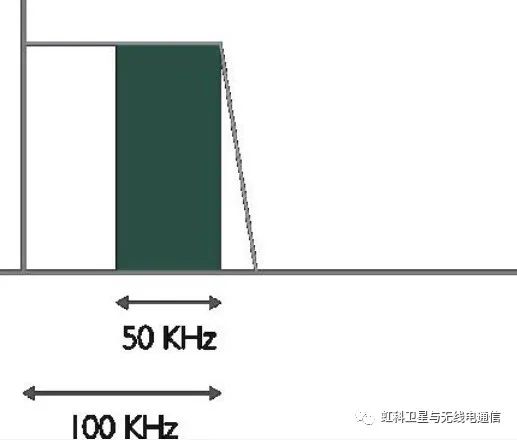

虹科HK-R5550支持的最窄模拟带宽为100kHz,支持此带宽的窄带模拟滤波器位于高动态范围 (HDR) 24位ADC之前,此带宽对于包括射频组件和设备表征的应用非常有用,特别是HDR能够测量三阶互调产物,除此之外,它还可以检测非常微弱的信号。

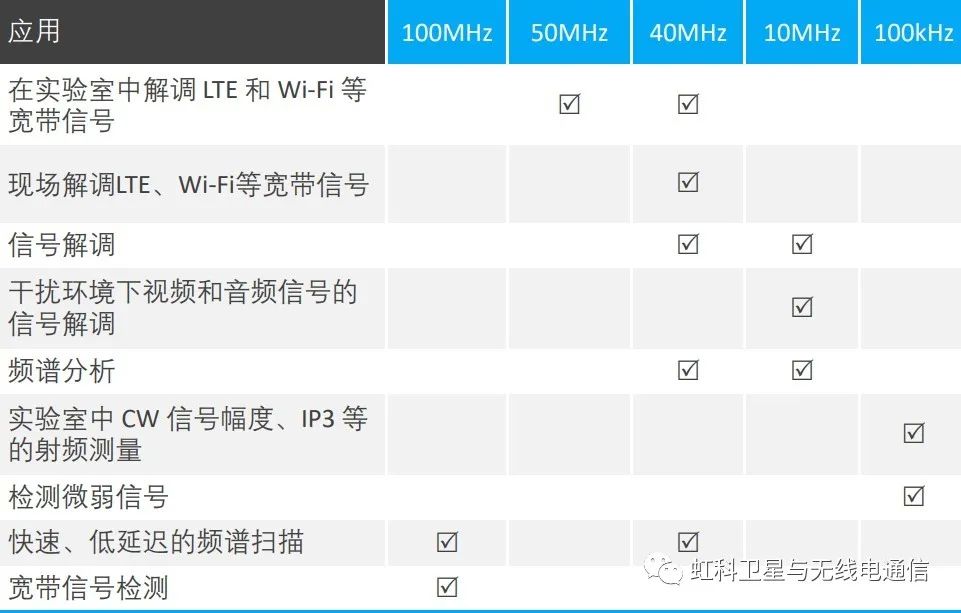

应用和带宽设置
