开关量模块对码的操作步骤

开关量模块具有接口简单，工作可靠，传输距离远的优点，通过使用开关量模块可以将有线的环境替换成无线控制，降低了人工布线的成本，因此被广泛应用于开关量远程控制、无线遥控遥测、安防系统、门禁系统等领域。当客户拿到开关量模块之后，如何正确使用模块呢？思为无线将以开关量模块SK109为例，介绍开关量模块对码的操作步骤。

SK109开关量模块对码的操作步骤

1、将需要对码的每个模块配置一个地址ID(一个系统中不能有重复)，如出厂已经要求配置好则无需重新配置。

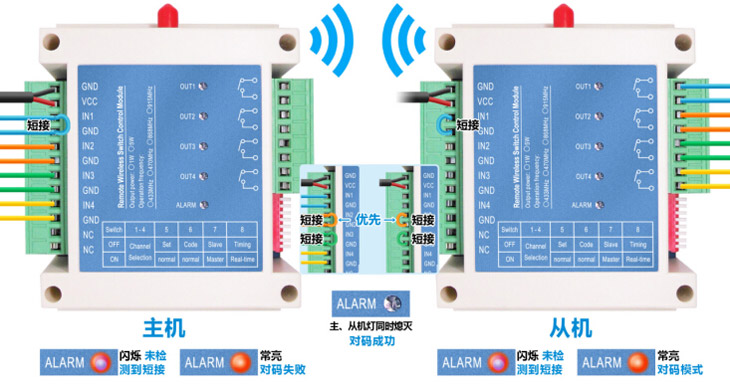

2、拨码开关5和8拨到ON，拨码开关6拨到OFF（进对码模式）；如果为主机（发射端），拨码开关7拨到ON，如果为从机（接收端），拨码开关7拨到OFF。如下图所示：

3、将从机要对码的通道INX短接到GND(下图为通道IN1短接到GND),如果多个通道都短接到GND，则会按1234的顺序依次优先。接下来，给从机上电，如果没有检测到短接，ALARM灯会闪烁，表示对码失败；如果ALARM灯一直常亮，表示处于对码模式。如下图所示：

4、将主机要对码的通道拨到ON（如果多个通道短接到GND，则会按1234的顺序依次优先），然后给主机上电。如果没有检测到任何通道短接到GND，则ALT LED灯闪烁，表示对码失败；主机有成功检测到某个对码通道短接到GND后，会自动对码，对码成功后双方的ALT LED灯会熄灭。如果对码不成功，则ALT LED灯会一直常亮。

注意事项：

a) 对码过程中必须先给从机上电，再给主机上电；

b) 每次只能一个通道对码。如果没有通道对码，则为默认；

c) 定时模式下没有对码功能；

d) 主机端模块有一个通道对码成功之后，其它没对码的通道即使输入状态有变化亦不再发出信号。

在很多应用场合，需要多个发射端对应一个接收端的使用，可通过对码来实现一对多，或者多对一的控制，在单路开关的应用场合使用开关量模块的对码功能可节约一定的成本。
