AFE8092IABJ 宽带宽多通道收发器的中文资料

AFE8092IABJ 八通道射频收发器

AFE8092 的说明

AFE8092IABJ是一款高性能、宽带宽多通道收发器，集成了八个射频采样发送器链、八个射频采样接收器链和两个用于辅助链（反馈路径）的独立射频前端。发射器和接收器链的高动态范围允许为无线基站生成和接收 3G、4G 和 5G 信号，而宽带宽能力使 AFE8092 器件适用于多频段 4G 和 5G 基站。

每个接收器链包括一个 31-dB 范围的 DSA（数字步进衰减器），后跟一个 4-GSPS ADC（模数转换器）。每个接收器通道都有模拟峰值功率检测器和数字峰值和功率检测器，以协助外部或内部自主自动增益控制器，以及用于设备可靠性保护的 RF 过载检测器。数字下变频器 (DDC) 在 8 通道模式下提供高达 400 MHz 的组合信号带宽，在 4 通道模式下提供高达 800 MHz 的组合信号带宽。在 TDD 模式下，接收器通道可以配置为在交通接收器 (TDD RX) 和宽带反馈接收器 (TDD FB) 之间动态切换，并能够为这两种目的重复使用相同的模拟输入。

每个发射器链包括一个数字上变频器 (DUC)，支持高达 800MHz 的组合信号带宽（4 通道模式下为 1200MHz）。DUC 的输出驱动具有混合模式输出选项的 12-GSPS DAC（数模转换器），以增强第二奈奎斯特操作。DAC 输出包括一个可变增益放大器 (TX DSA)，其范围为 40dB，模拟步长为 1dB，数字步长为 0.125dB。

反馈路径包括一个 25-dB 范围的 DSA，驱动一个 4-GSPS RF 采样 ADC，与接收器链共享，然后是一个带宽高达 800-MHz（4 通道模式下为 1200 MHz）的 DDC。

AFE8092IABJ 的特性

• 八路射频采样 12-GSPS 发射 DAC
• 八路射频采样 4-GSPS 接收 ADC
• 最大射频信号带宽：
  • TX/FB：800 MHz。
    • 1200 MHz 4 通道模式
  • 接收：400 兆赫
    • 800 MHz 4 通道模式
• 射频频率范围：高达 6GHz
• 数字步进衰减器 (DSA)：
  • TX：40-dB 范围，1-dB 模拟和 0.125-dB 数字步长
  • RX/FB：31/25-dB 范围，1-dB 步进
• 每条链单个 DUC/DDC
• 每个链的双 NCO 用于快速频率切换
• 支持 TDD 操作，在 TX 和 RX 之间快速切换
• 用于生成 DAC/ADC 时钟的内部 PLL/VCO
• DAC 或 ADC 速率的可选外部 CLK
• SerDes 数据接口：
  • JESD204B 和 JESD204C
  • 8 个 SerDes 收发器，速率高达 32.5 Gbps
  • 8b/10b 和 64b/66b 编码
  • 12 位、16 位、24 位和 32 位分辨率
  • 子类 1 多设备同步

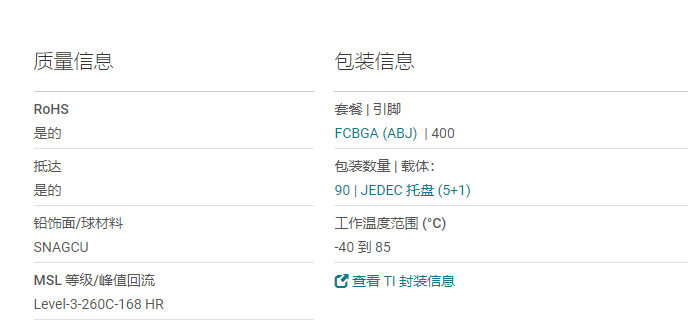

• 包裹：
  • 17-mm × 17-mm FCBGA，0.8-mm 间距
